Землеустроительное черчение






В землеустройстве при оформлении графических документов, кроме топографических условных знаков используют специальные условные знаки. Ознакомиться с ними можно в приложении 3.

Условные знаки, применяемые при землеустроительном проектировании, так же как и топографические условные знаки, объединены в таблицы. Их используют при оформлении проектов масштабов 1:10 000 и 1:25000. Условные знаки в таблицах разбиты на группы по видам изображаемых объектов (населенные пункты и отдельно расположенные производственные и другие участки общественного пользования, сады, ягодники, плантации, парники, питомники, пашня, залежь и запроектированные в пашню пахотопригодные земли из других угодий, и т. д.). Ознакомиться с условными знаками можно в приложении 3.

Таблицы состоят из четырех граф: номера условных знаков, названия условных знаков, изображения знаков на планах землеустройства без окраски и изображения знаков с окраской.



4.1 Принципы конструирования условных знаков

Одним из важных показателей достоинства карт, планов, проектов является вид и характер условных знаков, которые должны быть наглядными, логичными, удобочитаемыми и экономичными. Они должны быть сходны с изображаемыми объектами или отражать их характерные особенности.

Логичность изображения условных знаков можно проследить на примере условных знаков отдельно стоящего дерева или редкого леса. Эти знаки имеют у основания черточку в правую сторону. Эта черточка обозначает тень от деревьев. Площадь сплошного леса заполняют кружками без горизонтальных черточек. В первом случае деревья освещаются и отбрасывают тень, а во втором – тени в густом лесу не видно. Большое значение имеет цвет условного знака, который делает его более наглядным. Например, условные знаки сенокосных угодий размещают на светло-зеленом фоне, лес – на ярко-зеленом, гидрографию окрашивают в голубой цвет и т. п.

Условные знаки должны иметь простой рисунок, хорошо читаться на плане. Броские знаки легче отыскивать на карте, но они не должны сильно загружать ее.

Условные знаки должны быть экономичными и не занимать много места.

4.2 Основные различия знаков в землеустроительном

черчении



Все условные знаки, используемые в землеустроительном проектировании, могут быть аналогового отображения – линейные и площадные и знаки кодовые – внемасштабные. Знаки аналогового отображения – это те, у которых границы совпадают с границами пространственного отображения объекта. Они применяются для изображения объектов линейного характера, выражающихся в масштабе, т. е. у которых длину, ширину и площадь можно измерить по карте или плану. К ним относят все сельскохозяйственные угодья, земли, не используемые в сельском хозяйстве, реки и дороги, которые наносят в масштабе плана, и др.

Каждый условный знак состоит из контура (границы и площади данного предмета) и заполняющих его одинаковых по рисунку поясняющих знаков. Контур знака вычерчивают точечным пунктиром или сплошными линиями.

К знакам кодовым – внемасштабным относят знаки, изображающие объекты, площади которых не выражаются в масштабе. На карте этим объектам соответствуют точки, на которые наносят условные знаки. Внемасштабные условные знаки имеют формы геометрических фигур или рисунок, напоминающий внешний вид объекта. Условные знаки наносят так, чтобы точка положения объекта на карте совпадала с главной точкой условного знака (квадрат, прямоугольник, круг). У условных знаков правильной геометрической формы главная точка находится в центре фигуры, у знаков с широким основанием – в середине основания, у знаков, имеющих в основании прямоугольник, – в вершине угла. Расстояние между объектами на карте измеряют между их главными точками.

По способу кодирования условные знаки изображают штриховыми или фоновыми элементами.

Штриховыми выполняют знаки аналогового отображения (сенокосы, пастбища, болота, водоемы и др.) и собственно кодовые (отдельно стоящие деревья, межевые столбы, мельницы, границы всех видов и т. п.).

Фоновые элементы широко применяют на топографических картах, некоторых проектах внутрихозяйственного землеустройства, при оформлении кадастрового плана, планировки сельских населенных пунктов, сельскохозяйственных карт и других материалов.

Фоновые элементы делают содержание карты или проекта наиболее наглядным. Площади лесов, садов, виноградников, полезащитных лесонасаждений, кустарников окрашивают зеленой краской, гидрографию (моря, реки, озера) – синей или бирюзовой; полотно шоссейных дорог и автострад – оранжевой, улучшенных грунтовых дорог – желтой краской.

На проектах внутрихозяйственного землеустройства, выдаваемых колхозам (совхозам), окрашивают сельскохозяйственные угодья, земли, не используемые в сельском хозяйстве, проектируемые элементы. Леса, кустарники, сенокосы окрашивают зеленой краской, как и на топографических картах, но оттенки этих красок различные: сенокос — светло-зеленый, лес — ярко-зеленый. Гидрографию окрашивают синей и бирюзовой краской. В отличие от топографии, дороги на проекте окрашивают коричневым цветом.

На картах и планах для дополнительных характеристик изображаемых явлений используют пояснительные подписи в виде буквенных и цифровых надписей. Они могут представлять собой полную надпись и сокращенную. Полностью подписывают названия населенных пунктов, рек, озер, гор и т. п. Сокращенными надписями дополняют условные знаки, дополнительно выражая характеристики объектов. Например: школа — шк., санаторий — сан., совхоз — свх. и т. п. Цифровые надписи используют для подписи горизонталей, количества дворов в сельских населенных пунктах и др.

Очень часто условные знаки на проектах землеустройства выполняются с помощью шрифтовых, фоновых элементов и пояснительных подписей. Например, на проекте внутрихозяйственного землеустройства пасека окрашивается цветом того угодья, на котором она расположена, кроме этого вычерчивается условный знак (квадрат) штриховыми элементами и поясняется сокращенной подписью – пас.

4.3 Методика вычерчивания условных знаков



Условные знаки вычерчивают чертежным пером от руки или с помощью чертежных инструментов, строго соблюдая указанные в таблицах размеры. Условные знаки вычерчивают тонкими линиями, за исключением тех знаков, толщина которых указана в таблицах условных знаков.

Вычерчивание площадных условных знаков аналогового отображения. Сельскохозяйственные угодья и земли, не используемые в сельском хозяйстве, выражающиеся в масштабе карты (плана), вычерчивают площадными условными знаками. Границы угодий намечают карандашом сплошными линиями, затем по этим линиям чертежным пером вычерчивают точечный пунктир. Диаметр точек 0,2 мм, расстояние между ними 1 мм. Точки пунктира вычерчивают круговым движением пера. Если граница угодий совпадает с дорогами, канавами или с какими-либо другими линейными условными знаками, то точки не вычерчивают. Точечный пунктир дает представление о конфигурации данного угодья, но не о его характеристике, поэтому площадь внутри контура заполняют площадными условными знаками. Примерами такого изображения могут служить условные знаки растительности и грунтов-

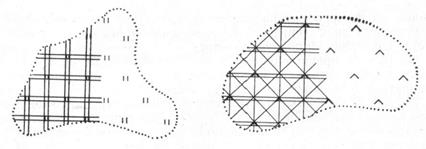

Сенокос изображают условным знаком луга в виде двух вертикальных параллельных черточек, расположенных в шахматном порядке. Расстояние между значками зависит от масштаба плана. При нанесении условного знака сенокоса вычерчивают карандашом вспомогательную разграфку – сетку квадратов (рис. 59). Размер строк квадратов зависит от масштаба чертежа. На построенную сетку наносят высоту и ширину знака, размер которых берется из таблиц условных знаков нужного масштаба



Рис. 59 Разграфка для условных знаков сенокоса





Непроходимые и труднопроходимые болота изображают сплошными линиями (рис.60). Перед вычерчиванием условного знака проходимого болота карандашом намечают фигуры штриховки, а затем параллельно южной рамке чертежа проводят линии условного знака. В местах, свободных от штрихов, вычерчивают условные знаки растительности.





Рис. 60. Вычерчивание знака болота с растительностью





Солончаки подразделяют на непроходимые и проходимые. Условные знаки солончаков похожи на условный знак болота. Разница заключается в том, что штрихи условного знака болот располагают горизонтально, а условного знака солончаков вертикально. Требования к вычерчиванию предъявляют такие же, как и к условному знаку болот.

Камышовые и тростниковые заросли условно показывают знаком, который изображен на рис. 61. Вычерчивание представляет определенные трудности, поэтому следует внимательно изучить размеры разграфки. Это позволит в дальнейшем избежать ошибок. Карандашом намечают положение и размер значков, а затем вычерчивают их тушью.

Рис. 61. Размеры для знака камышовой растительности





К линейным условным знакам относят знаки линейного характера, длина которых выражается в масштабе (железные, автомобильные дороги, границы всех видов, реки, ручьи, каналы, изгороди, линии электропередач и др.). И здесь появляется необходимость, как и при изображении площадных условных знаков, использовать пояснение для каждого из этих объектов.

Вычерчивание дорожной сети начинают с проведения оси дороги карандашом, от нее в обе стороны откладывают ширину условного знака, взятую из таблиц, намечают места условных знаков сооружений (насыпей, выемок, мостов и др.). После этого знаки начинают вычерчивать тушью (рис. 62).

Условные знаки границ (рис. 63) обычно не вызывают сложностей, они однотипны, при их вычерчивании следует намечать длины звеньев, следить за промежутками, которые зависят от масштаба.

Надписи на планах следует выполнять по возможности горизонтально, за исключением линейных объектов. Подписи объектов гидрографии следует располагать параллельно руслу реки (рис. 64). Если надпись озера не входит в контур, надпись помещают справа от озера.

При изготовлении планов землепользования широко используют материалы аэрофотосъемки. В этом случае чертежные работы делят на полевое черчение (при дешифрировании аэрофотоснимков) и камеральное.

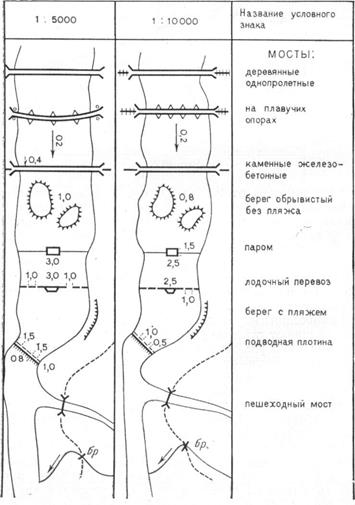

Рис. 62. Знаки дорожной сети и мостов







Рис. 63. Знаки границ







Рис. 64. Надписи на реках

Полевое черчение. Графическое оформление материалов дешифрирования аэрофотоснимков имеет свои особенности. Так, например, границы землепользования на аэрофотоснимках вычерчивают красной тушью, межевые столбы на поворотных пунктах границы изображают кружками. Если поворотные пункты опознаны или получены при помощи вспомогательных измерений на местности, то их изображают двойными кружками диаметром 4,0 и 3,0 мм, а границы между этими столбами показывают двумя параллельными линиями. В случае когда поворотные пункты границ не сохранились на местности, их вычерчивают без условного знака столба, но с указанием угла поворота. На аэрофотоснимках условную застройку в населенных пунктах изображают узкой полосой, но полосу застройки не заливают тушью.

Условные знаки сельскохозяйственных угодий вычерчивают черной тушью. Сельскохозяйственные угодья нумеруют с запада на восток арабскими цифрами. При сложной ситуации местности аэрофотоснимки разбивают на секции, которые обозначают римскими цифрами.

Все остальные объекты дешифрирования вычерчивают по таблицам условных знаков. В полевых условиях объекты дешифрирования обводят твердым карандашом или тупой иглой, внутри контура ставят один–два условных знака. К концу дня все отдешифрированные данные вычерчивают тушью. При сложной ситуации результаты полевого дешифрирования вычерчивают два раза в день. Разграфку при вычерчивании условных знаков на аэрофотоснимках не делают. Допускают разрежение знаков и отступление от установленных размеров. Перед дешифрированием поверхность снимка протирают жесткой резинкой, чтобы хорошо ложилась тушь. Аэрофотоснимки оформляют строго в границах рабочих площадей. Обязательно делают тщательную сводку контуров каждого аэроснимка.

Камеральное черчение. Все элементы на фотопланах после дешифрирования вычерчивают с такими же требованиями, как и при составлении плана землепользования по геодезическим измерениям. Наносят подробные характеристики сельскохозяйственных угодий (выделяют контуры, засоренность камнями, засоленность, искусственное орошение и т. п.).

Фотопланы вычерчивают черной тушью. Перед вычерчиванием фотоплан протирают жесткой резинкой или пемзой, чтобы лучше ложилась тушь. В первую очередь вычерчивают геодезические пункты, затем дорожную сеть и все угодья. Заполняющие контуры условные знаки по предварительной разграфке наносят тушью, точно придерживаясь таблиц и условных знаков. Исключение составляет изображение сельского населенного пункта, где застроенная часть изображается узкой полосой, которая для планов масштаба 1: 10000 заштриховывается, а для масштаба 1:25000 заливается черной тушью. После вычерчивания всех условных знаков фотоплан оформляют. Все надписи и цифровые характеристики наклеивают на фотоплан.
