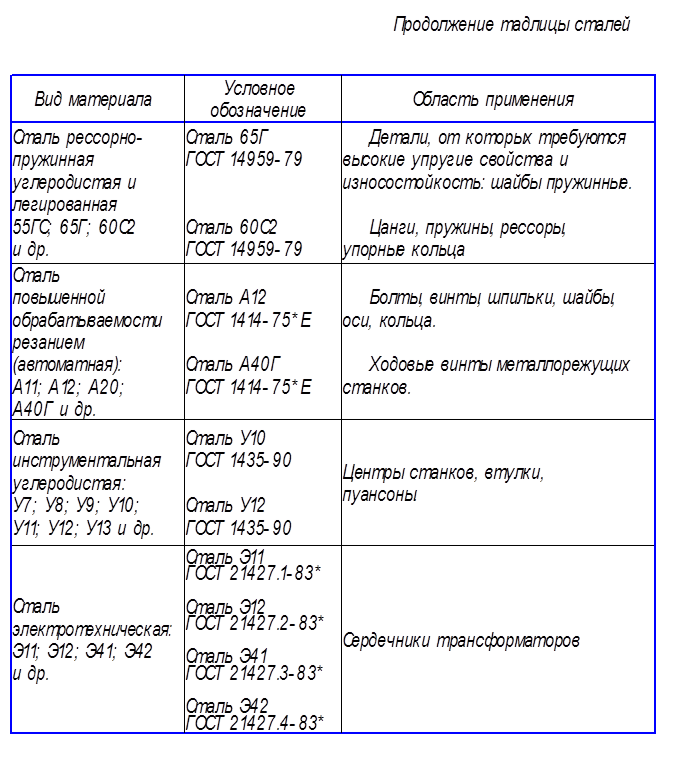

5.1.	Стали
5.2.	Чугуны
5.3.	Цветные металлы и сплавы
5.4.	Неметаллические материалы
5.5.	Припои
5.6.	Клеи
5.7.	Лаки
Глава 6Крепежные стандартные изделия
6.1.	Болты
6.2.	Винты
6.3.	Элементы крепежных резьбовых изделий
6.4.	Гайки
6.5.	Шпильки резьбовые
6.6.	Шплинты разводные ГОСТ 397-79
6.7.	Шайбы
6.8.	Штифты
Глава 7Трубопроводная арматура
7.1.	Стальные водогазопроводные трубы ГОСТ 3262-75*
7.2.	Проходные угольники ГОСТ 8946-75*
7.3.	Прямые тройники ГОСТ 8948-75*
7.4.	Короткие прямые муфты ГОСТ 8954-75*
7.5.	Форма и конструктивные размеры соединительных частей ГОСТ 8944-75*
Глава 8Специализированные резьбовые изделия
8.1.	Пробки резьбовые ГОСТ 12202-66
8.2.	Пробки с прокладками
8.3.	Маховики чугунные ГОСТ 5260-75
8.4.	Масленки ГОСТ 19853-74
Глава 9Соединения стандартными крепежными изделиями
9.1.	Соединение болтом
9.2.	Соединение винтом
9.3.	Поверхности опорные под винты ГОСТ 12876-67*, ГОСТ 11284-75*
9.4.	Соединение установочным винтом
9.5.	Соединение шпилькой
9.6.	Соединение штифтом
9.7.	Соединение фитингами
Глава 10Разъемные соединения
10.1	Соединения шпоночные
10.2	Соединения шлицевые
Глава 11Неразъемные соединения
11.1.	Сварные соединения
11.2.	Соединения паяные и клееные ГОСТ 2.313-82
11.3.	Соединение методом деформации
Глава 12Конструкторские документы
12.1.	Чертежи деталей
12.2.	Сборочные чертежи ГОСТ 2.109-73
12.3.	Спецификация ГОСТ 2.106-96
12.4.	Сборочная единица «Вентиль»
	Список литературы

2.7. НОРМАЛЬНЫЕ ЛИНЕЙНЫЕ

РАЗМЕРЫ ГОСТ 6636-69*

Для простановки линейных размеров - диаметров, длин, высот и др. стандартом устанавливаются ряды, приведенные в таблице.

Ra 20		Ra 20		Ra 20		Ra 20
	Ra 40		Ra 40		Ra 40		Ra 40
1,0	1,00	5,6	5,6	32	32	180	180
	1,05		6,0	34	34		190
1,1	1,10	6,3	6,3	36	36	200	200
	1,15		6,7		38		210
1,2	1,20	7,1	7,1	40	40	220	220
	1,30		7,5		42		240
1,4	1,40	8,0	8,0	45	45	250	250
	1,50		8,5		48		260
1,6	1,60	9,0	9,0	50	50	280	280
	1,70		9,5		53		300
1,8	1,80	10,0	10,0	56	56	320	320
	1,90		10,5		60		340
2,0	2,00	11,0	11,0	63	63	360	360
	2,10		11,5		67		380
2,2	2,20	12,0	12,0	71	71	400	400
	2,40		13,0		75		420
2,5	2,50	14,0	14,0	80	80	450	450
	2,60		15,0		85		480
2,8	2,80	16,0	16,0	90	90	500	500
	3,00		17,0		95		530
3,2	3,20	18,0	18,0	100	100	560	560
	2,40		19,0		105		600
3,6	3,60	20,0	20,0	110	110	630	630
	3,80		21,0		120		670
4,0	4,00	22,0	22,0	125	125	710	710
	4,20		24,0		130		750
4,5	4,50	25,0	25,0	140	140	800	800
	4,80		26,0		150		850
5,0	5,00	28,0	28,0	160	160	900	900
	5,30		30,0		170		950

ПРИМЕЧАНИЕ. Из установленных стандартов рядов (Ra5, Ra10, Ra20, Ra40) приведены ряды Ra20, Ra40 с более мелкой градацией. Ряд Ra20 следует предпочитать ряду Ra40.
