Тема: Пересечение многогранников

Лабораторная работа №7

Задание. Построить линии пересечения поверхностей многогранников – пирамиды и призмы (рисунок 19)

Методические указания:

1. По имеющимся в задании (рисунки 20 - 23) размерам перечертить условие своего варианта. Фронтальную проекцию пирамиды с призматическим вырезом обвести сплошной основной линией, так как на этом изображении изменений не будет. Обозначить цифрами характерные точки линии пересечения поверхностей.

2. Горизонтальные и профильные проекции точек линии пересечения, принадлежащих боковым ребрам пирамиды, найти при помощи линий связи.

3. Остальные точки линии пересечения отыскать, применяя вспомогательные горизонтальные секущие плоскости, которые образуют сечение, подобное основанию пирамиды. Соединив последовательно проекции полученных точек, получить проекции линии пересечения. Нанести невидимый контур, считая, что призматическое отверстие сквозное.

4. Профильные проекции точек линии пересечения найти с помощью линий связи.

5. Построить диаметрическую косоугольную проекцию пирамиды, на которую перенести все передние точки линии пересечения, используя координаты этих точек относительно центра основания пирамиды. Точки соединить прямыми линиями.

6. Из найденных точек провести прямые, параллельные оси ОУ, на которых отложить расстояния между передними и задними точками линии пересечения, применяя показатель искажения 0,5. Обвести линии пересечения с учетом их видимости

Рисунок 19

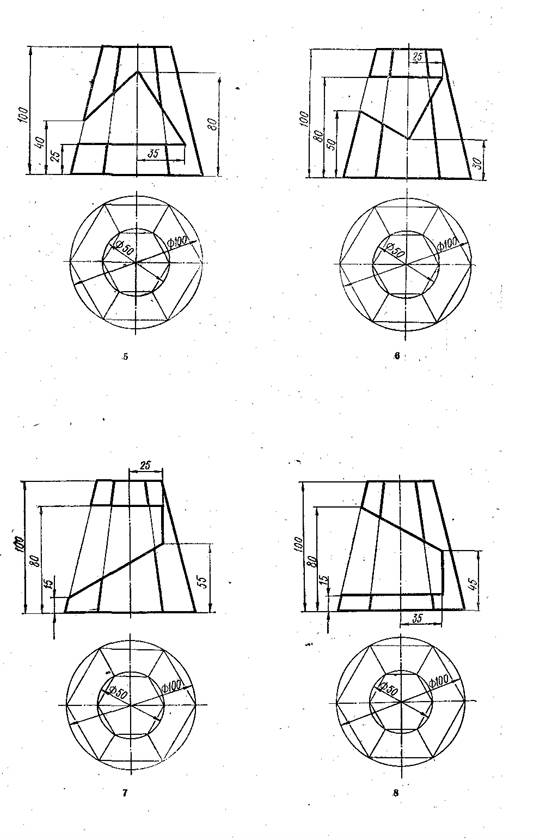

Рисунок 20

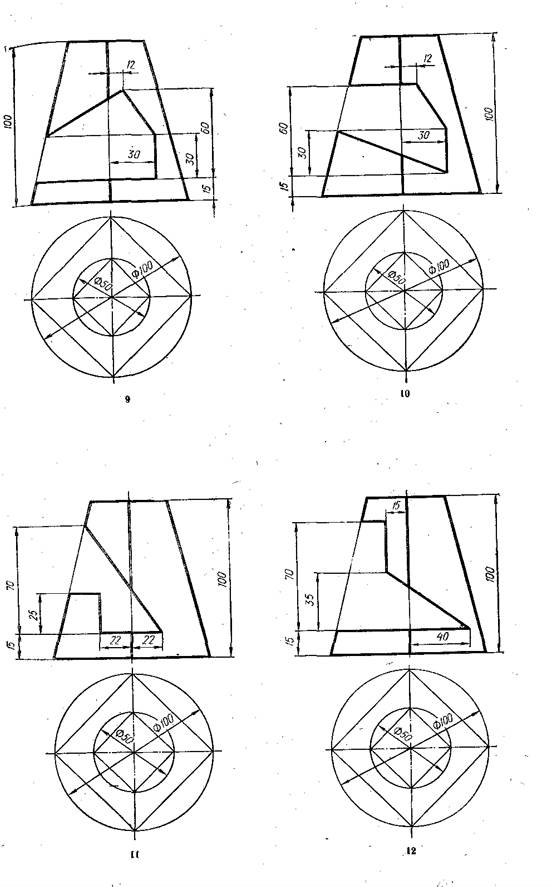

Рисунок 21

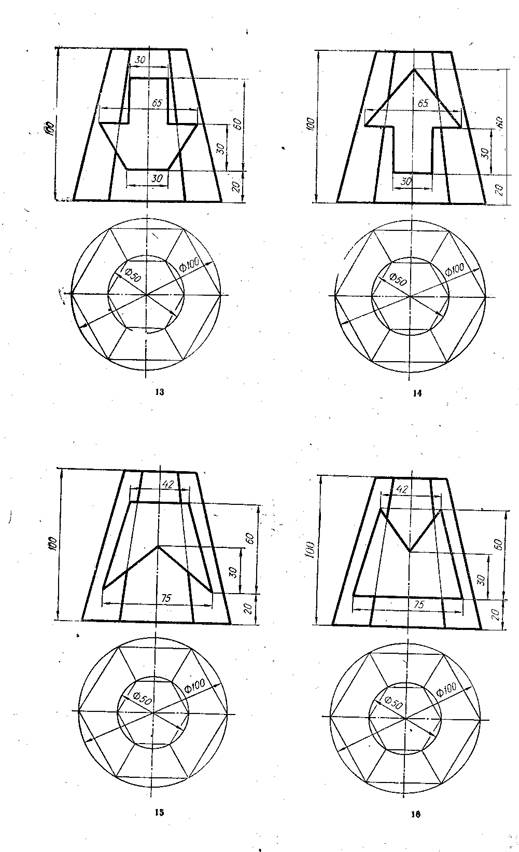

Рисунок 22

Рисунок 23
