Порядок выполнения листа

Методические указания

Перед выполнением листа внимательно изучите темы программы: Изображение и обозначение резьбы. Изображение крепёжных деталей с резьбой по условным соотношениям. Изображение резьбовых соединений.

Образец выполнения листа II – 2 показан на рис. 39. Сборочный чертёж выполняется на листе чертёжной бумаге формата А3. Спецификация к сборочному чертежу – листе формата А4. Образец спецификации показан на рис. 38. Размеры для вариантов даны в таблице 6. Сборочный чертёж составляется по чертежам деталей, данных на рис 40, и по образцу листа (см. рис. 39).

Сборка содержит болтовое, шпилечное, винтовое соединения, вычерченные упрощённо (ГОСТ 2.315 – 68*). Упрощения в изображении крепёжных изделий в сборочном чертеже допустимы, так как для выполнения сборочных операций нет необходимости в мелких конструктивных подробностях крепёжных изделий, которые идут на сборку в готовом виде. Болты вычерчивают по ГОСТ 7798 – 70, шпильки по (ГОСТ 22032 – 76*) для всех вариантов; винты (по ГОСТ 14911 – 82) для вариантов 1 – 4; винты (по ГОСТ 17475 – 80*) для вариантов 5 – 7; винты (по ГОСТ 17473 – 80*) для вариантов 8 – 10.

Чертёж следует выполнять, пользуясь, рис. 39 Буквенные обозначения чертежа замените числовыми данными из таблицы 6. Предварительно наметив композицию листа, вычертите тонкими линиями основные детали: корпус, дужку амортизационную, плечо подставки и приступите к изображению резьбовых соединений.

Последовательность вычерчивания болтового соединения. Для своего вариантаопределите D_б – диаметр отверстий под болт (см. таблицу 6). По найденному размеру наружный диаметр резьбы болта d по условным соотношениям. Величина D_б составляет 1,1 d. Полученный результат сравните с данными таблицы 8 и в случае расхождения округлите размер до ближайшего по значению номинального диаметра резьбы.

Пример: для варианта 11 D_б = 13,2 мм, значит d = 13,2/1,1 = 12 мм. Внутренний диаметр резьбы болта d₀ брать по ГОСТ 2.311 – 68* или приближённо по формуле d₀ = 0,85 d. Определим длину болта l сложением: a + 2(R ₂ – R ₁) + S + H +a' (рис. 39 таблица 6). Для варианта 11 находим a = 50 2(30 – 25) = 10 (таблица 6); H =10 (таблица 11); S = 2,5 (таблица 11); a' = 2 – 3 (таблица 9). По нормам принятым в машиностроении, выход конца болта из гайки выбирается в зависимости от шага резьбы. В свою очередь шаг крупной метрической резьбы определите по таблице 9 в зависимости от d. Таким образом, l = 50 + 10 + 2,5 + 10 + 3 = 75,5. По ГОСТ 7798 – 70 (таблица 7) выбираем по подсчитанному размеру стандартную длину болта l = 80 и длину резьбы l₀ = 30 (размер 75,5 округляется до стандартного 80).

Такой болт имеет обозначение М12×80 ГОСТ 7759 – 73*. Выбранный болт изготовлен из материала подгруппы 00 (углеродистая сталь без термообработки) без покрытия (см. ГОСТ 7759 – 70**).

1 – дужка амортизационная; 2 – корпус; 3 – плечо подставки; D_б – диаметр отверстия под винт; D_ш – диаметр отверстия под шпильку; C – межцентровое расстояние отверстий под шпильку и винт; h – ширина амортизационной дужки; h₁ – ширина плеча подставки; m – ширина паза; l – расстояние от основания корпуса до паза; a – высота корпуса; C₁ – межцентровое расстояние под винт и шпильку; с – межцентровое расстояние под болт и шпильку; C₂ – расстояние от торца до центра отверстия под болт; f – ширина корпуса; K – высота плеча подставки; b – длина; R₂ – R₁ – толщина дужки амортизационной; C₄ – межосевое расстояние; C₃ – расстояние от торца плеча подставки до центра отверстия под винт; n – расстояние от конца дужки амортизационной до центра отверстия под болт.

Рисунок. 40- Детали и буквенные обозначения элементов деталей

Размеры гайки определим по ГОСТ 5.915 – 70* (таблица 11). Обозначение гайки – Гайка М12×4 (ГОСТ 5.915 – 70*). Размеры шайбы по ГОСТ 11371 – 78* (таблица 11). Обозначение шайбы – Шайба 10×2 (ГОСТ 11371 – 78*). Размеры головки болта по ГОСТ 7798 – 70* (таблица 8).

Последовательность вычерчивания по заданному диаметру d. Пользуясь, ГОСТ 22031 – 76* (таблица 12), определите l – длину шпильки, l ₀ – длину резьбы под гайку и l ₁ – длину ввинчиваемого конца, зависящую от материала детали, в которой выполняется резьбовое отверстие (гнездо). Для деталей, изготовленных из стали, бронзы и других материалов с достаточной пластичностью, l ₁ = d, для деталей из ковкого и серого чугуна l ₁ = 1,25 d. Для деталей из лёгких сплавов l ₁ = 2 d. По штриховке корпуса для данного чертежа определяем l ₁ = 2 d.

Для варианта 11 определяем длину шпильки без резьбового ввинчиваемого конца: l = (R ₂ – R₁) + S + H + a', где (R ₂ – R₁) = 5 (рис. 74); S = 2 (таблица 12); H = 8 (таблица 10); a' = 3 (таблица 10). Подставляем числовые величины, определяем l = 5 + 2 + 8 + 3 =18. Подбираем по ГОСТ 22032 – 76* (таблица 1) ближайшие размеры: l = 18, l₀ = 14, l ₁ = 2 d; l ₁ = 20. Эта шпилька имеет обозначение М10×18 ГОСТ 22032 – 76, где М10 – резьба метрическая с крупным шагом t = 1,5 мм. 18 – длина шпильки (l = 18).

Размеры гайки и шайбы брать из таблицы соответствующих ГОСТов (таблица 10 и 11).

Таблица 6-Соединения резьбовые. Размеры в мм.

Ва-ри-анты	Dб для опр. d	d1	d2	a	b	c	c1	c2	c3	c4	l	f	k	h	h1	m	R1	R2	n	B1	M
	13,2 13,2 15,4 15,4 15,4 17,6 17,7 17,6 13,2			- - - - - -	- - - - - -	- - - - - -	- - - - - -	- - - - - -	- - - - - -	- - - - - -	- - - - - -	- - - - - -	- - - - - -	- - - - - -	- - - - - -	- - - - - -	- - - - - -	- - - - - -	- - - - - -	- - - - - -	1:1 - - - - - - - - - -

Рисунок. 38- Спецификация к сборочному чертежу «Балансир» (см. рис. 72 образец листа II – 1).

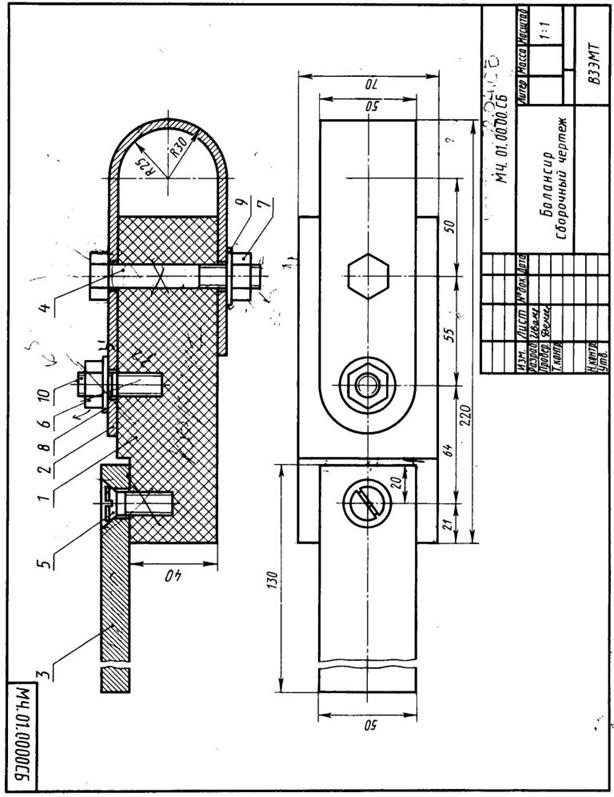

Рисунок. 39 -. Образец листа II – 2.

Таблица 7- Болты с шестигранной головкой (нормальной точности) ГОСТ 7798 – 70*.

Определение длины резьбы l ₀.

Номинальная длина болта l, мм	Номинальные диаметры резьбы d, мм

Таблица 8- Размеры болта в мм.

Номинальные диаметры резьбы d
Шаг резьбы крупный мелкий Размер «под ключ» S Высота головки H Диаметр описанной окружности D Радиус под головкой r	1,25     5,5   14,2   0,25	1,5 1,25     7,0   18,7   0,40	1,75 1,25     8,0   20,9   0,60	1,5     9,0   42,3   0,60	1,5       26,5   0,60

Таблица 9- Выход конца болта из гайки по нормам, принятым в машиностроении. Размеры в мм.

Шаг резьбы	0,02 – 0,4	0,45 – 0,6	0,7 – 0,8	1, 1,25	1,5, 1,75	2, 2,5	3, 3,5	4, 4,5	5 – 6
Выход конца винта a	0,4 – 1	0,5 – 1,5	1 – 2	1,5 – 2,5	2 – 3	3,5 – 4	3 – 5	4 – 7	6 – 10

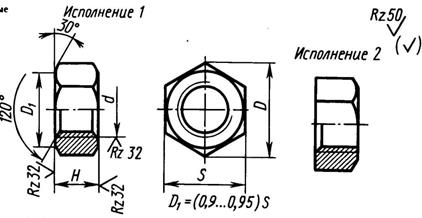

Таблица 10- Гайки шестигранные (нормальной точности) по ГОСТ 5915 – 70.

Размеры в мм.

Номинальный диаметр резьбы d					(14)		(18)		(22)		(27)
Шаг резьбы крупный мелкий Размер «под ключ» S Диаметр описанной окружности D, не менее Высота H номинальная	0,75     10,9	1,25     14,2	1,5 1,25     18,7	1,75 1,25     20,9	1,5     24,3	1,5     26,6	2,5 1,5     29,9	2,5 1,5     33,3	2,5 1,5     35,0	39,6	45,2	3,5     50,9	60,8	83,4

Примечание. Гайки с размерами заключёнными в скобки, применять не рекомендуется.

Таблица 11- Шайбы по ГОСТ 11371 – 78 и шайбы, увеличенные по ГОСТ 6958 – 78

Обозначение	Диаметр стержня крепёжной детали
d D S c	Шайбы по ГОСТ 11371 – 78 Шайбы увеличенные по ГОСТ 6958 – 78 Шайбы по ГОСТ 11371 – 78 Шайбы увеличенные по ГОСТ 6958 – 78 Шайбы по ГОСТ 11371 – 78 Шайбы увеличенные по ГОСТ 6958 – 78 Высота фаски по ГОСТ 11371 – 78 Высота фаски по ГОСТ 6958 – 78	6,4     6,4   12,5       1,6     1,6   -   0,4	8,4     8,4         1,6     2,0   -   0,5	10,5     10,5         2,0     2,5   -   0,6	2,5     3,0   -   0,8	2,5       -   0,8	4,0   -   1,0

Примечание. Пример условного обозначения – шайба, исполнение 1 диаметром 12 мм, из материала подгруппы 00 покрытием по группе 5 ГОСТ 1759 – 70, условленной толщины. Шайбы 12 – 005 ГОСТ 11371 – 78.

Таблица 12- Шпильки ГОСТ 22032 – 76

Длина шпильки Ɩ (без резьбового ввинчиваемого конца Ɩ), мм	Номинальный диаметр резьбы d, мм
	Длина резьбового конца Ɩ 0 без сбега резьбы, мм
- - -	- - -	- - -	- - - - - - -	- - - - - - -	- - - - - - -

Примечание. Длина l ₁ ввинчиваемого резьбового конца l ₁ = d для резьбовых отверстий в стальных, бронзовых и латунных деталях с достаточной пластичностью; l ₁ =1,25 d для резьбовых отверстий в деталях из ковкого и серого чугуна; l ₁ = 2 d для резьбовых отверстий в деталях из мягких сплавов.

Таблица 13- Винты с потайной головкой ГОСТ 17475 – 80

Обозначение	Размеры, мм
d D H b h r	7,4 1,0 1,1 0,35	11,0 1,6 1,5 0,6	14,5 2,0 1,1	6,0 2,5 1,1	21,5 5,5 2,5 1,6	6,5 1,6	23,5 3,5 1,6

Таблица 14- Определение длины резьбы винта. Размеры в мм.

Винты с потайной головкой (ГОСТ 17475 – 80)

Номинальный диаметр резьбы d	Длина винта l	Длина резьбы l 0
	От 7 до 70 » 8» 70 » 12» 70 » 20» 70 » 22» 85 » 25» 90 » 30» 95	С 20 по 70 = 14 » 25» 70 = 18 » 32» 70 = 22 » 38» 85 = 26 » 42» 85 = 30 » 48» 90 = 34 » 55» 95 = 38

Таблица 14- Определение длины резьбы винта. Размеры в мм.

Винты с цилиндрической головкой (ГОСТ 1491 – 80)

Номинальный диаметр резьбы d	Длина винта l	Длина резьбы l 0
	От 4 до 70 » 6» 70 » 12» 70 » 18» 70 » 22» 85 » 25» 90 » 30» 90	С 18 по 70 = 14 » 22» 70 = 18 » 28» 70 = 22 » 32» 70 = 26 » 35» 85 = 30 » 40» 90 = 34 » 45» 95 = 38

Таблица 14- Определение длины резьбы винта. Размеры в мм.

Винты с полукруглой головкой (ГОСТ 17473 – 80)

Номинальный диаметр резьбы d	Длина винта l	Длина резьбы l 0
	От 4 до 70 » 7» 70 » 12» 70 » 18» 70 » 22» 85 » 25» 90 » 30» 95	С 18 по 70 = 14 » 22» 70 = 18 » 28» 70 = 22 » 32» 70 = 26 » 35» 85 = 30 » 40» 90 = 34 » 45» 95 = 38

Таблица 15-. Винты с цилиндрической головкой (ГОСТ 1491 – 80)

Обозначение	Размеры, мм
d D H b h r	7,0 2,8 1,0 1,4 0,35	1,6 0,6	5,0 2,5 1,1	6,0 2,5 1,1	18,0 7,0 3,0 3,5 1,6	8,0 3,0 3,5 1,6	9,0 4,0 4,0 1,6

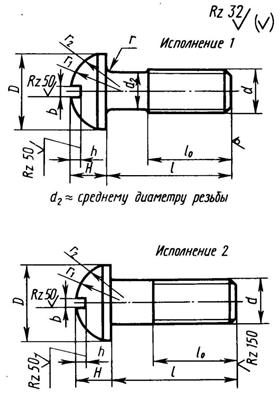

Таблица 16- Винты с полукруглой головкой (нормальной точности).

Конструкция и размеры ГОСТ 17473 – 80

Обозначение	Размеры, мм
d D H b h r Радиус сферы головки: r1 r2	2,8 1,0 1,8 0,35   6,4 3,2	4,2 1,6 2,5 0,6   9,6 4,8	5,6 3,5 1,1   12,8 6,4	2,5 1,1	4,2 1,6   9,5	9,5 4,5 1,6	1,6

Таблица 17- Места под потайные головки винтов. ГОСТ 12876 – 67 Размеры в мм.

d	d1	D
	4,5 6,6 15,0	8,3 12,3 16,5

d	d1	D	H
	4,5 6,6 11,0 15,0	8,3 12,3	2,8

Размеры граф спецификации.

1 – наименование изделия, сборочной единицы; 2 – обозначение документа (номера граф 3, 5, 6 отсутствуют); 4 – литература, присваиваемая данному чертежу (У – учебный чертёж); 7 – порядковый номер листа (на документах, состоящих из одного листа, не заполняется); 8 – общее количество листов документа; 9 – наименование учебного документа, выпускающего данный документ, шифр заочника и номер его учебной группы; 10 – характер работы, выполняемой лицом, подписывающим документ; 11 – фамилии лиц, подписывающих документ; 12 – подписи лиц, фамилии которых указаны в графе 11; 13 – дата подписи документа.

Рисунок 41-. Основная надпись спецификации (1-й лист)

Последовательность вычерчивания винтового соединения. По заданному диаметру d (в таблице 7 – d₂) подсчитать длину винта l Для винта, изготовленного по ГОСТ 17475 – 80* (таблица 14), l = K + 2 d. Подставляя числовые данные для варианта 11, получим l = 16 + 20 = 36. Сравнив полученный результат с данными таблицы 15, принимаем l = 35 мм, l ₀ = 26 мм.

Такой винт обозначается М10×35 ГОСТ 17475 – 80*. На сборочном чертеже изображение крепёжных деталей выполняется упрощённо.

Шлиц под отвёртку изображают на одном виде вдоль оси винта, на другом – под углом 45° против положения, показанного в первом виде. Шлиц обводится сплошной утолщённой линией. Размеры раззенковки под винты с цилиндрической и потайной головками см. в таблице 16 – 18.

Выполнив резьбовые соединения, заштрихуйте сечения, обведите чертёж основной сплошной линией.

Оформите сборочный чертёж по образцу листа II – 2 (см. рисунок 39). Проставьте размеры: габаритные, установочные, присоединительные, т. е. размеры, необходимые для сборки и установки изделия. Размеры, проставленные как справочные, которые стоят на рабочих чертежах деталей, отмечают справа вверху звёздочкой, а под основной надписью пишут «Размеры для справок». Проставьте номера позиций деталей, которые указывают на полках линий-выносок, проводимых от видимых изображений деталей. На сборочном чертеже детали нумеруются в соответствии с номерами позиций, указанными в спецификации этой сборочной единицы. Номера позиций располагают параллельно основной надписи чертежа и группируют в строчку или колонку по возможности на одной линии (в вертикальном или горизонтальном направлении). Номера позиций деталей наносят более крупным шрифтом, на один - два размера больше, чем принятый для размерных чисел на чертеже. Полки наносят сплошной тонкой линией. Линии-выноски не должны пересекаться между собой, не должны быть параллельны линиям штриховки (если выноска проходит по заштрихованному полю). Одним концом линия-выноска находит на изображение детали и заканчивается точкой. Затем следует заполнить основную надпись (см. рисунок 1).

В верхнем левом углу чертежа дать прямоугольник 70×14 и указать в нём обозначение чертежа в перевёрнутом виде.

Выполните спецификацию по ГОСТ 2.108 – 68*. Спецификация – документ, определяющий состав сборочной единицы, комплекса или комплекта. Спецификация является обязательным, основным документом. Её составляют на отдельных листах формата 297×210 (А4).

В графе «Наименование» указывают наименование каждого раздела в следующем порядке: «Документация»; «Комплексы»; «Сборочные единицы»; «Детали»; «Стандартные изделия»; «Прочие изделия»; «Материалы»; «Комплекты». Наличие тех или иных разделов определяется составом специфицируемого изделия. Наименование каждого раздела указывают в виде заголовка и подчёркивают тонкой линией. Под заголовком и над ним пропускают строчку. В разделе «Стандартные изделия» стандартные изделия записывают в порядке алфавита. В случае, когда изделий одного наименования несколько, и они изготовлены по разным стандартам, запись ведётся в порядке возрастания номеров стандартов. Для первого (титульного) листа спецификации основная надпись выполняется по

ГОСТ 2.104 – 68* (форма 2), для последующих листов – по ГОСТ 2.104 – 68* (форма 2а).
