Неразрушающие методы определения прочности бетона. Ранее были рассмотрены методы, основанные на полном или местном разрушении бетона

Ранее были рассмотрены методы, основанные на полном или местном разрушении бетона.

Но имеется целая группа методов, при которых для получения косвенных характеристик нет необходимости разрушать бетон, а для их получения нужны другие воздействия. К таким воздействиям можно отнести локаль­ный удар, вдавливание другого, более твердого тела, распространение уль­тразвука и другое. Методы, основанные на использовании косвенных характери­стик, получаемых без разрушения бетона, называются неразрушающими.

Косвенные характеристики выбирают таким образом, чтобы они имели как можно более тесную связь своей величины с прочностью бетона, то есть

R_c = f (Х_i), (5.18)

где R_с – прочность бетона на сжатие; f – функция зависимости косвенной характеристики от прочности, выраженная в аналитическом или графическом видах; X_i – величина косвенной характеристики.

Значение функции определяют экспериментально путем одновремен­ных испытаний контрольных образцов неразрушающим и эталонным (раз­рушающим) методами. В качестве контрольных образцов чаще всего ис­пользуют кубы с размером ребра 100 или 150 мм. За единичный показатель принимают усредненное значение пяти измерений, полученных в направле­нии, перпендикулярном направлению бетонирования (рис. 5.10).

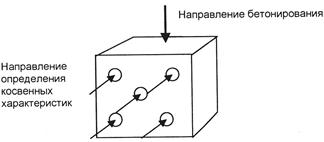

Рис. 5.10. Косвенные характеристики определяют
в направлении, перпендикулярном направлению
бетонирования

Точность неразрушающих методов складывается из точности измере­ния принятой косвенной характеристики X_i и точности используемой зави­симости f, по которой вычисляют прочность. Необходимым условием при­менения любого метода является достаточная точность измерения опреде­ляемой характеристики X_i. Для ряда методов нужна специальная аппарату­ра с высокой точностью измерения, например для времени распространения ультразвука.
Однако точность измерения имеет пределы, за которыми ее по­вышение уже не способствует более точному определению прочности. Ди­аметр лунки у склерометрического метода можно измерить с точностью 0,01 мм и более. Однако вряд ли такая точность необходима, поскольку вли­яние шероховатости и низкая чувствительность функции не позволяют учесть малые изменения прочности. Большое влияние на точность измере­ния имеет непостоянство зависимости величины косвенной характеристики от прочности бетона, связанной с изменением его состава, различными свойствами составляющих компонентов, условиями твердения, состоянием поверхности и другими факторами. Такое положение в ряде случаев требу­ет определения зависимости X_i от R_c экспериментальным путем в каждом конкретном случае для конкретного состава бетона, что иногда затрудняет или исключает полностью применение метода.

Непостоянство связи R_i = f (Х_i)приводит к тому, что каждому частному значению X_i соответствует не одно какое-то значение R_i, а целый ряд значе­ний в диапазоне от R_i – R_in до R_i + R_in, где R_i и R_in – абсолютные значе­ния точности, соответствующие данной величине R_i. Следовательно, как бы точно мы не измеряли величину косвенной характеристики, абсолютно точ­но измерить R_n неразрушающими методами невозможно. Повышение точ­ности можно достигнуть только за счет определения функции конкретно для того состава бетона, который предполагается испытывать.
