Общие сведения

Назначение передачи «винт-гайка» скольжения

Винтовая передача - механическая передача, преобразующая вращательное движение в поступательное, или наоборот. Винтовая передача состоит из винта и гайки.

Механизмы «винт - гайка» используются для преобразования вращательного движения в поступательное. Для этой цели их применяют в домкратах, прессах, металлорежущих станках, прокатных станах, грузоподъемных механизмах, роботах, испытательных стендах и в других устройствах.

Для преобразования поступательного движения во вращательное эти механизмы используются редко (механизм перемещения пленки фотоаппарата).

Достоинства винтовых передач:

· бесшумны в работе,

· повышенная плавность зацепления;

· просты по конструкции и в изготовлении;

· позволяют получать большой выигрыш в силе.

К недостаткам следует отнести :

· относительно низкий КПД;

· склонность к заеданию;

· тихоходность передачи.

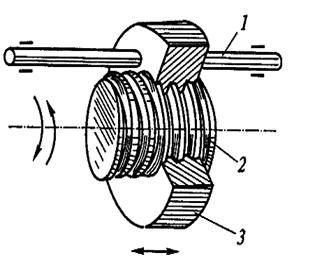

Рисунок 11 - Винтовая передача с подвижной гайкой (стрелками показано направление движения): 1 - направляющая, 2 - неподвижный винт, 3 - подвижная гайка.

Рисунок 10 - Винтовой домкрат: 1 - рукоятка, 2 - подвижный винт, 3 - неподвижная гайка, 4 - станина.

Рисунок 12 - Схема действия передачи «винт-гайка»

Современные винтовые передачи могут содержать как неподвижную гайку и подвижный винт, например, в винтовом домкрате (рис.10), так и неподвижный винт, и подвижную гайку, например ходовые винты станков (рис.11).
