Цепи цепных передач

Цепь состоит из соединенных шарнирами звеньев, которые обеспечивают подвижность или «гибкость» цепи.

Основными геометрическими характеристиками цепей являются шаг цепи t и расстояние между внутренними пластинами , основной силовой характеристикой – разрушающая нагрузка, устанавливаемая опытным путем.

В цепных передачах применяются приводные цепи: роликовые, втулочные и зубчатые. Для них характерны (по сравнению с тяговыми цепями) малые шаги (для уменьшения динамических нагрузок) и износоустойчивые шарниры (для повышения долговечности).

	а	б	в

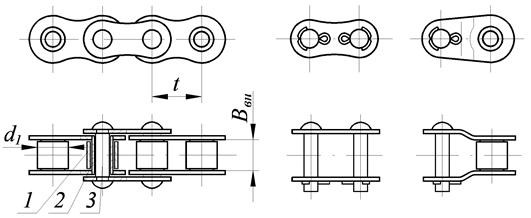

Рис. 5.2. Роликовые цепи однорядные типа ПР

Роликовые цепи типа ПР (ГОСТ 13568-97) (рис. 5.2) имеют наибольшее применение. Каждое звено (рис. 5.2 а) выполнено из двух пластин, напрессованные на валики 3 (наружное звено) или на втулки 2 (внутреннее звено). Втулки надеты на валики и образуют шарниры. Втулки, свою очередь, несут ролики 1, которые входят во впадины между зубьями звездочек. Благодаря роликам трение скольжения между цепью и звездочкой заменяется трением качения, что уменьшает износ зубьев звездочки.

Концы валиков расклепывают, поэтому звенья цепи неразъемны. Концы цепи соединяют соединительными звеньями (рис. 5.2 б) с закреплением валиков шплинтами или расклепыванием. В случае необходимости использования цепи с нечетным числом звеньев применяют специальные переходные звенья (рис. 5.2 в), которые, однако, слабее, чем основные, поэтому стараются избежать применения переходного звена.

Рис. 5.3. Роликовые цепи двухрядные типа 2ПР

При больших нагрузках и скоростях во избежание применения цепей с большими шагами, неблагоприятных в отношении динамических нагрузок применяют многорядные цепи (рис. 5.3 а). ГОСТом предусмотрено применение цепей до 4-х рядов. Обозначение двух-, трех-, четырехрядных цепей – 2ПР, 3ПР и 4ПР соответственно. Их составляют из тех же элементов, что и однорядные, только валики имеют увеличенную длину. Аналогичную конструкцию имеют соединительные (рис. 5.3 б) и переходные звенья (рис. 5.3 в). Передаваемые мощности и разрушающие нагрузки многорядных цепей почти пропорциональны числу рядов.

Рис. 5.4. Втулочные цепи типа ПВ

Втулочные цепи типа ПВ (ГОСТ 13568-97) по конструкции совпадают с роликовыми (рис. 5.4), но не имеют роликов, что удешевляет цепь и уменьшает габариты и массу при увеличенной площади шарнира, при этом они показывают достаточную долговечность. Цепи типа ПВ изготавливают только с шагом 9,525 мм и могут быть однорядными (ПВ) и двухрядными (2ПВ).

Рис. 5.5. Роликовые цепи с изогнутыми пластинами типа ПРИ

Роликовые цепи с изогнутыми пластинами типа ПРИ (ГОСТ 13568-97) набирают из одинаковых звеньев, подобных переходному звену (рис. 5.5). Так как пластины работают на изгиб и обладают повышенной податливостью, их применяют при динамических нагрузках, при скоростях не более 5 м/сек;
