Построение диаграммы Ганта. Построение лепестковой диаграммы

Построение лепестковой диаграммы

Построение пузырьковой диаграммы

21. На новом листе Пузырьковая диаграмма самостоятельно постройте пузырьковую диаграмму, характеризующую зависимость суммы продаж товара от затрат на его рекламу в течение 12 месяцев по данным приведенной таблицы.

Примечание. Пузырьковые диаграммы позволяют сравнивать наборы из трех, а не двух значений. Третье значение определяет размер пузырьков (например, сумму продаж).

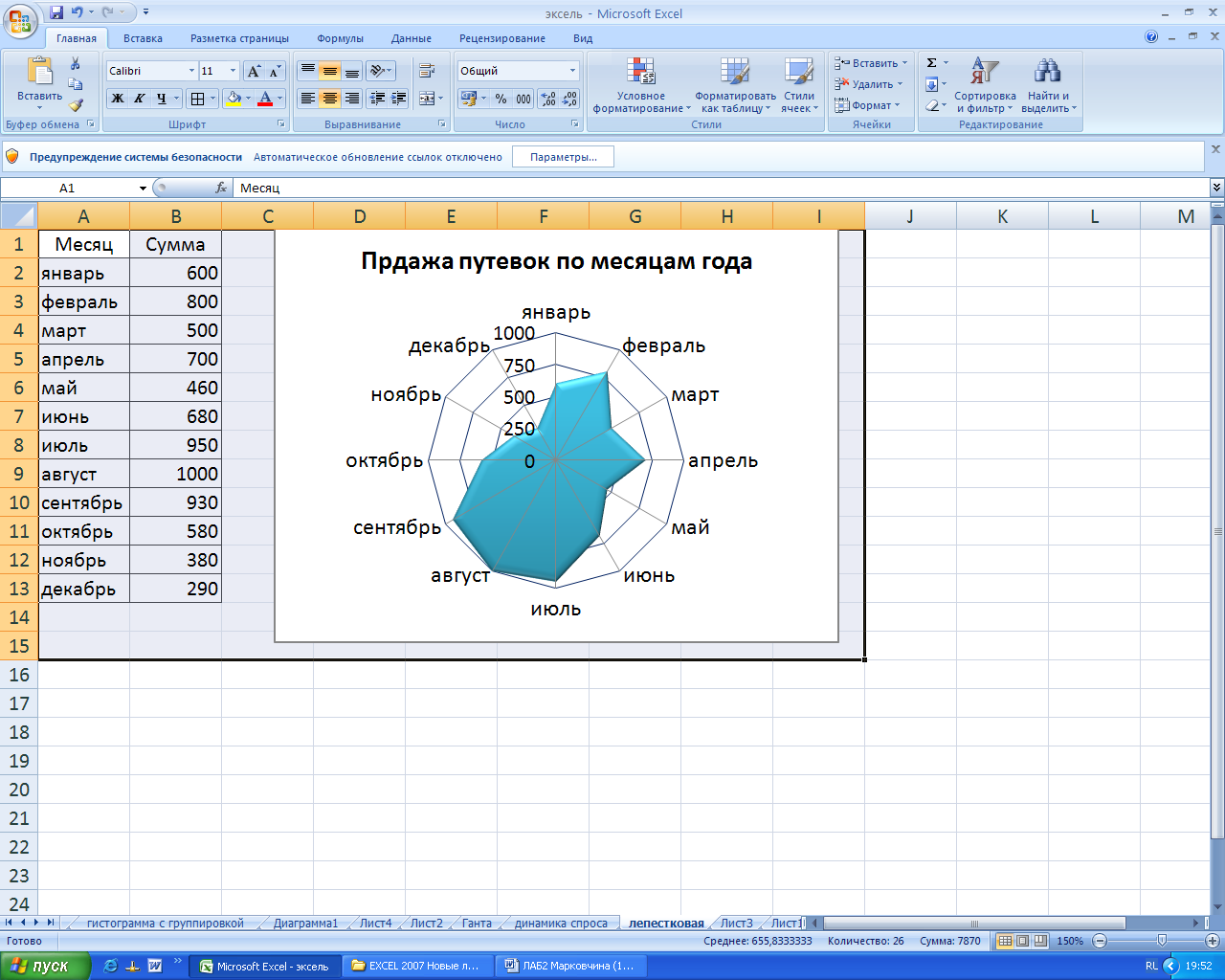

22. На новом листе «Лепестковая диаграмма» самостоятельно постройте заполненную лепестковую диаграмму, характеризующую сезонность продаж туристских путевок в течение года по данным приведенной таблицы.

23. На новом листе «График Ганта» постройте простую диаграмму Ганта, отображающую во времени начала работ проекта и их продолжительность. Исходные данные содержатся в приведенной ниже таблице.

Для построения диаграммы выполните следующие действия:

· выберите данные, которые нужно показать на диаграмме Ганта (A2:D8);

· выполните команду Вставка / Диаграммы / Линейчатая/ Линейчатая с накоплением;

· добавьте на диаграмму данные о продолжительности работ. Для этого выполните команду Конструктор/Данные /Вы­брать данные и в окне Выбор источника данных нажмите кнопку Добавить. В диалоговом окне Изменение ряда в поле Имя ряда щелчком мыши введите ссылку на ячейку с именем «Продолжительность в днях», а в поле Значения введите мышью ссылку на диапазон ячеек С3:С8 с данными о продолжительности работ. Нажмите ОК;

· нажмите кнопку Изменить и введите в поле Диапазон подписей оси ссылку на диапазон ячеек с наименованиями работ для подписей вертикальной оси категорий;

· два раза щелкните по кнопке ОК;

· на диаграмме щелкните по ряду данных «Начало работы»;

· выполните команду Формат / Текущий фрагмент / Формат выделенного фрагмента;

· в группе Заливка выберите вариант Нет заливки, щелкните по кнопке Закрыть;

· выделите вертикальную ось (категорий) или щелкните по диаграмме и выберите ее в списке элементов диаграммы по команде Формат/Текущий фрагмент/Область диаграммы /Вер­тикальная ось (категорий);

· на вкладке Формат в группе Текущий фрагмент щелкните Формат выделенного фрагмента;

· в группе Параметры оси установите флажок обратный порядок категорий, а в группе Горизонтальная ось пересекает – в максимальной категории. Нажмите кнопку Закрыть;

· выделите ряд «Начало работы», вызовите контекстное меню и в левой части окна Формат ряда данных выберите Заливка, а в правой – Нет заливки;

· вызовите контекстное меню легенды и удалите ее;

· вызовите контекстное меню горизонтальной оси (значений). В диалоговом окне Формат оси в группе Параметры оси измените минимальное значение с «авто» на «фиксированное», введя дату 01.02.09 (или число 39845); максимальное значение с «авто» на «фиксированное», введя дату 02.04.09 (или число 39905); цену основных делений введите 10, а цену промежуточных делений – 2.

· введите название диаграммы по команде Макет/Подписи /Название диаграммы/Над диаграммой;

· отредактируйте размеры шрифтов отдельных элементов и размеры области диаграммы.
