Разгружатели

РАЗГРУЖАТЕЛИ И АВТООПЕРАТОРЫ

При полной автоматизации процесса деталь после обработки необходимо снять – удалить с рабочей позиции, для чего в некоторых случаях приходится применять специальные устройства – разгружатели. Конструкция их несколъко проще, чем загружателей, так как процесс разгрузки обычно допускает потерю ориентации изделия. В качестве разгружателей часто применяются простые толкатели, сбрасыватели и т. п. Однако имеются такие операции, где механизация съема имеет большое значение, например холодноштамповочные работы.

В ряде случаев отштампованная деталь остается на пуансоне или матрице и ее нужно сбросить. Время, необходимое на съем отштампованной детали (с ручным обслуживанием) в обычных штампах, составляет 35–50% общей суммы ручного (вспомогательного) времени, затрачиваемого на выполнение данной операции. Уменьшить это время и исключить непосредственное участие рабочего в съеме отштампованной детали или технологического отхода можно путем введения в штамп специальных механизмов. Механизация съема увеличивает производительность и улучшает условия труда, полностью исключал несчастные случаи, которые имеют место при ручном съеме отштампованных деталей.

Существуют разнообразные конструкции механизмов для съема, что объясняется многообразием форм штампуемых деталей и конструкций штампов. На рис.55 приведены некоторые съемные устройства.

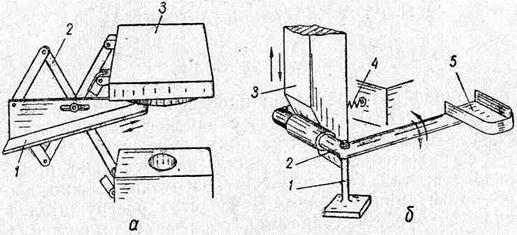

При подъеме верхней плиты штампа 3 (рис. 55,а) система рычагов 2 вводит в рабочую зону отводящий лоток 1, по которому соскальзывает штампованная деталь. При опускании ползуна лоток 1 выходит из рабочей зоны.

Рис. 55. Разгружатели прессов.

В процессах для удаления изделий широко применяются также выносящие ковши. На рис. 55,б представлена схема действия сбрасывателя маятникового типа (клинового выносящего ковша), который может применяться для вырубных, дыропробивных и отрезных штампов. Деталь задерживается и в верхней части штампа выталкивается под. действием механического толкателя. К угловому рычагу 2, свободно вращающемуся на неподвижной оси 1 прикреплен ковш 5. Вывод ковша осуществляется клином 3, а ввод ковша в рабочую зону – пружиной 4. При подъеме ползуна ковш входит в зону, открытого штампа, улавливая падающую отштампованную деталь. При опускании клин выводит ковш из зоны штампа, и изделие сбрасывается в тару.
