Слайд №11
|
|
|
|
Вихретоковые датчики
Слайд №10
Вихретоковый метод контроля основан на анализе взаимодействия внешнего электромагнитного поля с электромагнитным полем вихревых токов, наводимых им в электропроводящем объекте контроля. В качестве источника электромагнитного поля чаще всего используется индуктивная катушка (одна или несколько), называемая вихретоковым преобразователем (ВТП).
Особенность вихретокового контроля в том, что его можно проводить без контакта преобразователя и объекта. Их взаимодействие происходит на расстояниях, достаточных для свободного движения преобразователя относительно объекта
Вихретоковые датчики (ВТД) используются для бесконтактного измерения вибрации, перемещения и частоты вращения электропроводящих объектов. Они применяются для диагностики состояния промышленных турбин, компрессоров, электромоторов.

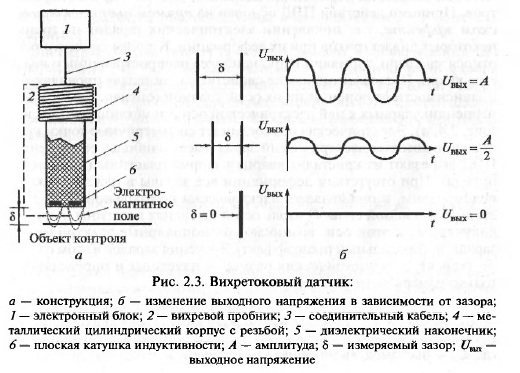

Вихретоковый датчик состоит из вихревого пробника 2 и электронного блока 1, соединенных кабелем 3 (рис. 2.3, а). В торце диэлектрического наконечника 5 вихревого пробника находится катушка индуктивности 6 (одна или несколько). Электронный блок возбуждает в ней электромагнитные колебания, в результате чеговозникает электромагнитное поле, взаимодействующее с материалом контролируемого объекта. Если материал обладает электропроводностью, на его поверхности наводятся вихревые токи, которые, в свою очередь, изменяют параметры катушки — ее активное и индуктивное сопротивление.
|
|
|
|
|
