Измерительный комплекс давления ПКД-27ДФ и ИКД-27Да






Измерительный комплекс давления ИКД-27 состоит из отдельных приборов ИКД-27Дф и ИКД-27Да, предназначенных для измерения давления (избыточного, абсолютного или перепада давлений) и выдачи напряжений постоянного тока, пропорционально измеряемым давлениям в систему САУ. Эти приборы основаны на преобразовании с помощью индукционного преобразователя перемещения упругого ЧЭ в электрический сигнал, пропорциональный измеряемому давлению.

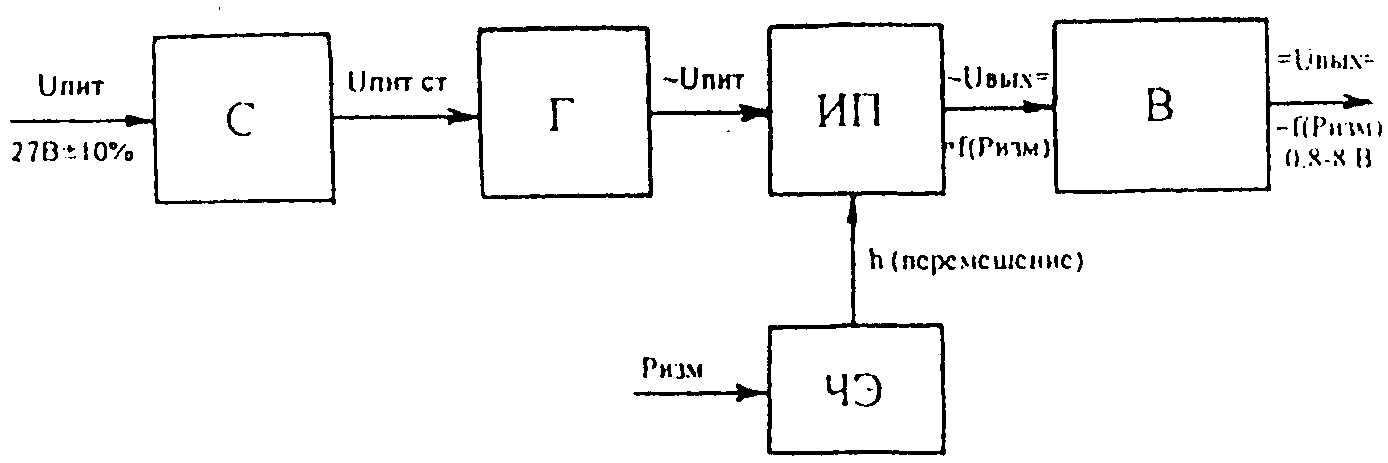

Структурная схема такого прибора представлена на рис. 3.9 и включает упругий чувствительный элемент (ЧЭ), индукционный преобразователь перемещения (ИП), генератор (Г), выпрямитель (В), стабилизатор (С).



Рисунок 3.9. Структурная схема измерительного комплекса давления



Прибор питается напряжением постоянного тока U=27 В, которое поступает на стабилизатор напряжения. Стабилизатор напряжения обеспечивает стабилизацию своего выходного напряжения 8,5¸9,5 В при изменении напряжения источника питания прибора от 20 до 30 В. Генератор преобразует стабилизированное напряжение постоянного тока в переменное напряжение с амплитудой 12 В и частотой 28 кГц, необходимое для питания индуктивного преобразователя. Индуктивный преобразователь является преобразователем дифференциально-трансформаторного типа. Принцип действия его основан на изменении потокосцепления между секциями двух обмоток преобразователя при перемещении якоря, жестко связанного с упругим ЧЭ - манометрической (анероидной) коробкой, воспринимающей измеряемое давление. При изменении давления коробка, деформируясь, перемещает шток с якорем. Перемещение якоря вызывает изменение зазоров между якорем и магнитопроводами, вследствие чего изменяется потокосцепление между секциями первичной и вторичной обмоток, а следовательно, изменяется и напряжение на вторичной обмотке.

Выходное напряжение индукционного преобразователя выпрямляется выпрямителем и поступает на выходные клеммы прибора в виде напряжения постоянного тока, пропорционального измеряемому давлению.

Измерительные комплексы давления классифицируются по диапазонам измерения и видам измеряемых давлений.

Шифр прибора состоит из букв и цифр. Число 27, стоящее после букв, означает величину напряжения питания прибора. Буквы "Дф" обозначают, что прибор измеряет избыточное давление или перепад давлений. Приборы этой группы ИКД-27Дф измеряют избыточное давление в диапазоне 0¸250 кГс/см2 и перепад давлений от -0,1 до +0,5 кГс/см2. Буквы "Да" в шифре прибора обозначают, что прибор измеряет абсолютное давление. Диапазоны измерения абсолютного давления для ИКД-27Да изменяются от 0 до 17 кГс/см2 и от 30 до 3000 мм рт.ст. Числа, стоящие после букв "Дф" и "Да", обозначают максимальное значение измеряемого давления в килограмм - силах на квадратный сантиметр или в миллиметрах ртутного столба, а в ИКДР еще и величину давления в точке срабатывания. Основная погрешность приборов ИКД-27 - 3¸4%. На самолете МИГ-29 установлены приборы ИКД следующих маркировок: ИКД-27Да-220-780 (2 шт.); ИКД-27Дф-1.6 (2 шт.).
