Определение вероятности правильного приема импульса

Задания к работе

Приемное устройство

Линия связи

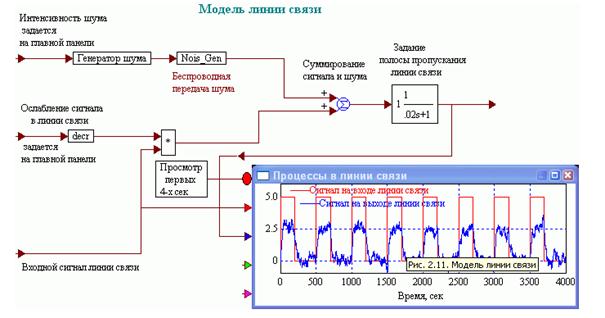

Рис.17. Модель линии связи. Входной сигнал ослабляется, смешивается с шумом линии и пропускается через фильтр (апериодическое звено), определяющий полосу частот пропускания канала

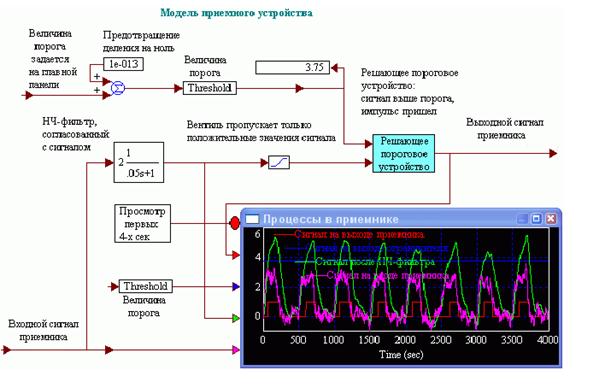

Рис. 18. Структура модели приемного устройства

На основной панели помещены и другие составные блоки, наполнение которых и пояснения можно получить двойным щелчком по ним.

Примечание. Предполагается, что для обеспечения правильной работы счетчиков импульсы передаются безошибочно на приемную сторону и по высококачественному каналу.

Запустить Vissim. Установить кириллицу: View (Вид) - Fonts (Шрифты) - выбрать шрифт MS Sans Serif, кириллица, размер 8). Выбрать красивое оформление блоков и линий связи: View (Вид) - Presentation Mode (Режим презентации).

Загрузить виртуальный лабораторный стенд TSI_Lab_2_Vis.zip из Приложения:

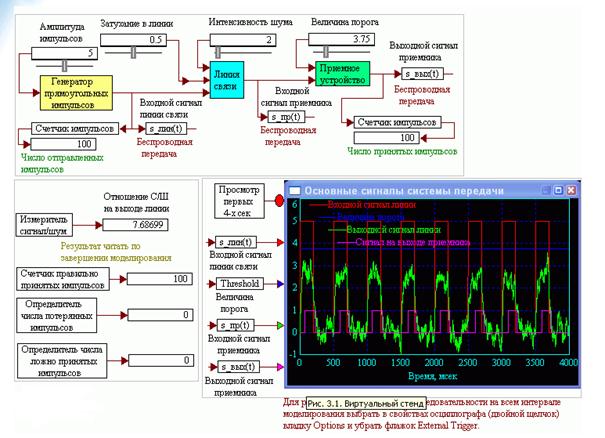

Рис. 19. Виртуальный стенд для определения статистических характеристик канала связи

Изменяя величину порога и запуская моделирование регистрировать число импульсов и определять частоты их появления делением на 100 при А = 5, затухании в линии, равном 0.5 и интенсивности шума равном 2 единицы. Результаты заносить в таблицу.

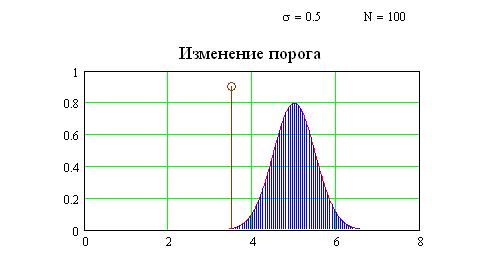

Рис. 20 (анимация, 7 кадров). Повышение величины порога уменьшает число правильно принятых импульсов (заштрихованную площадь)

Построить зависимость частоты правильно принимаемых импульсов от величины порога. Выполнить это можно вручную или в Маткаде:

Рис. 21. Лист Маткада с построением экспериментальной зависимости частоты принимаемых импульсов от величины 10 - Tresh (Порог) - красные кружки, ее интерполяцией (синяя линия) и плотностью распределения вероятности (коричневая линия), найденной как производная от интерполирующей зависимости

При построении вручную на графике отобразить как минимум, красные кружки и синюю линию, соответствующие результатам измерений.

Приложить построенный график к отчету. Вычислить отношение сигнал/шум на входе приемника и сравнить его с показаниями на стенде.

Сохранить диаграмму (файл Vissim, изменив название на свое) и снимок экрана в личной папке, в подпапке ТСИ_Лаб_2. Приложить снимок к отчету.
