Фундамент

Колони

Колони - це основний конструктивний елемент будівлі з якого складається каркас будинку. Колони можуть бути цегляні або залізобетонні.

Розміри колон: 300x400, 400x400 та 500x500 мм.

Крайні торцеві залізобетонні колони повинні мати прив'язку в 500 мм (прив'язка - це зміщення колони в середину будинку від першої поперечної розбивочної осі (див. рис. 1.5)).

Рис. 1.5. Прив’язка крайніх торцевих колон

Фундамент - це конструктивний елемент будинку, який сприймає навантаження від ваги будівлі і передає його на ґрунт.

Робиться, як правило, з бетону і може бути монолітним або збірним.

3.4. Вікна

Вікна влаштовують в будівлях для природного освітлення, а також для запобігання руйнуванню будівлі у випадку вибуху.

Вид та розмір вікон залежить від конструкції стін. В цегляних і блочних стінах ширина вікон може бути: 1,5; 3,0 та 4,5 м (див. рис. 1.6 а, б, в).

В великопанельних стінах вікна можуть бути шириною 3,0 та 4,5 м. Крім цього в будинках з великопанельними стінами може бути влаштоване стрічкове засклення (див. рис. 1.6 г).

Висота віконних прорізів: 1,164 м та 1,764 м.

Віконні прорізи необхідно намагатись розташовувати між колонами симетрично, а вікна шириною 1,5 м розміщують між колонами по два (див. рис. 1.6 в).

По способу засклення вікна можуть бути одинарні та подвійні (див. рис. 1.6).

Подвійні вікна влаштовують в опалюємих приміщеннях, одинарні - в неопалюємих. На плані цеху вікна зображуються тонкими лініями (див. рис. 1.6).

Рис. 1.6. Вікна у виробничих будівлях

а - одинарне розміром 4500 мм, б - подвійне розміром 3000 мм, в - одинарні розміром 1500 мм, г - стрічкове засклення у великопанельних стінах
3.5. Двері і ворота

Двері і ворота влаштовують в приміщеннях для завезення сировини, матеріалів, вивезення готової продукції та як евакуаційні виходи.

Двері влаштовують у побутових приміщеннях для зручності користування ними та в виробничих приміщеннях, як евакуаційні виходи. Двері роблять розпашні одностулкові (див. рис. 1.7.).

Рис. 1.7. Двері у виробничих будівлях і побутових приміщеннях

Ширина дверей: 0,9; 1,2 та 1,5 м. Двері шириною 1,5 м можуть робитись двостулковими.

Ворота влаштовують у виробничих приміщеннях. Типи воріт представлені на рис. 1.8.

Ворота повинні відкриватись назовні з цеху і бути не менше ніж на 1,2 м ширше за транспортний засіб, що заїжджає в цех. Розпашні одностулкові ворота можуть бути шириною лише 2 м (див. рис. 1.8.)

Ширина воріт: 2,0; 2,4; 3,0; 3,6; 4,2; 4,8 та 5,4 м.

Рис. 1.8. Ворота у виробничих будівлях

а - одностулкові розпашні, б - двостулкові розпашні, в - одностулкові складчасті, г - двостулкові складчасті

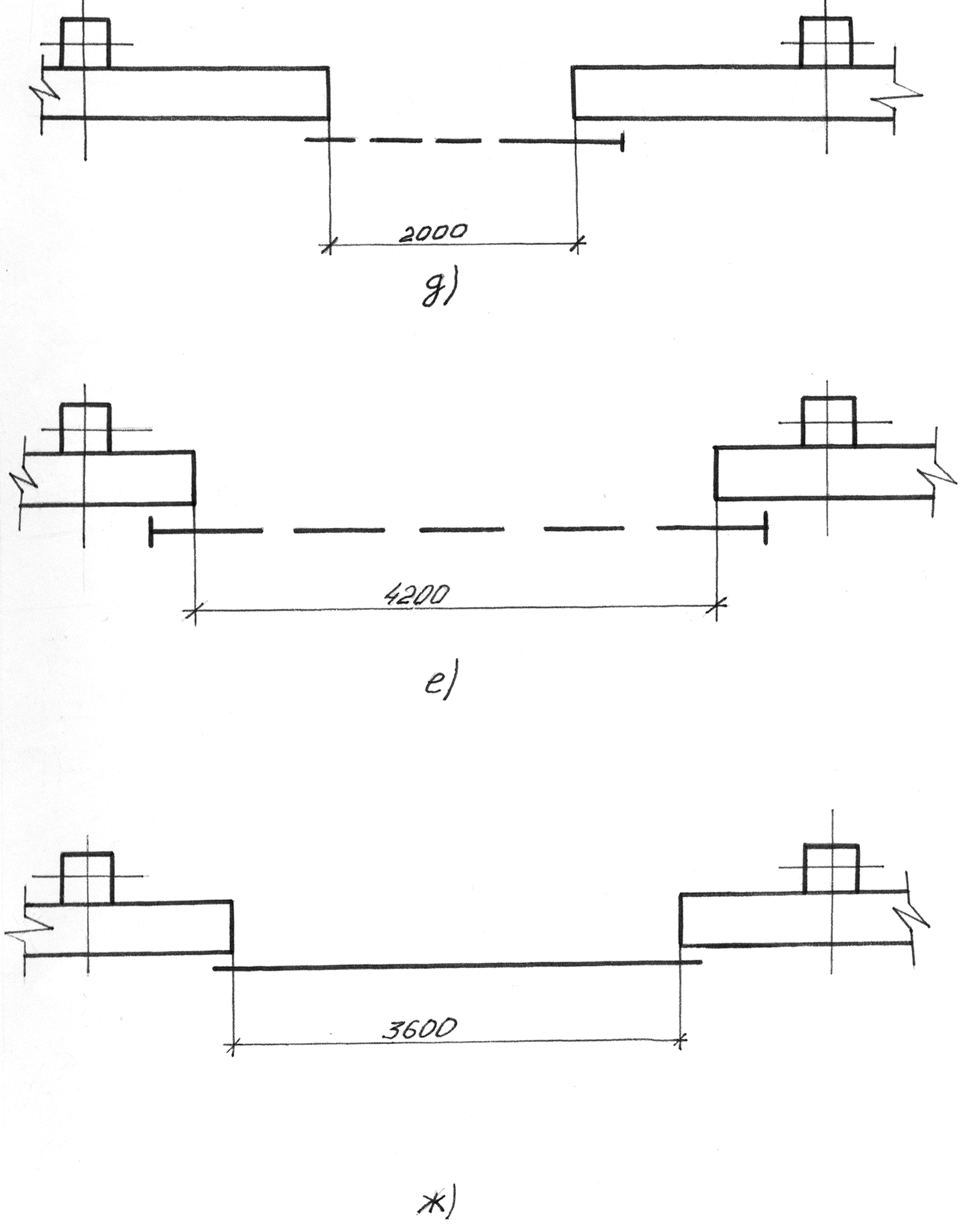

Рис. 1.8. Ворота у виробничих будівлях (продовження)

д-одностулкові розпашні, е-двостулкові розсувні, ж-підйомні
3.6. Сходові клітки та ліфти

Сходові клітки (див. рис. 1.9) призначені для пересування людей, виконуються як споруди, що стоять окремо з цегляних стін товщиною 380 мм.

Довжина сходової клітки - 4,8 м; ширина сходів -1,350 м. На сходовій клітці робиться площадка шириною 1,15 м. Обов'язково повинен бути показаний напрям руху по сходах.

Сходова клітка може відокремлюватись від приміщення двостулковими розпашними дверима шириною 1,5 м.

Ліфти (див. рис. 1.10) призначені для транспортування вантажів між поверхами, як і сходові клітки, виконуються як споруди, що стоять окремо з товщиною стін 380 мм.

Розміри стандартного ліфту показані на рис. 1.10.

Ліфти можуть відокремлюватись від приміщення цеху розпашними або розсувними дверима шириною 2 м.

3.7. Внутрішні стіни та перегородки

Внутрішні стіни та перегородки використовують для поділу цеху на окремі приміщення. Вони можуть бути зроблені з цегли або гіпсу. Товщини внутрішніх стін та перегородок:

- цегляних: 250, 120 та 65 мм;

- гіпсових: 100, 90 та 80 мм.

Рис. 1.9. Сходова клітка

Рис. 1.10. Ліфт

Питання № 4:Правила розміщення верстатів у виробничих приміщеннях.

При розміщенні верстатів у виробничих приміщеннях необхідно враховувати такі правила:

1. Робочі місця розміщують в послідовності, яка відповідає технологічному процесу, щоб просування деталей від верстата до верстата проходило в одному напрямку, без зворотних рухів або пітляння.

2. Відстань від огороджуючих конструкцій до нерухомих частин верстата повинна бути не менше 0,6 м (див. рис. 1.11 та див. рис. 1.12).

3. Відстань від огороджуючих конструкцій до рухомих частин верстата повинна бути не менше 1,2 м (див. рис. 1.12).

4. Відстань між сусідніми верстатами повинна бути не менше трьохкратної довжини найбільших деталей, які обробляються на цих верстатах (див. рис. 1.13).

5. Відстань між двома сусідніми верстатами, які звернені фронтами робіт в один бік, повинна бути не менше 0,8 м (див. рис. 1.14).

6. Відстань від конструктивних елементів будинку до центральної осі траверзних шляхів повинна бути не менше 1,5 м (див. рис. 1.15).

7. Верстати і робочі місця в цеху слід розміщувати так, щоб вздовж всього цеху залишались центральні проїзди або проходи шириною не менше 3 м.

8. Розташування верстатів і робочих місць відносно центрального проїзду має бути та­ким, щоб можна було вільно підвозити і відвозити деталі до кожного з них.

9. У великих цехах через кожні 50 м довжини в розміщенні верстатів бажано передбачати розриви, які створюють поперечні проїзди.

10. На плані цеху повинні бути показані місця, які відведені для витримки деталей після склеювання та личкування (місця технологічної витримки).

Рис. 1.11. Розміщення нерухомих частин верстата з підстопними місцями відносно стін

Рис. 1.12. Розміщення рухомих частин верстата з підстопними місцями відносно стін

Рис. 1.14. Верстати, звернені фронтом робіт в один бік

Рис. 1.15. Розміщення траверзного шляху відносно колон

Питання № 5:Рекомендації до виконання практичної роботи.

В контрольній роботі необхідно накреслити план будинку, у відповідності із завданням. План будинку - це переріз будинку горизонталь­ною секучею площиною на рівні віконних та дверних прорізів. Завдання на контрольну роботу вибирають з додатку 1. Приклад виконання креслення плану виробничої будівлі, різними типами стін наведений у додатку 2.

На кресленні повинні бути вказані всі елементи будівлі, задані у зав­данні. План будинку малюється на ватмані або міліметрівці формату А3 у відповідності з ви­могами ЄСКД.

Всі елементи, що перерізаються секучею площиною (колони, стіни, двері, ворота, перегородки) наводять лінією, товщиною S=0,6-1,5 мм, всі інші лінії (розмірні, вікна, розбивочні осі) наводять тов­щиною від S/3 до S/2.

Розміри на планах слід проставляти в три лінії (див. рис. 1.16).

Перша лінія робиться на віддалі 20-25 мм від зовнішньої границі будівлі, в ній проставляються розміри простінків, віконних і дверних прорізів, прив'язок.

Друга лінія робиться на віддалі 10 мм від першої і показує віддалі між розбивочними осями.

Третя лінія робиться на віддалі 10 мм від другої і показує або віддалі між крайніми розбивочними осями, або габаритні розміри будівлі.

При проектуванні будівель з різними типами стін необхідно враховувати деякі особливості (плани будівель подоно в доданку 2).

5.1. Особливості будівель з самонесучим типом стін

1. В торцевих стінах не роблять віконних прорізів.

2. Якщо приміщення поділене на дільниці з різними категоріями, необхідно вказувати категорії цих дільниць.

3. В будинках довжиною більше 50 м необхідно влаштовувати температурні шви.

4. Торцеві стіни з кроком через 6 м підпирають колонами.

5. В кожній дільниці крім воріт повинен бути евакуаційний вихід.

6. Забороняється упирати перегородки та внутрішні стіни у віконне скло.

5.2. Особливості будівель з великопанельним типом стін

1. В місцях влаштування дверних прорізів і воріт стіна виконується на довжину кроку проектування 6 м та висоту прорізу дверей і воріт у вигляді цегляної вставки, яка на плані заштриховується.

2. Температурний шов теж робиться у вигляді цегляної вставки.

3. Торцеві стіни не повинні мати вікон і вони підпираються колонами з кроком через 6 м.

4. У виробничих будівлях з великопанельним типом стін може бути влаштоване стрічкове засклення.

5. Забороняється упирати перегородки та внутрішні стіни у віконне скло.

6. Перегородки і внутрішні стіни з цегли або гіпсу на плані цеху заштриховуються.

7. Цегляні вставки можуть бути зроблені як назовні так і всередині будівлі.

8. В будівлях довжиною більше 50 м робиться температурний шов.

9. Кожна дільниця повинна мати крім воріт також і евакуаційний вихід.

5.3. Особливості будівель з несучими стінами

1. В місцях опирання на стіни балок і ферм покриття та перекриття замість колон влаштовують місцеві потовщення стін - пілястри.

2. Пілястри в будівлях нумеруються як колони.

3. В будівлях з несучим типом стін не роблять прив’язки крайніх торцевих пілястрів та температурні шви.

4. В торцевих стінах не роблять віконних прорізів.

5. Кожна дільниця повинна мати крім воріт також і евакуаційний вихід.

Двері в шлюз-тамбурах повинні відчинятись всередину шлюз-тамбура і знаходитись одна напроти одної.

.
