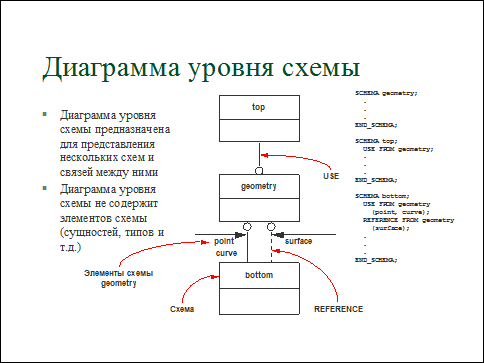

Слайд 56. Диаграмма уровня схемы

Пояснения

Диаграммы уровня сущности предназначены для спецификации отдельной EXPRESS-схемы. Они содержат строительные блоки, присутствующие в схеме, т.е. типы данных и сущности, а также связи между ними. На слайде представлена EXPRESS-G-диаграмма уже рассмотренной (только в текстовом виде) схемы «library».

Три сущности, объявленные в схеме «library» показаны соответствующими знаками определения. Отношение наследования, существующее между ними, показано жирной линией, направленной от сущности «issue» (предок) к сущностям «book» и «journal» (потомки).

Наличие атрибутов у сущностей схемы показано соответствующими знаками связи (простыми линиями), связывающими сущность и тип, представляющий область значений ее атрибута. Знак связи имеет метку, обозначающую имя атрибута. Вычисляемый атрибут «price» сущности «issue» имеет дополнительную метку «DER». Ограничения на область экземпляров сущности не показаны.

Область значений атрибута «book_authors» сущности «book» определена в другой схеме, что показано соответствующим знаком композиции, обозначающим имя схемы «people» и имя сущности «author». Тот факт, что сам атрибут представлен множеством, обозначено меткой знака связи «S[1:?]» (S – от слова SET, т.е. множество). Обозначения других агрегированных типов: массив – A (ARRAY); список – L (LIST); мультимножество – B (BAG).

Атрибут «journal_issue» сущности «journal» представлен определяемым типом «issue_variants», заданным на другой странице модели, что обозначено соответствующим знаком композиции. Сам тип «issue_variants» задан на основе составного типа SELECT (это показано пунктирным прямоугольником с двойным левым краем), область значений которого состоит из составного типа ENUMERATION (представлен определяемым типом «months») и определяемого типа «journal_number», заданного на основе простого типа «INTEGER».
