Панель Геометрия

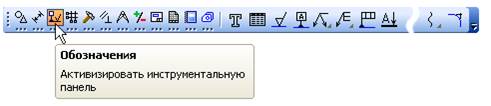

При работе с графическими документами на Панели переключения по умолчанию активна кнопка Геометрия и открыта одноименная инструментальная панель. На этой панели расположены команды, с помощью которых можно создавать графические объекты: точки, вспомогательные прямые, отрезки, окружности и т.д. На панели Размеры расположены команды, с помощью которых в графических документах можно проставлять размеры: линейные, диаметральные, радиальные и т.д. На панели Обозначения расположены кнопки команд, позволяющих оформить графический документ: сделать текстовые надписи, создать таблицы, проставить знаки шероховатости поверхностей, обозначения баз и т.д. На панели Обозначения для строительства расположены кнопки дополнительных команд, которые используются при оформлении строительных чертежей Команды инструментальной панели Редактирование позволяют изменять графическое изображение: перемещать, вращать, копировать, делать зеркальные копии и т.д. Команды инструментальной панели Параметризация используются в параметрическом режиме черчения. Этот специальный режим не рассматривается в данном учебнике. О нем подробно рассказано в документе Азбука КОМПАС–3D. Команды панели Измерения (2D) выполняют различные сервисные функции: измеряют координаты точек, расстояния между точками, углы наклона отрезков, площади, периметры и т.д. В системе КОМПАС–График действует следующее правило: прежде чем выполнить над объектом операцию редактирования (удалить, переместить и т.д.), его необходимо выделить. На панели Выделение представлены различные команды выделения объектов. Команды панели Виды используются для автоматического создания чертежей при наличии трехмерной модели. При создании чертежа в ручном режиме позволяют создавать новые (пустые) виды создавать разрывы видов, просматривать и менять параметры существующих видов.

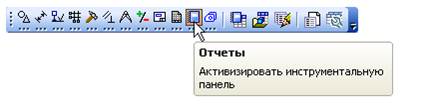

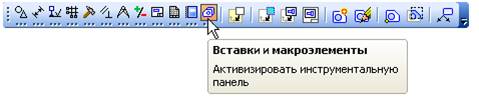

Команды панели Спецификация используются в режиме создания спецификаций. При работе с чертежами используются лишь некоторые команды, связанные с созданием и редактированием объектов спецификации и описанием спецификаций. Команды панели Отчеты используются для создания и настройки отчетов — специальных таблиц, содержащих значения определенных свойств объектов, составляющих документ. Команды панели Вставки и макроэлементы позволяют вставлять в документ виды с других чертежей, внешние фрагменты, создавать в документе локальные фрагменты и макроэлементы, а так же выполнить различные действия над этими объектами. КОНТРОЛЬНЫЕ ВОПРОСЫ И ЗАДАНИЯ: 1. Перечислите основные компоненты системы. 2. Какие составляющие главного окна системы? 3. На какой панели расположены масштаб и перемещение изображения? 4. Какая панель содержит средства управления чертежом или фрагментом? 5. Какая панель содержит инструментальную панель «Геометрия»? 6. Для чего служит панель «свойства»? 7. Какие виды документов можно создать и просмотреть в КОМПАС – График? 8. Какие функции выполняет отображение документов? 9. Какие основные единицы измерения есть в КОМПАС – График? 10. Как определяется система координат? 11. Перечислите основные инструменты системы?
