Теоретична частина. Дослідження трифазного трансформатора

Дослідження трифазного трансформатора

ЛАБОРАТОРНА РОБОТА № 14

Контрольні питання

1. Що називається зовнішнєю характеристикою трансформатора?

2. Напишіть рівняння електричної рівноваги для первинної та вторинної обмоток трансформатора.

3. За даними яких дослідів можна побудувати зовнішню характеристику?

4. Поясніть відміни у вигляді зовнішніх характеристик для активного, індуктивного та ємнісного навантаження.

Мета роботи: вивчити устрій та принцип дії трифазного трансформатора. Випробувати трансформатор в режимі холостого ходу та під навантаженням.

Устаткування: ЛАТР, трифазний трансформатор, ламповий реостат, вимірювальний трансформатор струму И-54, вимірювальний комплект К-50, амперметр змінного струму 5 А, вольтметр 150 В, ватметр.

Рис. 14.1. Устрій стержньового трифазного трансформатора (а),

електрична схема з'єднання обмоток трансформатора "зіркою" (б) та "трикутником" (в)

Трансформацію електричної енергії в трифазних мережах можна виконувати групою з трьох однофазних трансформаторів, або одним трифазним трансформатором (рис. 14.1,а). Останній засіб більш економічний. Лише при трансформуванні дуже великих потужностей віддають перевагу груповим трансформаторам, що пов'язано з транспортними та економічними труднощами, які обумовлені занадто великими габаритами стержньових трансформаторів.

При ввімкненні первинних обмоток трансформатора "зіркою" (рис. 14.1,б), або "трикутником" (рис. 14.1,в) та підключенні їх до трифазної мережі струми створюють у первинних обмотках фазні магнітні потоки, які зсунуті один від одного на кут 120⁰. Їх сума для симетричної трифазної системи дорівнює нулю:

Ф _А + Ф _В + Ф _С = 0. (14.1)

Крім способу з'єднання обмоток важливе значення для паралельної роботи трансформаторів має, так звана, група ввімкнення. Групою ввімкнення називається число від 0 до 11, помноження якого на 30⁰ дає кут зсуву фаз між лінійними напругами ВН та НН (рис. 14.3). Стандарт передбачає дві групи ввімкнення: Υ/Υ-0, Δ/Δ-0, Υ/Δ-11 та Δ/Υ-11.

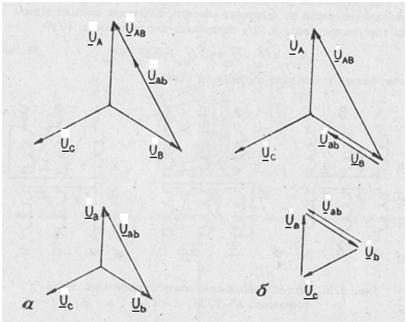

Рис. 14.3. Групи ввімкнення обмоток трифазного трансформатора та їх векторні діаграми: а) - Υ/Υ-0, б) - Υ/Δ-11.
