С использованием двумерных массивов данных (матриц)

Программирование алгоритмов

Лекция 1

ОСНОВНОЙ ТЕКСТ

Понятия для повторения

Новые понятия

МОДУЛЬ № 3

«Работа с двумерными массивами

(матрицами)»

В результате изучения модуля студент должен:

§ знать типовые структуры алгоритмов для решения задач, содержащих двумерные массивы данных;

§ уметь составлять схемы алгоритмов и программы на языке Turbo-Pascal для решения практических задач с использованием матриц;

§ анализировать возможность применения определенной типовой структуры алгоритма к решению конкретной научно-ориентированной задачи.

НАУЧНО-ТЕОРЕТИЧЕСКОЕ СОДЕРЖАНИЕ МОДУЛЯ

СЛОВАРЬ ОСНОВНЫХ ПОНЯТИЙ

Новое понятие	Определение
Двумерный массив (матрица)	Представляет собой таблицу, заполненную элементами с двумя индексами. Первый индекс указывает номер строки, второй индекс – номер столбца, на пересечении которых находится элемент
Вложенные циклы	Циклы, которые имеют внешний и внутренний циклы
Квадратная матрица	Матрица называется квадратной, если количество строк соответствует количеству столбцов

Понятие для повторения	Определение
Массив данных	Совокупность однотипных данных, имеющих общее имя и разные порядковые номера
Индекс (порядковый номер)	Указывает место (положение) элемента в массиве
Сложные циклы	Циклы, в теле которых имеются разветвления и другие встроенные в них циклы

План лекции:

1. Составление алгоритмов с использованием двумерных массивов данных (матриц) и вложенных циклов.

2. Программирование алгоритмов с использованием двумерных массивов данных (матриц).

3. Квадратные матрицы.

В двумерном массиве (матрице) положение каждого элемента определяется двумя индексами, разделенными запятой, например: A[i,j], B[3,7], C[k,l].

Первый из индексов всегда обозначает номер строки, а второй - номер столбца матрицы, на пересечении которых находится данный элемент.

Все элементы матриц, встречающихся в программе, должны быть объявлены в разделе VAR, например:

I, J: INTEGER;

A: ARRAY [1..10, 1..15] OF INTEGER;

X: ARRAY [1..8, 1..3] OF REAL;.

Ввод и вывод элементов матриц отличается более сложной структурой, так как требует последовательного изменения двух переменных циклов: номера строки и номера столбца. Для организации ввода-вывода матриц используют два вложенных друг в друга цикла FOR, какой из них будет внешним, а какой внутренним (вложенным) – зависит от условия решаемой задачи.

Пусть задана матрица а(3,4), где а[i,j] – элементы матрицы, стоящие на пересечении строки с номером i и столбца с номером j.

а_1,1 а_1,2 а_1,3 а_1,4

а_2,1 а_2,2 а_2,3 а_2,4

а_3,1 а_3,2 а_3,3 а_3,4

Ввод элементов матрицы по строкам:

Рисунок 1 – Ввод элементов матрицы по строкам

PROGRAM VVOD; VAR I,J: INTEGER; A: ARRAY [1..3,1..4]OF NTEGER; BEGIN FOR I:= 1 TO 3 DO FOR J:= 1 TO 4 DO READLN (A[I,J]);

Такие циклы называются вложенными. Причем в данном случае цикл по переменной i – называется внешним, цикл по j – внутренним. Пока переменная i изменяется на 1 шаг, переменная j проходит все значения от начального до конечного.

Ввод элементов матрицы по столбцам:

Рисунок 2 – Ввод элементов матрицы по столбцам

PROGRAM VVOD; VAR I,J: INTEGER; A: ARRAY [1..3,1..4] OF NTEGER; BEGIN FOR J:= 1 TO 4 DO FOR I:= 1 TO 3 DO READLN(A[I,J]);

В этом случае внешним является цикл по переменной j, а внутренним – по переменной i.

Пример 1 Задана матрица из семи строк и пяти столбцов. Найти среднее арифметическое отрицательных элементов матрицы a(7,5):

Рисунок 3 – Схема алгоритма к решению примера 1

Программа на языке Turbo-Pascal к примеру 1.

PROGRAM PRIM1;

I,J,K: INTEGER;

SR,S: REAL;

A: ARRAY [1..7,1..5] OF REAL;

FOR J:= 1 TO 7 DO

FOR I:= 1 TO 5 DO READLN(A[I,J]);

K:=0;

S:=0;

FOR I:= 1 TO 7 DO

FOR J:= 1 TO 5 DO IF A[I,J]<0 THEN BEGIN

S:= S+A[I,J];

K:= K+1;

END;

SR: = S/K;

WRITELN (‘среднее арифметическое’, SR:10:3);

Матрица называется квадратной, если количество строк соответствует количеству столбцов. Элементы, стоящие на главной диагонали матрицы, имеют одинаковые номера строки и столбца.

Пример 2 Задана квадратная матрица a (5,5). Найти сумму элементов матрицы, стоящих на главной диагонали.

а_1,1 а_1,2 а_1,3 а_1,4 а_1,5

а_2,1 а_2,2 а_2,3 а_2,4 а_2,5

а_3,1 а_3,2 а_3,3 а_3,4 а_3,5

а_4,1 а_4,2 а_4,3 а_4,4 а_4,5

а_5,1 а_5,2 а_5,3 а_5,4 а_5,5.

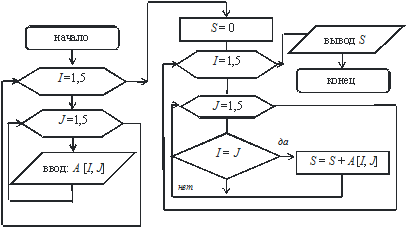

Рисунок 4 – Схема алгоритма к решению примера 2

Программа на языке Turbo-Pascal к примеру 2.

PROGRAM PRIM2;
