Черт. 100. Примеры пространственных каркасов линейных элементов, изготовляемых без применения контактной точечной сварки

а — из двух плоских сеток и скоб, привариваемых к поперечной арматуре сеток; б ¾ из двух плоских сеток, соединяющихся с помощью шпипек, с вязкой всех пересечений; в ¾ из четырех плоских сеток; г ¾ из продольных стержней и гнутых хомутов с вязкой пересечений; д ¾ каркас, образуемый из одной или нескольких гнутых или плоских сеток и соединительных стержней с помощью гибочных ключей; 1 ¾ плоская сетка; 2 ¾ скоба или шпилька; 3 ¾ поперечные стержни плоских сеток; 4 —продольные стержни плоских сеток; 5 ¾ дуговая сварка; 6 ¾ гибочный ключ; 7 ¾ гнутая сетка

Из-за большой трудоемкости каркасы, приведенные в настоящем пункте, могут применяться лишь в виде исключения или при отсутствии сварочных клещей.

5.31. Пространственные каркасы для армирования плоских элементов (плит, стеновых панелей и т. п.) рекомендуется изготовлять следующими способами:

а) соединением плоских сеток типа «лесенка» стержнями, привариваемыми клещами (черт. 101, а);

б) соединением сеток типа «лесенка» одного направления такими же плоскими сетками другого направления и меньшей высоты (черт. 101, б). Соединения пересечений осуществляются клещами; при их отсутствии допускается вязка.

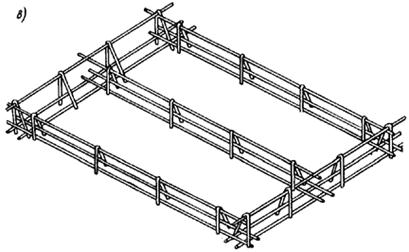

Для обеспечения устойчивости при сборке в обоих указанных случаях плоские сетки типа «лесенка» могут быть заменены гнутыми V-образными сетками (черт. 101, в).

Пространственный каркас ребристых плит или панелей изготовляется из гнутых корытообразных сеток с приваркой или привязкой к ним плоских сеток типа «лесенка».
