Тема 1.4. Статика. Произвольная плоская система сил




Расчетно-графическая работа №2. Определение реакций в опорах балочных систем под действием сосредоточенных сил и пар сил

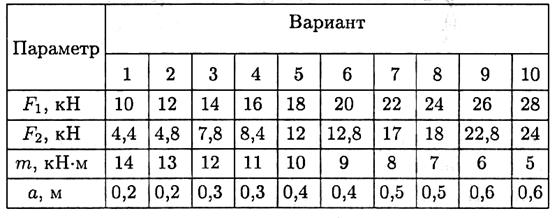

Задание 1. Определить величины реакций в опоре защемлен­ной балки. Провести проверку правильности решения.





















Расчетно-графическая работа №3. Определение величин реакций в опорах балочных си­стем под действием сосредоточенных и распределенных нагрузок

Задание 1. Определить величины реакций в заделке. Провести проверку правильности решения.

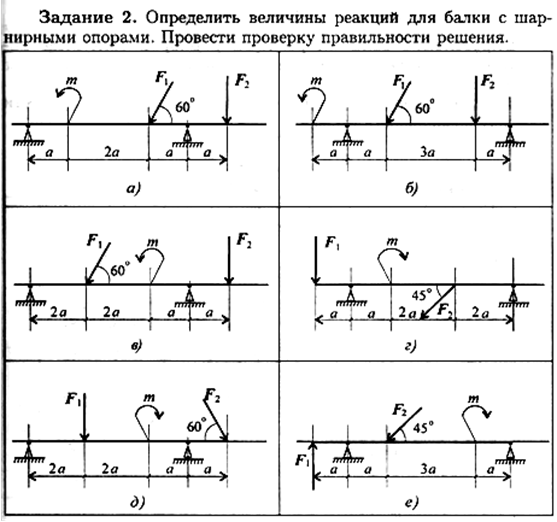

Задание 2. Определить величины реакций в шарнирных опорах балки. Провести проверку правильности решения.

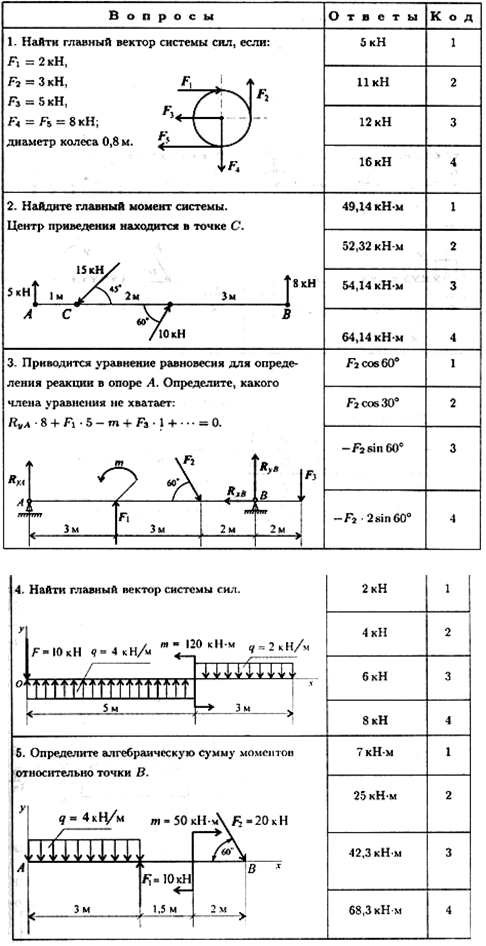

При защите работ ответить на вопросы карт с тестовыми заданиями.






Задание для самостоятельной работы 2.

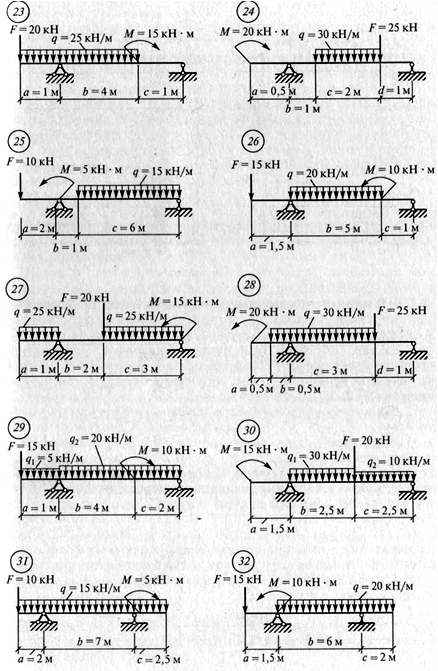

Определить опорные реак­ции балки на двух опорах по данным одного из вариантов, показан­ных на схемах. Проверить правильность их определения.
