Защитный слой

Область поверхностного разряда

Дисплейный электрод

Диэлектрический слой

Фронтальное стеклянное основание

То, что мы видим чаще всего. Обычно имеет антибликовое покрытие.

Предназначен для изоляции дисплейных электродов.

Эти прозрачные катодные пластины идут через весь экран над каждой строкой пикселей.

Атомы газа возбуждают, чтобы заставить их испускать ультрафиолетовые фотоны.

Обычно изготавливается из оксида магния.

Для получения представления о технологии плазменного дисплея достаточно взглянуть на обычную лампу дневного света — она работает по тому же принципу. Внутри лампы находится инертный газ, обычно аргон. В нормальном состоянии атомы газа электрически нейтральны. Но пропустите через эту смесь электрический ток — и атомы газа будут атакованы несметными количествами свободных электронов, что приведет к утрате атомами нейтрального заряда. Они станут положительно заряженными или, выражаясь техническим языком, ионизированными, а газовая смесь превратится в проводящую плазму.

Отрицательно и положительно заряженные частицы беспорядочно роятся в поисках незанятых мест в противоположно заряженных атомах газа, ударяя атомы и заставляя их излучать ультрафиолетовые фотоны. Они невидимы невооруженным глазом, если ими не управляют специально, направляя в сторону люминофорного покрытия — вроде того, что используется внутри лампы дневного света. При попадании фотонов частицы люминофора возбуждаюся, испускают свои собственные фотоны, но они уже окажутся видимы и приобретут форму световых лучей.

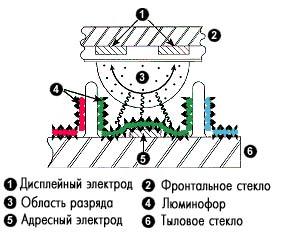

Плазменные дисплеи используют тот же принцип, но не внутри трубки, а в многослойной стеклянной конструкции. Между стеклянными стенками располагаются сотни тысяч ячеек, покрытых люминофором, который светится красным, зеленым и голубым светом. Под видимой стеклянной поверхностью — по всему экрану — расположены длинные, прозрачные дисплейные электроды, изолированные сверху листом диэлектрика, а снизу слоем оксида магния (MgO).

Под дисплейными электродами располагаются уже упомянутые нами ячейки пикселей RGB, выполненные в форме крохотных коробочек, изнутри покрытых цветным люминофором (каждая „цветная“ коробочка — красная, зеленая или голубая — называется подпикселем). Под ячейками находится конструкция из адресных электродов, расположенных под углом 90 градусов к дисплейным электродам и проходящих через соответствующие цветные подпиксели. Следом располагается защитный для адресных электродов уровень, закрытый задним стеклом.

Прежде, чем плазменный дисплей будет запаян, в пространство между ячейками впрыскивается под низким давлением смесь двух инертных газов — ксенона и неона. Для ионизации конкретной ячейки создается разность напряжений между дисплейным и адресным электродами, расположенными друг напротив друга выше и ниже ячейки.

В результате газ ионизируется и испускает массу ультрафиолетовых фотонов, которые бомбардируют изнутри коробочки пиксельных ячеек, заставляя люминофор возбуждаться и испускать свет — в точности, как в флуоресцентных трубках. Колебания напряжения (с помощью импульсной кодовой модуляции) приводят к изменению интенсивности цвета каждого подпикселя. Если это делать с сотнями тысяч пиксельных ячеек, причем очень быстро, то получится отличная картинка.
