Графическая работа №3

Наименование «Простановка размеров».

Формат А3.

Содержание работы: в каждом варианте дано по два примера, которые позволяют проработать основные принципы нанесения размеров на симметричную и несимметричную детали. Чертежи заданий выполнены на клетчатой бумаге. Для определения размеров детали считать сторону клетки равной 5 мм. Размеры проставлять с точностью до 1 мм. Перед выполнением задания внимательно изучить пример решения данного задания, представленный на рисунке 9.

Рис. 9

1.5 Геометрические построения

Геометрические построения широко применяются при решении различных задач с применением чертежных инструментов. Умея комбинировать в работе угольник и линейку, два угольника, циркуль и линейку можно выполнять построения параллельных прямых, опускать и восстанавливать перпендикуляры, делить углы и окружности на заданное количество равных частей, а так же строить углы определенной величины. Примеры некоторых построений приведены на рисунке 10, 11.

а) б)

в) г)

Рис. 10

Рис. 11

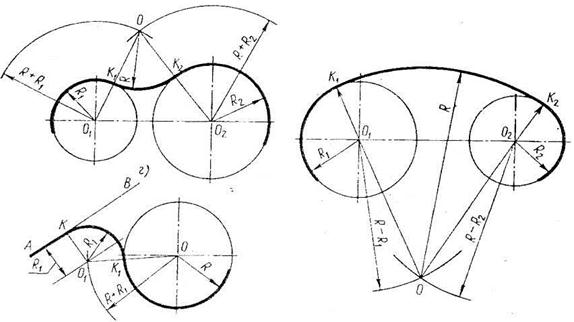

Умение выполнять геометрические построения предполагает знание правил выполнения сопряжений – плавных переходов дуги к дуге, прямой к дуге, необходимых для вычерчивания контуров деталей. Выполнение таких построений показаны на рисунке 12.

Рис. 12

Для приобретения навыков указанных построений рекомендуется выполнить их в рабочей тетради.
