Работа при сжатии и расширении газа

Проведение измерений

1. Запустите измерения, нажав кнопку .

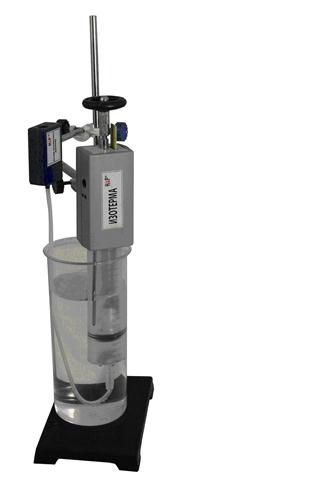

2. Погрузите в нагретую воду цилиндр с гофрированными стенками. Объем газа при нагреве будет увеличиваться, а на экране возникнет график зависимости давления газа от объема. Площадь под графиком будет закрашиваться красным – газ совершает работу.

3. Остановите измерения (кнопка ), после того как объем перестанет увеличиваться.

4. Еще раз нажмите кнопку запуска измерений .

5. Выньте установку из сосуда с горячей водой и погрузите в холодную воду. Объем газа при остывании будет уменьшаться, площадь под графиком будет закрашиваться синим. В этом случае значение работы отрицательное – работа совершается над газом.

6. Остановите измерения, после того как объем перестанет изменяться.

Если переводить газ из одного состояния в другое разными способами, то несмотря на то, что начальное и конечное состояние газа будет одинаковыми, работа газа будет различной и определяться конкретной последовательностью состояний, через которые проходил газ. Эта особенность используется в тепловых машинах, где состояние рабочего тела (газа) изменяется циклически.

В предлагаемом эксперименте демонстрируется работа газа в циклическом процессе, состоящем из изотермического расширения газа, его изохорного нагрева, изотермического сжатия и изохорного охлаждения.

Рис 2
