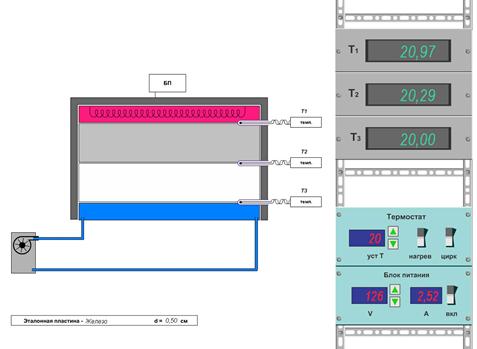

Экспериментальная установка. Схема установки изображена на рисунке ниже:
|
|
|
|
 |
Схема установки изображена на рисунке ниже:
Назначение и характеристика основных элементов установки:
1. Установка состоит из пластин (2) и (3), зажатых между нагревателем (1) и холодильником (4). Пластина (2) изготовлена из материала с известным коэффициентом теплопроводности, пластина (3) - из исследуемого материала. Толщина пластины (2) -
, толщина пластины (3) -
. Форма пластин - диск, радиус 20 см, причем толщина пластины более чем в 10 раз меньше диаметра. Между всеми соприкасающимися поверхностями проложена термопроводящая паста.
2. Нагреватель (1) подключен к регулируемому источнику питания (5), управление которым осуществляется с пульта (14). Сопротивление спирали нагревателя
- 50 ом, максимальная мощность - 800 Вт.
3. Холодильник (4) представляет толстую медную пластину, в которой просверлены каналы, по которым циркулирует вода из термостата заданной температуры. Температура холодильника
принимается равной температуре воды, установленной на термостате - 20 °С, не регулируется.
4. Температура поверхностей пластин измеряется термопарами (7), (8) и (9), зажатыми между пластинами. Индикация температуры - на табло (11), (12) и (13) соответственно.
ЗАДАНИЕ
1. Запустите работу.
2. Запишите материал и толщину образцовой пластины.
3. Включите термостат в режим "НАГРЕВ" и "ЦИРК". Включите источник питания.
4. Если проводится эксперимент с металлическими пластинами, то установите напряжение 25 В. Для прочих материалов установите напряжение 10 В.
5. Дождитесь установления теплового равновесия. Для ускорения процесса можно использовать функцию программы "Скачок во времени". Для металлических пластин достаточно 10¸15 мин, для неметаллов - 30¸40 мин.
|
|
|
6. Запишите разности температур на пластинах.
7. Повторяйте п.п.4¸6 для напряжений:
- металлические пластины 25 В, 50 В, 100 В, 200 В.
- прочие материалы 10 В, 20 В, 35В, 50 В.
| Физ. величина | U | T1 | T2 | T3 | DT1 | DT2 | c1 | c2 | Dc2ср |
| Ед. измерения Номер измерения | В | оС | оС | оС | К | К |
|
|
|
8. Рассчитайте для каждого значения напряжения коэффициент теплопроводности, найдите среднее значение.
9. По справочнику определите материал исследуемой пластины.
|
|
|
|
|
