Контрольная работа




Вариант контрольного задания определяется по двум последним цифрам номера шифра студента, по таблице (1):

Например, если две последние цифры шифра 17, то студент должен решить задачи: 8, 19, 30, 31, 42, 53.

Таблица 1



№ варианта (две последние цифры цифра) НОМЕРА КОНТРОЛЬНЫХ ЗАДАЧ




  б






























Задание 1

Аналитически и графически определить реакции связей, удерживающих груз силой тяжести G.







№Задания
G, H



Задание 2

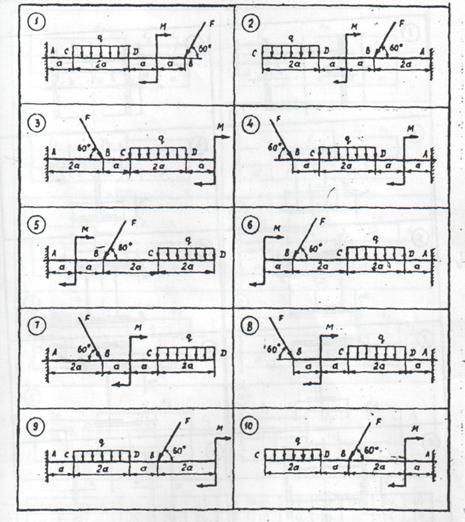

Для консольной балки, нагруженной равномерно распределенной нагрузкой интенсивностью q, силой F и парой сил с моментом М, определить опорные реакции заделки. Силой тяжести балки пренебречь.









№ Задания
F, kH
M, kH м
q, kH/м
а, мм 0,2 0,2 0,3 0,3 0,4 0,4 0,5 0,6 0,6 0,6







Задание 3

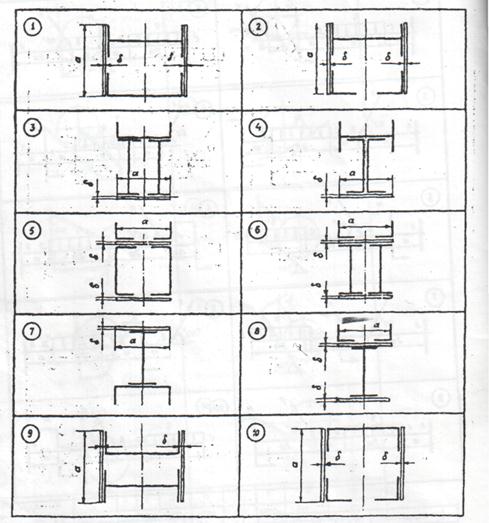

Для заданного поперечного сечения, составленного из приваренных друг к другу прокатных профилей и полос, определить главные центральные моменты инерции.









№ Задания
№ швеллера   18а   20а   22а   24а
№ двутавра   18а   20а   22а   24а
№ уголка                 12, 5
а, мм
а, мм



Задание 4

Двухступенчатый стальной брус нагружен силами F1, F2 и F3. Площади поперечных сечений ступеней А1 и A2. Построить эпюры продольных сил и нормальных напряжений по длине бруса. Определить перемещение ∆ι свободного конца бруса, приняв

Е=2·105 Н/мм2, и построить эпюру перемещений поперечных сечений бруса.









№ Задания
F1,кH
F1,кН
F1,кН
A1,см2 1,8 1,6 1,0 2,0 l,2 0,9 1,9 2,6 2,1 1,9
A1, см2 3,2 2,4 1,5 2.5 2,8 1,7 2,5 3,4 2,9 2,4
а, м 0,2 0,3 0,4 0,5 0,6 0,4 0,3 0,2 0,5 0,6



Задание 5

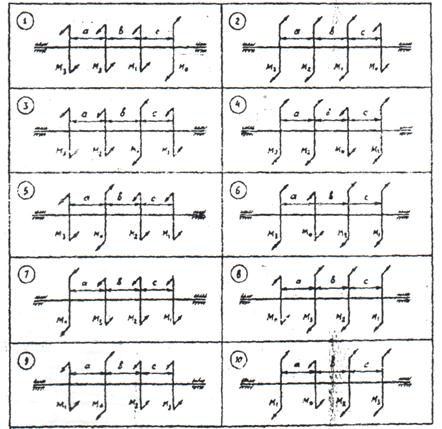

Для стального вала круглого поперечного сечения определить значения внешних скручивающих моментов М1, М2 и М3соответствующие передаваемым мощностям Р1, Р2 и Р3, и уравновешивающий момент М0. Построить эпюру крутящих моментов по длине вала. Призаданных значениях допускаемого напряжения на кручение [τ] =30 Н/мм2 и допускаемого относительного угла закручивания [φ]=0,02 рад/м. Определить диаметры вала из расчетов на прочность и жесткость; принимаемое значение диаметра вала округлить до ближайшего четного или оканчивающегося на 5 числа. Построить эпюру углов закручивания по длине вала, приняв модуль сдвига G = 8 * 10 Н/мм2. Угловая скорость вала ω = 25 рад/с.





№ Задания
a=b = c, м 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1.9 2,0
P1, к Вт 2,1 2,2   2,3 2,4 2,5 2,6 2,7 2,8 2,9 3,0
P2,кВт 2,6 2,7 2,8 2,9 3,0 3,1 3,2 3,3 3,4 3,5
2,8 2,9
P3,кВт 3,1 3,2 3,3 3,4 3,5 3,6 3,7 3,8 3,9 4,0



Задание 6

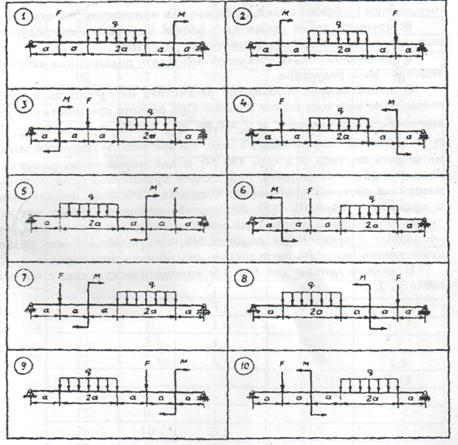

Для двухопорной балки, нагруженной равномерно распределенной нагрузкой интенсивностью q, силой F и парой сил с моментом М, определить реакции опор, построить эпюры поперечных сил и изгибающих моментов. Найти максимальный изгибающий момент и, исходя из условия прочности, подобрать необходимые размеры "b" и "h" деревянной балки прямоугольного поперечного сечения, приняв h = 2b и [σ] =10 Н/мм2.



№ Задания
F, кН
М, к Н м
q, к Н/м
a, м 0,2 0,2 0,3 0,3 0,4 0,4 0,5 0,5 0,6 0,6
