Светящие линии

Излучатели, длина которых превышает половину расчетной высоты h, рассматриваются как светящие линии. Характеристиками светящих линий являются продольная и поперечная кривые силы света элементов, образующих линию, и линейная плотность светового потока ламп . Поперечная кривая задается каталожными данными.

Продольная кривая часто характеризуется параметром m. Для светильников с рассеивателями приближенно можно считать m равным 1,25, а для светильников с экранирующими решетками, создающими в продольной плоскости защитные углы , - m равным 1,5 – 2,0 – 3,0 соответственно.

Плотность потока определяется делением суммарного потока ламп в линии Ф на ее длину L, причем линии с равномерно распределенными по их длине разрывами рассматриваются при расчете как непрерывние, если 𝜆<0,5 h и под L понимается габаритная длина линии. Для протяженных линий с такими же разрывами можно считать

Где Ф – поток ламп в сплошном элементе длиной l.

При >0,5 h для каждого сплошного участка линии отдельно определяется и создаваемая этим участком освещенность.

Расчетные графики и таблицы позволяют определить относительную освещенность ε (т.е. освещенность при и h = 1 м), причем непосредственно определяется освещенность точек, лежащих против конца линии. Освещенность других точек определяется путем разделения линий на части или дополнения их воображаемыми отрезками, освещенность от которых затем вычитается (рис. 5).

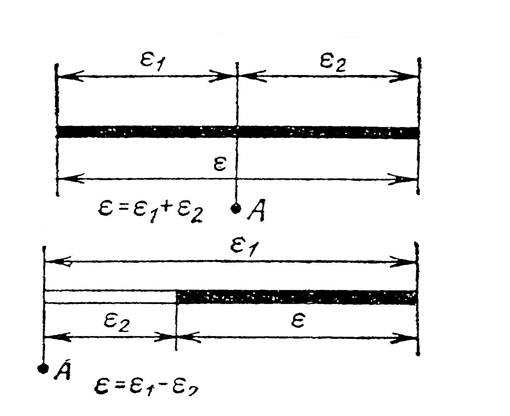

Рис. 5. Освещенность точек, не лежащих против конца линии

При общем равномерном освещении контрольные точки, как правило, выбираются посередине между рядами светильников.

При большей длине рядов (начиная примерно от 2 h) сильно сказывается уменьшение освещенности у их концов (вдвое по сравнению с освещенностью центральных участков при рядах неограниченной длины).

Для компенсации этого достаточно продлить линию на 0,5 h за пределы освещаемой поверхности или на такой же длине у границ этой поверхности осуществить двойное значение , или дополнить продольные ряды светильников замыкающими их поперечными. При принятии одной из этих мер контрольная точка может выбираться против середины рядов.

При общем освещении больших помещений часто указанной компенсации не предусматривается в предположении, что непосредственно у торцевых стен работ не производится, ряды доводятся до торцевых стен и контрольная точка выбирается на расстоянии примерно h от последних.

Для определения ε наиболее удобны графики линейных изолюкс (рис. 6.). При пользовании мим по плану обмеряются размеры p и L (рис.7), находятся отношения и и для точки на графике с координатами и определяется ε.

Рис. 6.

Рис. 7. Размеры, определяющие положение линии по отношению к контрольной точке

Линии, для которых , при расчетах практически могут рассматриваться как неограниченно длинные.

Суммирование значений ε от ближайших рядов или их частей, освещающих точку, дает , коэффициент принимается, как и выше, и находится необходимая линейная плотность потока:

На основании чего осуществляется компоновка линий.

Для компоновки линий применются два практических приема:

1) находится общий необходимый поток ламп в линии, как ;

2) если линия достаточно длинна и правомерно пользование формулой (4), то придавая Ф возможные значения, находим

И, понимая здесь под длину светильника, выбираем подходящий вариант.

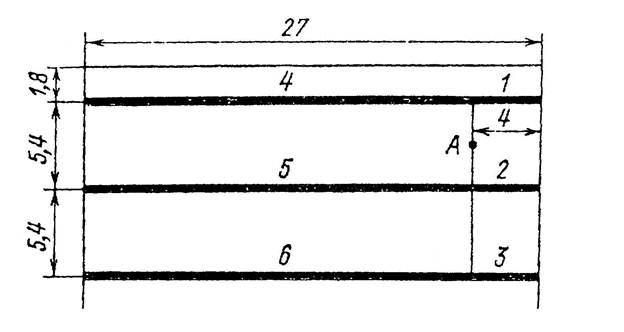

Пример 2. Необходимо рассчитать осветительную установку, показанную на рис. 8, на наименьшую Е = 300 лк при k = 1,5. Светильники ЛДР с лампами ЛБ; h= 4 м.

Рис. 8

Точка А освещается шестью «полурядами», отмеченными цифрами от 1 до 6. Значения и определенные по рис. 9 величины ε указаны в таблице 2.

Рис. 9

Таблица 2

Полуряд					ε
1 и 2	2,7		0,67		2 87
	8,0		2,0
4 и 5	2,7		0,67		2 115
	8,1		2,0

Принимая , находим

В каждом ряду полный поток ламп должен составить 3850 27=104000 лм, что соответствует 104000:(2 2850)=18 светильников 2 40 Вт, которые хорошо вписываются в ряд, заполняя его почти без разрывов (при лампах большей мощности ряд имел бы разрывы).
