Линейки поверочные

Обозначение	Форма линейки	Длины линеек, мм
ЛД
ЛТ
ЛЧ
ШП

Окончание табл. 12.3

Обозначение

Форма линейки

Длины линеек, мм

ШД



ШМ

УТ

Лекальные линейки выпускают двух классов точности 0, 1 и 2.

Линейки типа ЛТ, ЛД, ЛЧ, ШД и ШП изготавливают стальными, а линейки типа ШМ и УТ чугунными

Измерение с помощью поверочной линейки и измерительной головки. Поверочную линейку устанавливают на двух одинаковых опорах в точках наименьшего прогиба (точки Эри) (рис. 12.4).

Рис. 12.4. Измерение с помощью линейки и измерительной головки

Измерительной головкой, закрепленной в стойке или штативе, или с помощью концевых мер длины измеряют расстояние между профилем детали и линейкой в отдельных точках через шаг t (см. табл. 12.4) и строят профилограмму. Отклонение от прямолинейности оценивают по профилограмме. Вместо линейки может быть использована поверочная плита.

Измерение несколькими измерительными головками. В простейшем случае измерительное средство компаратор состоит из двух неподвижных опор, корпуса и нескольких измерительных головок, расположенных с шагом t. Установка головок на ноль производится по мере прямолинейности. По показаниям головок после установки компаратора на измеряемую деталь строится профилограмма, в опорных точках отклонения принимаются равными нулю.

Компаратор с регулируемыми опорами 1 и 4 и уровнем 3 (рис. 12.5) применяется для измерения изделий превышающих длину компаратора.

Компаратор последовательно устанавливают на нескольких участках измеряемого профиля, так чтобы каждый последующий участок включал хотя бы одну точку предыдущего. Настройка компаратора и снятие отсчетов с измерительных головок и шкал регулируемых опор производится при нулевом показании уровня.

Рис. 12.5. Измерение с помощью нескольких измерительных головок

Измерение оптической линейкой. В данном методе мерой прямолинейности является оптическая ось линейки (рис. 14.6). Линейка помещается на измеряемой поверхности 1 с помощью регулируемых опор 7 и 8.

Подвижный узел линейки 5 перемещается по направляющим в корпусе 2 и ощупывает профиль в заданных точках. Различие в высотах измеряемых точек приводит к смещению визирной марки 6 относительно оптической оси прибора, которое определяется с помощью измерительного микроскопа 4. По измеренным высотам отдельных точек строится профилограмма, по которой определяется отклонение от прямолинейности.

Рис. 12.6. Измерение оптической линейкой

Измерение гидростатическим уровнем. Образцом прямолинейности является уровень жидкости.

Данный метод можно реализовать двумя вариантами: по дифференциальной схеме с помощью двух одинаковых уровней (рис. 12.7.) или с помощью одного или нескольких гидростатических уровней присоединенных к уравнительному сосуду.

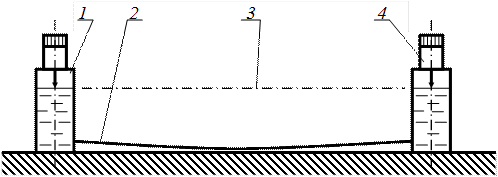

Рис. 12.7. Измерение прямолинейности гидростатическими уровнями

Гидростатические уровни 1 и 4 устанавливают на измеряемой поверхности. Один из них (или уравнительный сосуд) занимает постоянное положение, а другой перемещается шагами в другие точки измерения. Уровень жидкости 3 остается постоянным. Каждый раз фиксируется изменение показаний неподвижного и подвижного уровней. Если уровни одинаковые, то смещение по высоте измеряемой точки относительно начальной равно половине разности показаний уровней. При применении уравнительного сосуда смещение точки по высоте равно изменению показаний перемещаемого уровня. По измеренным высотам строится профилиграмма. Отклонение от прямолинейности определяется по профилограмме.

Измерение изменений наклонов отдельных участков профиля. Измерение производится шаговым методом с помощью двухопорного мостика с расстоянием между опорами равным шагу t. Мостик перемещается шагами t вдоль измеряемого профиля. Измерение изменений наклона отдельных участков может производиться различными способами.

Рис. 12.8. Измерение наклона с помощью уровня

С помощью измерительного уровня (рис. 12.8). При этом измеряется изменение наклонов относительно горизонтальной плоскости.

Угол наклона мостика может быть измерен с помощью автоколлиматора (рис. 12.9). В этом случае на мостике 2 помещается зеркало 1.

Автоколлиматор 3 выставляется приблизительно параллельно измеряемому профилю, и измеряются изменения наклонов зеркала относительно оптической оси автоколлиматора.

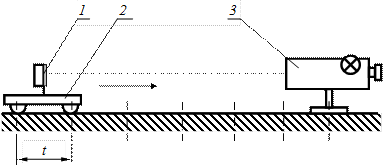

Рис. 12.9. Измерение наклона с помощью автоколлиматора

Можно измерять угол наклона мостика лазерным интерферометром. На мостике помещается специальный отражатель, измеряются изменения наклонов относительно лазерного луча.

По измеренным изменениям наклонов участков рассчитываются разность высот крайних точек участков, а затем – значение высот точек относительно базы измерения, по которым строится профилограмма. Отклонение от прямолинейности определяется по профилограмме.

Измерение отклонений от плоскостности (прямолинейности) может осуществляться непрерывным или дискретным (шаговым) методами.

При дискретном методе измерение производится в точках, чем больше число измеряемых точек, тем полнее результат измерения соответствует стандартному определению отклонения от плоскостности. Для прямоугольных поверхностей точки измерения располагаются на продольных, поперечных и диагональных сечениях. Если измерения производятся относительно плоской базы, то достаточно измерять точки на продольных и поперечных сечениях.

Количество точек измерения n₁ на линии измерения в продольном направлении L ₁ определяется по табл. 12.4 в зависимости от длины нормируемого участка. Шаг для измерения в поперечном направлении L ₂ обычно принимают равным продольному.

Таблица 12.4
