СОДЕРЖАНИЕ

1. Пояснительная записка……………………………………………………………………………....3

2. Методические указания по изучению дисциплины...... ………………………………………….4

3. Методические указания по выполнению домашней контрольной работы № 1 ………………….10

4. Требования к выполнению и оформлению контрольной работы №1…………………………………10

5. Рекомендуемая литература............................................. …………………………………………..10

6. Содержание контрольной работы № 1......................... …………………………………………...11

7. Варианты графической части контрольной работы……………………………………………………………..11

8. Задания контрольной работы № 1

• Задание 1................................................................. ……………………………………………13

• Задание 2.................................................................. ……………………………………………….17

• Задание 3.................................................................. ……………………………………………27

• Задание 4................................................................. …………………………………………….32

• Задание 5................................................................. …………………………………………….47

• Задание 6………………………………………………………………………………………………..59

ЗАДАНИЯ ДЛЯ ВЫПОЛНЕНИЯ КОНТРОЛЬНОЙ РАБОТЫ № 1

Задание1

«Титульный лист»

Цель - научиться писать чертежным шрифтом.

Содержание. Выполнить титульный лист чертежным шрифтом согласно образцу (рис. 1). Работу выполнить на листе чертежной бумаги формата А4 (297x210), согласно ГОСТ 2.304-81 ЕСКД: Шрифты чертежные.

Основные теоретические сведения по теме «Чертежный шрифт»

Все надписи на чертежах должны быть выполнены чертежным шрифтом. Начертание букв и цифр чертежного шрифта устанавливаются стандартом ГОСТ 2.304-81. Он определяет в миллиметрах высоту и ширину букв и цифр, толщину лини! обводки, расстояние между буквами, словами и основаниями строк.

Наклон букв и цифр к строке - 75 ^е. Размер шрифта определяется высотой прописных букв в миллиметрах (h). Высота букв измеряется перпендикулярно к основанию строки. Стандартом установлены следующие размеры шрифта: 1,8 (не рекомендуется» но допускается); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Нижние и боковые элементы букв Д, Ц, Щ Ъ, цифры 4 и верхний элемент буквы Й выполняют за счет промежутков между буквами и строками.

Толщину (d) линии обводки определяют в зависимости от высоты буквы и цифры (h) и она равна 0,1h.

Ширина (g) букв большинства прописных букв равна 6d, некоторые - больше или меньше этой величины в зависимости от конструкции буквы: Щ - 9 d, Ж. Ф, III, Ъ - 8 d, АД М, X, Ц, Ы, Ю - 7 d, Г, Е, 3, С - 5 d.

Высота строчных букв соответствует высоте предыдущего меньшего размера шрифта. Верхние и нижние элементы строчных букв выполняются за счет расстояний между строками. Эти элементы выходят за строку на Зd.

Ширина большинства строчных букв равна 5d, остальных - больше или меньше: щ – 8d, ж, ф, ш, т - 7 d, м, ц, ъ, ы, ю – 6d, с, з - 4 d.

Ширина большинства цифр – 5d, но есть исключения цифр «4» - 6 d, «1» - Зd.

Высота цифр любого из размеров шрифта равна высоте прописных букв. Высота букв и цифр на чертежах должна быть не менее 3,5 миллиметра.

Расстояние между буквами и цифрами в словах принимают равное значению 2d, между словами и числами – 6d. Между некоторыми прописными буквами, например, между Г и А или Т и А, Г и Д, Р и А промежутки уменьшают до размера равного толщине обводки. Расстояние между нижними линиями строк равно 17d.

Методические указания.

Оформлять чертежи надписями надо аккуратно. Нечетко сделанные надписи или небрежно написанные буквы могут быть неправильно поняты при чтении чертежа.

При выполнении надписей чертежным шрифтом рекомендуется предварительно начертить сетку, образованную двумя горизонтальными линиями с расстоянием между ними равным высоте букв, которую делим на десять равных частей и проводим десять горизонтальных линий. Затем проводим вертикальные линии с наклоном 75, расположенные друг от друга на расстоянии, равном ширине букв. Контуры букв намечают тонкими линиями. Убедившись, что буквы написаны правильно, их обводят мягким карандашом. После овладения навыками написания букв и цифр можно проводить только верхнюю и нижнюю линии строк.

Основную надпись вы будете заполнять шрифтом 3,5, название чертежа - шрифтом 5 или 7.

Порядок выполнения.

1. Изучить ГОСТ 2.304 -81 «Шрифты чертежные» и теоретический материал, рекомендуемой литературы.

2. Подготовить рабочее место, инструменты, бумагу и пособия.

3. Ознакомиться с содержанием титульного листа и образцом выполнения.

4. Наметить расположение текста титульного листа

5. Выполнить карандашом титульный лист, предварительно нанеся сетку и придерживаясь очертаний букв и цифр, указанных ГОСТ 2.304 -81.

6. Проверить правильность выполнения надписей. Выполнить обводку.

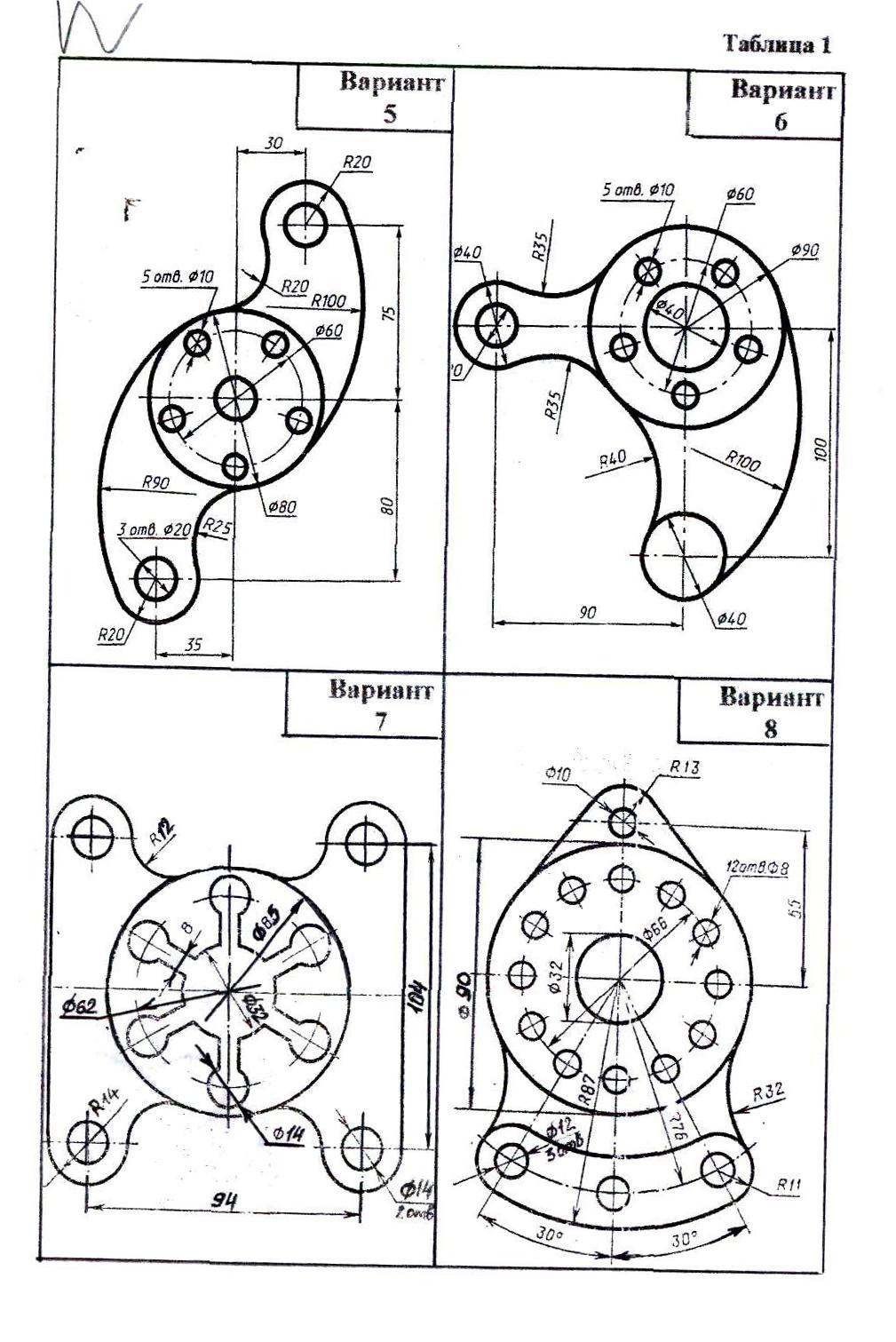

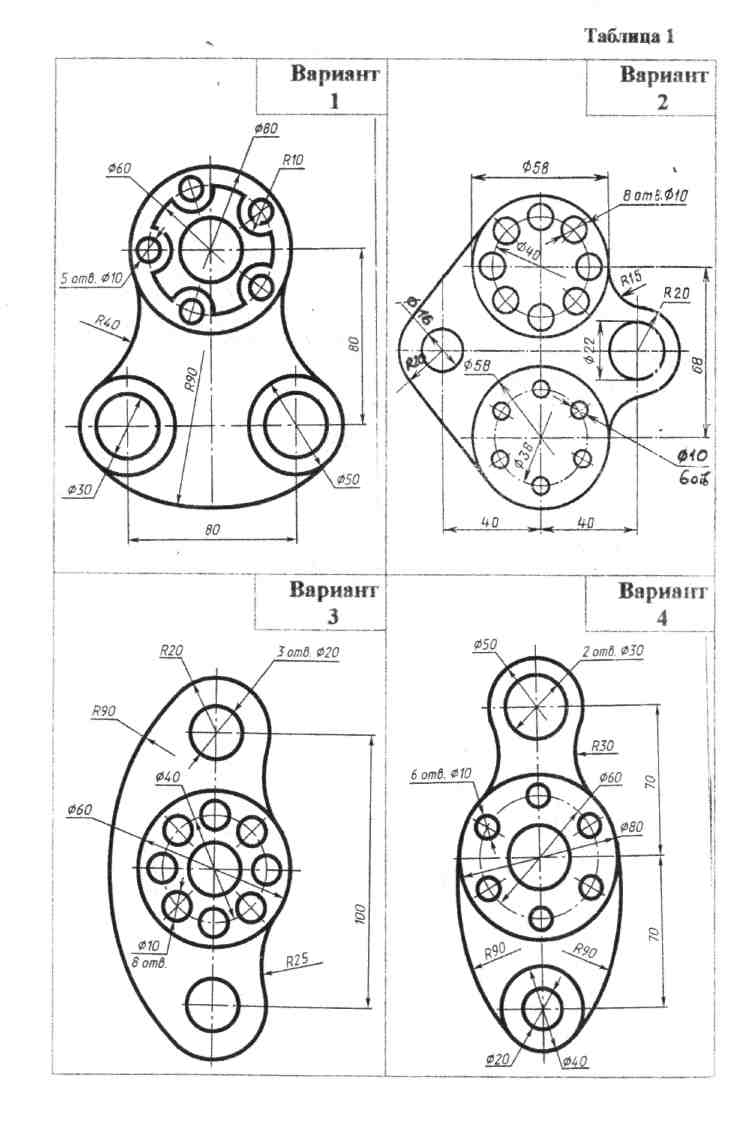

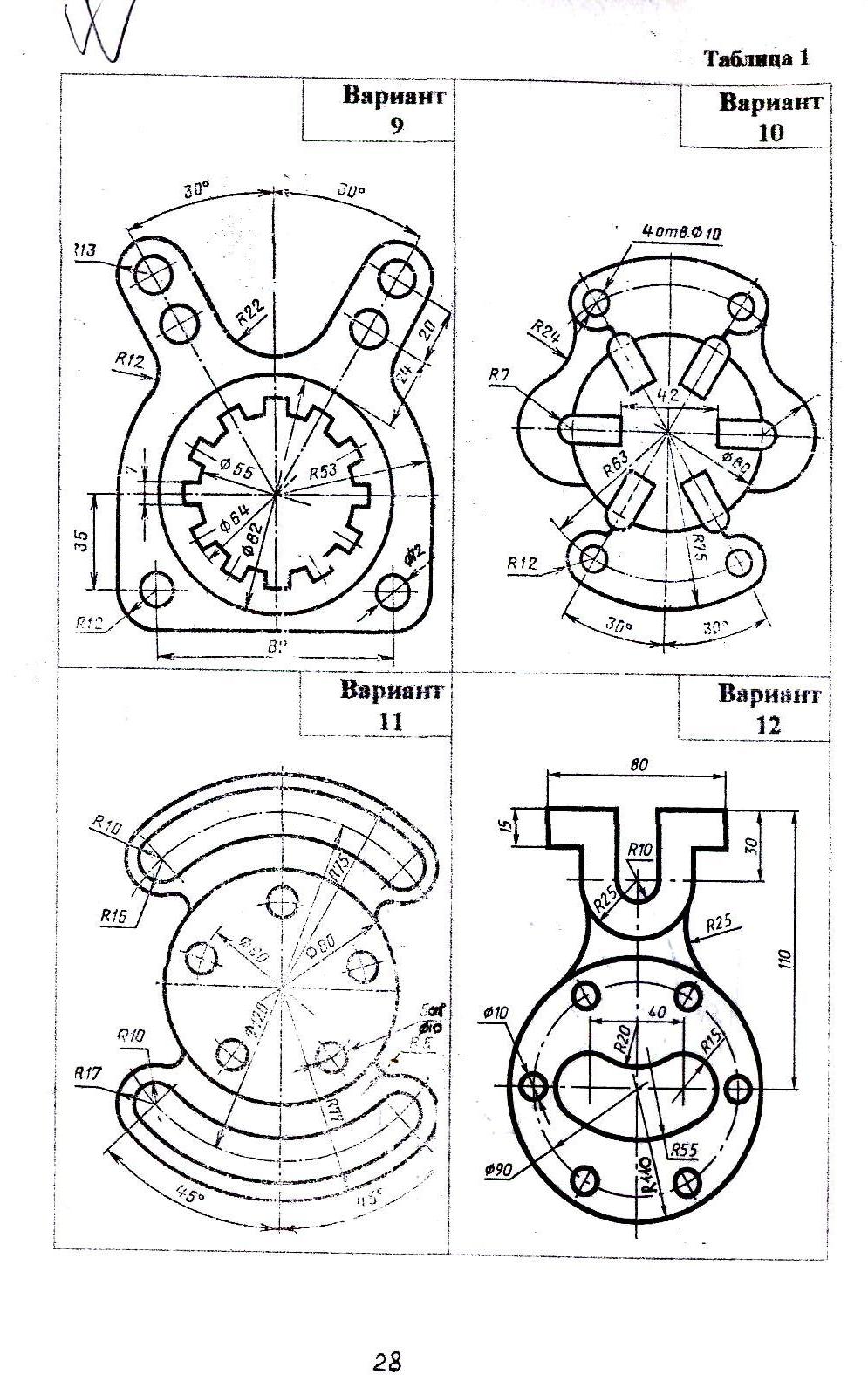

Содержание. На листе чертежной бумаги формата А4 построить контур детали в масштабе 1:1 с делением окружности на равные части и построением сопряжений; нанести размеры. Образец выполнения дан на рис. 2. Варианты графической работы приведены в таблице 1.

Основные теоретические сведения по теме «Линии»

Каждый чертеж рекомендуется предварительно выполнять сплошными тонкими линиями.

После проверки правильности формы, размеров, а также компоновки полученного изображения и удаления всех вспомогательных линий чертеж обводят линиями различного начертания и толщины согласно ГОСТ 2.303 -68.

ГОСТом установлены следующие типы линий: сплошная (основная толстая, тонкая и волнистая), штриховая, штрихпунктирная (тонкая и утолщенная) линия, с изломами и разомкнутая.

Сплошная толстая основная линия применяется для изображения видимого контура предмета, линий пересечения одной поверхности с другой и контура вынесенного сечения. Выполняется толщиной, условно обозначаемой 8 и выбираемой в пределах от 0,6 до 1,5 мм в зависимости от размеров и сложности изображения, а также от формата чертежа. Выбранная толщина линии должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

Сплошная тонкая линия выполняется толщиной S/2 до S/3, предназначена для проведения выносных и размерных линий, для штриховки сечений, линии контура наложенного сечения, линии-выноски, полки линий выносок.

Волнистой линией показывают линии обрыва и линии разграничения вида и разреза, выполняется от руки толщиной S/2 до S/3.

Штриховая линия выполняется толщиной от S/2 до S/3. Применяют для изображения на чертежах линий невидимого контура. Штриховая линия состоит из отдельных штрихов, причем длина штрихов должна быть одинакова и берется в пределах 2-8 мм в соответствии с толщиной линии, а расстояние между штрихами примерно в 2-4 раза меньше их длины.

Штрихпунктирнаялиния выполняется толщиной S/2 до S/3, длина штрихов должна быть одинакова в пределах 5-30 мм; расстояние между штрихами рекомендуется выполнять приблизительно равными 1/5 длины штриха. Штрихпунктирные линии должны заканчиваться штрихами; применяются для изображения осевых и центровых линий, причем центр окружности изображается пересечением штрихов.

Штрихпунктирная тонкая с 2 точками применяется для изображения линий сгиба на развертках и частей изделия в крайних или промежуточных положениях.

Утолщенная штрихпунктирная линия применяется для обозначения поверхности, подлежащей термической обработке или покрытию.

Разомкнутую линию применяют для обозначений линий сечений, толщина от S до 1,5 S.

Основные теоретические сведения по теме «Сопряжения»

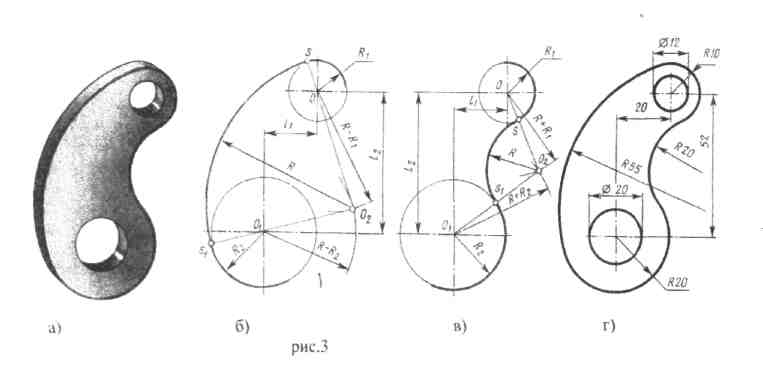

Контуры многих деталей имеют плавные переходы одной линии в другую. Такие плавные переходы называют сопряжением. Различают сопряжение одной прямой с другой прямой, прямой с кривой, одной кривой с другой кривой.

Сопряжения прямой линии и окружности, сопряжение двух окружностей может быть внешним (рис. 3 б), внутренним (рис. Зв) и смешанным.

При построении сопряжений должны учитываться три элемента: радиус дуги перехода, центр сопряжения и точки касания.

Точки, в которых одна линия переходит в другую, называют точками сопряжений. Центры, из которых проводят дуги, для построения сопряжений называют центрами сопряжений. Радиус дуги, с помощью которого осуществляют построение сопряжения, называют радиусом сопряжения.

Для построения сопряжения необходимо:

1. найти центр сопряжения

2. найти точки сопряжения

3. провести дугу заданного радиуса между точками сопряжений, поставив опорную точку циркуля в центр сопряжения.

Основные теоретические сведения по теме «Деление окружности на равные части»

Деление окружности можно произвести несколькими способами:

• с помощью таблице хорд,

• с помощью чертежных инструментов, с построением несложных графических построений.

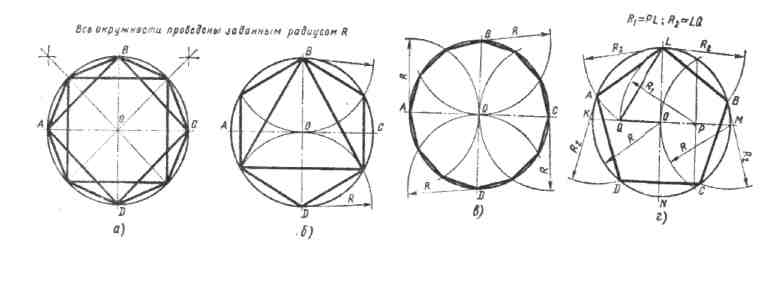

На рисунке 4 показано деление окружности с помощью циркуля на равные 3, 6, 4, 8, 5,12 частей.

Рис. 4.

Основные теоретические сведения по теме «Нанесение размеров»

Для определения величины изображенного изделия или какой-либо его части по чертежу на нем наносят размеры. Размеры разделяют на: линейные и угловые Линейные размеры характеризуют длину, ширину, толщину, высоту, диаметр или радиус измеряемой части изделия. Угловые размеры характеризуют величину углов.

Линейные размеры указывают в миллиметрах, но обозначение единицы измерения не выносят. Угловые размеры указывают в градусах, минутах и секундах, единицы измерения указываются.

Общее количество размеров на чертеже должно быть наименьшим, но достаточным для изготовления и контроля изделия. Правила нанесения размеров установлены ГОСТ 2.307-68.

При нанесении размеров нужно помнить, что на всех чертежах независимо от масштаба наносят действительные размеры изделий.

Каждый размер на чертеже наносят только один раз; повторение размера не допускается.

Размеры на чертежах указывают размерными числами, размерными и выносными линиями.

Размерную линию проводят параллельно тому отрезку, линейный размер которого наносят на расстоянии 7-10 мм от контура изображения. Расстояние между параллельными размерными линиями 7-10 мм.

Размерную линию ограничивают стрелками. Величина стрелки зависит от толщины линии видимого контура. Все стрелки на чертеже должны быть одинаковыми. Если на размерной линии нет места для стрелок, размерную линию продолжают за выносные линии и стрелки ставят снаружи.

Выносные линии проводят перпендикулярно к размерным; выходят за концы стрелок размерной линии на 1-5 мм. Необходимо избегать пересечения размерных и выносных линий.

Над размерной линией пишут размерное число. В пределах одного чертежа размерные числа выполняют цифрами одного размера (обычно принимают шрифт размером 3,5 мм). Расстояние от размерной линии до размерного числа - 1мм. Размерные числа не допускается пересекать линиями. Если размерное число ставится на площади, подлежащей штриховке, то штриховку у размерного числа прерывают. Если размерная линия горизонтальна, размерное число пишут над размерной линией. Если размерная линия вертикальна, размерное число пишут слева от размерной линии. Если на чертеже несколько параллельных размерных линий, то размерные числа пишут справа и слева от оси (в шахматном порядке). Сначала пишут меньший, потом больший размер.

Угловые размеры наносят так, как показано на рис. 5а. Размерная линия в этом случае -дуга окружности. Центр дуги расположен в вершине угла.

Размер окружности всегда показывают размером диаметра (рис. 5 б). Перед размерным числом наносят знак 0. Знак представляет собой окружность высотой 5/7 высоты размерного числа, пересеченную косой чертой под углом 75*к размерной линии.

Размер дуги окружности всегда показывают размером радиуса. Перед размерным числом наносят знак R (рис. 5 в).

Размеры элементов квадратной формы наносят, как показано на рис. 5 г. Высота знака (квадрата) равна 4/7 высоты цифр размерных чисел.

Если на изображении предмета имеются элементы одинаковой формы и размеров (отверстия, пазы и т.п.), то рекомендуется наносить размеры только одного элемента с указанием количества этих элементов.

Порядок выполнения.

1. Изучить ГОСТы и теоретический материал по темам «Линии», «Сопряжения», «Деление окружности на равные части» и «Нанесение размеров» рекомендуемой литературы.

2. Подготовить рабочее место, инструменты, бумагу и пособия.

3. Ознакомиться с содержанием индивидуального задания и образцом выполнения.

4. Внимательно изучить геометрическую форму детали.

5. Наметить расположение изображения детали на листе.

6. Выполнить необходимые построения тонкими линиями.

7. Проверить правильность выполнения задания.

8. Проставить размеры.

9. Выполнить обводку.

10. Заполнить основную надпись.

Задание 3.

«Пересечение плоскостей»

Цель:

• развить пространственное мышление
• изучить виды проецирования
• научиться определять линию пересечения плоскостей
• научиться определять видимость.

Содержание. Построить линию пересечения плоскостей, каждая из которых задана координатами проекций трех точек α(АВС) и β (DEF) на листе чертежной бумаги формата А3 (297×420). Образец выполнения дан на рис. 8. Координаты точек для выполнения задачи приведены в таблице 2.

Таблица 2.
