Приспособления. Примеры выбора расчетных параметров при расчете точности

Примеры выбора расчетных параметров при расчете точности

Пример 1.

В приспособлении фрезой 5 обрабатывается плоская поверхность А заготовки в размере а с допуском d_а. Заготовка 4 устанавливается на установочные элементы (опорные пластины) 3 базовой поверхностью Б. Приспособление опорной поверхностью В корпуса 2 контактирует со столом 1 фрезерного станка (рис. 11.1). Так как направление расчетного параметра должно совпадать с направлением выполняемого при обработке заготовки размера и определять точность относительно положения рабочей поверхности установочных элементов (поверхность Б) и поверхности корпуса приспособления, контактирующей со станком (поверхность В), в качестве расчетного параметра следует принять либо допуск параллельности к определенной длине поверхности Б установочных элементов относительно поверхности В корпуса приспособления, либо допуск конструктивного заданного размера между поверхностью Б иВ приспособления.

Рис. 11.1. Установка приспособления опорной поверхностью В корпуса 2 на стол фрезерного станка.

Пример 2.

На фрезерном станке обрабатывается заготовка 4 по поверхностям А и В в размерах а и в сдопусками d_а и d_в. Базовыми поверхностями Б и Г заготовка устанавливается на опорные пластины 3 и 5 в корпусе 2 приспособления. Корпус контактирует со столом 1 фрезерного станка плоскостью Д. Его положение относительно Т-образных пазов стола обеспечивается направляющими шпонками 6 (рис. 11.2).

При анализе выполняемых размеров а и в, схем базирования и установки, можно установить, что допуск параллельности обрабатываемой поверхности А и В относительно Б и Г детали 4 может быть в пределах допуска d_а и d. Положение заготовки будет определяться положением рабочих поверхностей установочных элементов 3 и 5 относительно поверхностей, контактирующих с поверхностями стола станка и определяющих положение приспособления на станке

В качестве расчетных здесь следует брать два параметра:

• допуск параллельности плоскости Г установочных элементов 3 относительно плоскости Д корпуса приспособления;

• допуск параллельности плоскости Б опорной пластины 5 и боковой поверхности Е направляющих шпонок 6 корпуса.

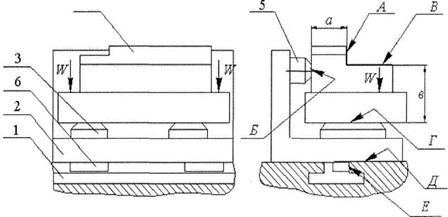

Рис. 11.2. Установка заготовки поверхностями А и В на стол фрезерного станка.

В случае, если допуск d_а большой (например, 0,75 мм), а допуск d_в, меньше (0,12 мм), то расчет приспособления следует вести по одному параметру, то есть допуску параллельности плоскости Г установочных элементов 3 и плоскости Д корпуса приспособления. Здесь допуск параллельности поверхности А и Б заготовки (на всей длине) принимается равным допуску d_ато есть 0,75 мм, так как это связывается с допустимым отклонением от // плоскости Б пластины 5 относительно боковой поверхности Е шпонок 6 (он принимается 1/2 или 1/3 приведенного допуска параллельности заготовки). Например, если длина детали 150 мм, длина пластины 5-50 мм, то допуск // на этой длине 0,25 мм. На чертеже приспособления следует указать допуск параллельности поверхности Б и боковой поверхности Е шпонок, равный 0,1 мм (0,25 (1/2,5) или 0,2 на длине 100 мм.

Пример 3.

Заготовка 2 устанавливается на наружную поверхность В тарельчатых пружин 7 по отверстию диаметром d и закрепляется закручиванием винта 5 в корпусе 1. При этом через детали 3, 4 и 6 осевая сила от винта 5 передается на пружины 7 (рис. 11.3).

Рис. 11.3. Установка заготовки на наружную поверхность тарельчатых пружин по отверстию.

Исходной величиной для расчета на точность является допуск соосности (допустимый эксцентриситет) осей отверстия диаметром d и наружной поверхности диаметром Д.

За расчетный параметр следует принять отклонение от соосности (эксцентриситет) установочной поверхности А корпуса (оси корпуса) приспособления и цилиндрической наружной поверхности В пружин 7. Именно от эксцентриситета осей поверхностей А и В будет зависеть точность изготовления детали по относительному расположению цилиндрических поверхностей.
