по выполнению лабораторных работ по физике

для студентов, обучающихся по специальности

190601 «Автомобили и автомобильное хозяйство»

Бронницы 2011

Бронницкий филиал

«МОСКОВСКИЙ АВТОМОБИЛЬНО-ДОРОЖНЫЙ
ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ (МАДИ)»

Кафедра МЕН

	«УТВЕРЖДАЮ» Заместитель директора Бронницкого филиала МАДИ (ГТУ)   _ ___________________ С.Н.Пестова

по выполнению лабораторных работ по физике

для студентов, обучающихся по специальности

190601 «Автомобили и автомобильное хозяйство»

Бронницы 2011

Перечень лабораторных работ

1. Нормальные моды струны.

2. Определение скорости звука.

3. Опыт Юнга.

4. Изучение дифракционной решетки.

5. Определение отношения теплоемкостей газа при постоянном давлении и постоянном объеме.

Лабораторная работа № 1.

Нормальные моды струны

Цель работы:

• Знакомство с компьютерной моделью колебания струны.
• Экспериментальное исследование процесса возникновения стоячих волн.
• Экспериментальное определение нормальных мод струны.

Основные понятия:

Если волны, бегущие по струне во встречных направлениях, имеют синусоидальную форму, то при определенных условиях они могут образовать стоячую волну.

Пусть струна длины l закреплена так, что один из ее концов находится в точке x = 0, а другой – в точке x = l. В струне создано натяжение T.

Рисунок 1 Стоячая волна

По струне одновременно распространяются в противоположных направлениях две волны одной и той же частоты:

y₁(x, t) = A cos (ωt + kx) – волна, бегущая справа налево;

y₂(x, t) = –A cos (ωt – kx) – волна, бегущая слева направо.

В точке x = 0 (один из закрепленных концов струны) падающая волна y₁ в результате отражения порождает волну y₂. При отражении от неподвижно закрепленного конца отраженная волна оказывается в противофазе с падающей. Согласно принципу суперпозиции

y = y₁ + y₂ = (–2A sin ωt) sin kx.

Это и есть стоячая волна. В стоячей волне существуют неподвижные точки, которые называются узлами. Посередине между узлами находятся точки, которые колеблются с максимальной амплитудой. Эти точки называются пучностями.

Оба неподвижных конца струны должны быть узлами. Приведенная выше формула удовлетворяет этому условию на левом конце (x = 0). Для выполнения этого условия и на правом конце (x = l), необходимо чтобы kl = nπ, где n – любое целое число. Это означает, что стоячая волна в струне возникает не всегда, а только в том случае, если длина l струны равняется целому числу полуволн:

Набору значений λ_n длин волн соответствует набор возможных частот f_n:

где

скорость распространения поперечных волн по струне. Каждая из частот f_n и связанный с ней тип колебания струны называется нормальной модой. Наименьшая частота f₁ называется основной частотой, все остальные (f₂, f₃, …) называются гармониками. На рисунке 1 изображена нормальная мода для n = 2.

В стоячей волне нет потока энергии. Колебательная энергия, заключенная в отрезке струны между двумя соседними узлами, не транспортируется в другие части струны. В каждом таком отрезке происходит периодическое (дважды за период Т) превращение кинетической энергии в потенциальную и обратно как в обычной колебательной системе. Но в отличие от груза на пружине или маятника, у которых имеется единственная собственная частота

струна обладает бесчисленным количеством собственных (резонансных) частот f_n. На рисунке 2 изображены несколько типов стоячих волн в струне, закрепленной на обоих концах.

Рисунок 2 Гармоники

Скорость поперечных волн в натянутой струне или резиновом жгуте зависит от погонной массы μ (т. е. массы единицы длины) и силы натяжения T:

Методика измерений:

Запустите программу «Открытая физика 2.5 часть 1.». Выберите в разделе «Содержание» пункт 2.6 «Механические волны». Прочитайте краткие теоретические сведения. Необходимое запишите в свой конспект.

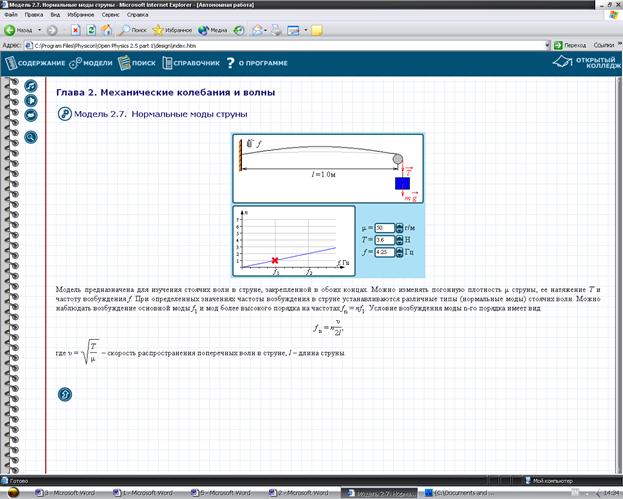

Перейдите от окна теории к окну модели, щелкнув по изображению «Модель. Нормальные моды струны». Внимательно рассмотрите рисунок, найдите все регуляторы и другие основные элементы.

Зарисуйте поле эксперимента и схему лабораторной установки. Изменяя значения регуляторов m, T, и f, пронаблюдайте на экране колебания струны. Изменяя частоту, добейтесь явления резонанса.
