Указание допусков формы и расположения поверхностей на чертежах

1. Допуски формы и расположения поверхностей указывают на чертежах условными обозначениями. Указание допусков формы и расположения текстом в технических требованиях допустимо лишь в тех случаях, когда отсутствует знак вида допуска.

2. При условном обозначении данные о допусках формы и расположения поверхностей указывают в прямоугольной рамке, разделенной на части:

• в первой части – знак допуска

• во второй части – числовое значение допуска, а при необходимости и длину нормируемого участка

• в третьей и последующих частях – буквенное обозначение баз (рис.9.5).

рис.9.5. Обозначение допусков формы и расположения на чертежах.

3.. Рамку рекомендуется выполнять в горизонтальном положении. Пересекать рамку допуска какими-либо линиями не допускается.

4. Если допуск относится к оси или к плоскости симметрии, то соединительная линия должна быть продолжением размерной линии (рис. 9.6., а). Если же отклонение или база относятся к поверхности, то соединительная линия не должна совпадать с размерной.

5. Если размер элемента уже указан, размерная линия должна быть без размера, и ее рассматривают как составную часть условного обозначения допуска.

6. Числовое значение допуска действительно для всей поверхности или длины элемента, если не задан нормируемый участок.

7. Если для одного элемента необходимо задать два разных вида допуска, то рамки допуска можно объединять и располагать их так, как показано на рис 9. Базы обозначают зачерненным треугольником, который соединяют при помощи соединительной линии с рамкой допуска или рамкой, в которой указывают буквенное обозначение базы.

8. Если нет необходимости выделять как базу ни одну из поверхностей, то треугольник заменяют стрелкой.

9. Линейные и угловые размеры, определяющие номинальное расположение элементов, ограничиваемых допуском расположения, указывают на чертежах в прямоугольных рамках.

10. Если допуск расположения или формы не указан как зависимый, то его считают независимым.

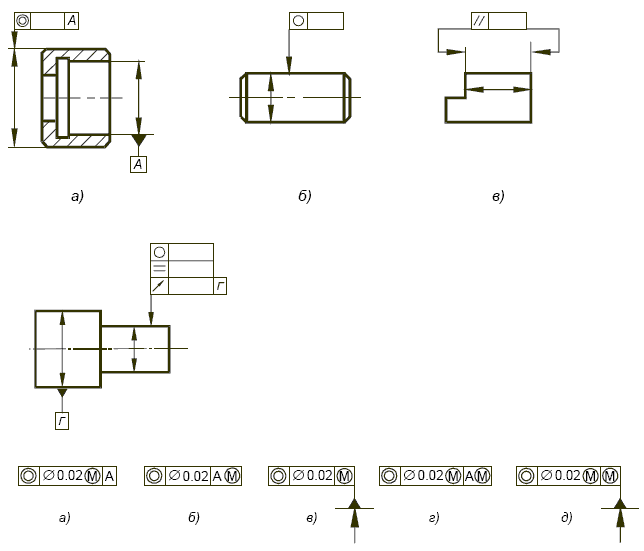

рис.9.6. Обозначения Обозначение допусков формы и расположения на чертежах
