Калориметричний (тепловий) метод вимірювання потужності й енергії

Калориметричний метод широко застосовується для вимірювань потужності на високих та надвисоких частотах, наприклад для вимірювання втрат у феромагнітних матеріалах, а також для визначення енергетичних параметрів лазерного випромінювання. Метод засновано на перетворенні електромагнітної енергії на теплову і визначенні змін параметрів якого-небудь нагрітого тіла (температура, видовження, електричний опір, кількість речовини, що змінила агрегатний стан і т. ін.) Калориметричний метод – це єдиний метод, при якому вимірювана потужність (енергія) поглинання безпосередньо перетворюється у вихідний сигнал або порівнюється з відомою потужністю постійного струму. В залежності від виду калориметричного середовища (теплоносія) калориметри діляться на рідинні, газові і твердотілі. Як рідкі теплоносії використовують мінеральні оливи, дистильовану воду, нітробензол, кремній-органічні рідини та ін.

Калориметричний метод можна використовувати для вимірювання енергії, пропорційної до кількості тепла, що виділилося за визначений відрізок часу (калориметричні інтегратори), а також для вимірювання потужності.

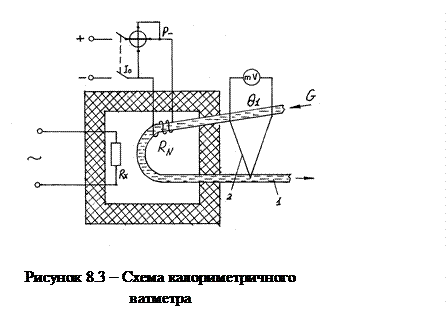

Калориметричні ватметри зазвичай працюють в діатермічному режимі, при якому потужність визначається за зміною температури калориметричного середовища. Схема такого ватметра показана на рис. 8.3. Потужність P_x, що споживається навантаженням R_x, визначається з різниці температур рідини (теплоносія) 1 на виході і вході калориметра, яка вимірюється за допомогою термобатареї 2 і мілівольтметра при постійній витраті рідини

P_x=C · G · (Θ₂ – Θ₁), (8.20)

де C – питома об’ємна теплоємність рідини, Дж/(м³∙К); G – об’ємна витрата рідини, м³/с; Θ₁ і Θ₂ – температура рідини відповідно на вході і на виході калориметра.

Калориметричний ватметр зазвичай калібрують шляхом пропускання відомого постійного струму І ₀ резистором з відомим опором R_N, що розташований в калориметрі.

Калориметричний метод вимірювання енергії і потужності характеризується похибками від зміни температури оточуючого середовища (або температури теплоносія на вході в калориметр), а також від нестабільності теплових властивостей і швидкості теплоносія.

Нижня межа вимірювання калориметричних ватметрів зазвичай становить 1 мВт. В діапазоні частот 50кГц…1МГц похибка вимірювання лежить в межах 0,1–2%.
