Модель формата файла обмена

Формат файла обмена должен быть применим различными компьютерными системами независимо от их технологического оборудования. Спецификация должна охватить всю информацию о признаках жизнедеятельности, которая описана внутри DIM. С точки зрения компьютеризированного изготовления, формат файла обмена должен допускать быстрый доступ ко всем фрагментам данных, а также должен быть способен к хранению данных относительно любых средств информации.

Формат файла обмена включает главный абонентский аппарат элементов данных модели информационной области представления информации о признаках жизнедеятельности. Рис. 3.1 показывает, какие части «Жизненной» модели должны быть выполнены.

Внутреннее внедрение Архива пациента на рис. 3.1 не определено подробно, и таким образом, остается место для различных внедрений. Также не обязательно иметь систему, которая сохраняет Архив пациента. Однако, если Архив пациента существует, то он должен содержать необходимые атрибуты для каждого сохраненного файла регистрации с использованием формата File Exchange. Имена и типы атрибутов приведены в таблице 1.

Выделенная область показывает, какие части Модели информационной области признаков жизнедеятельности используются форматом файла обмена.

Основное предположение при формировании структуры формата - то, что данные сохраняются в файле, который состоит из различных секций. На рис. 3.2 показаны секции, которые файл может содержать, и их связи. Файл состоит из Секции Идентификации, Секции Представления Системы Медицинских Приборов, Секции Демографии, Мастера специальной секции (необязательная), Секций Изображения (необязательный) и Секции Архива Сеанса.

Рис. 3.1

Таблица 3.1. Атрибуты в Архиве пациента для каждого файла, сохраненного в формате файла обмена.

Имя атрибута	Тип атрибута	Примечание
Handle	Указатель	Уникальный 16-, 32- or 64- битный (определенный архитектурой системы) указатель на операторы файла.
System-Id	8-ричная строка	Идентификатор системы, в которой сохранен файл.
System-Name	8-ричная строка	Имя файла или гипертекстовая связь на имя файла.
Processing-History	8-ричная строка	Например, “Не выполнялся”
Protection	8-ричная строка	Например, “Оригинальная запись, не подлежит корректировке”

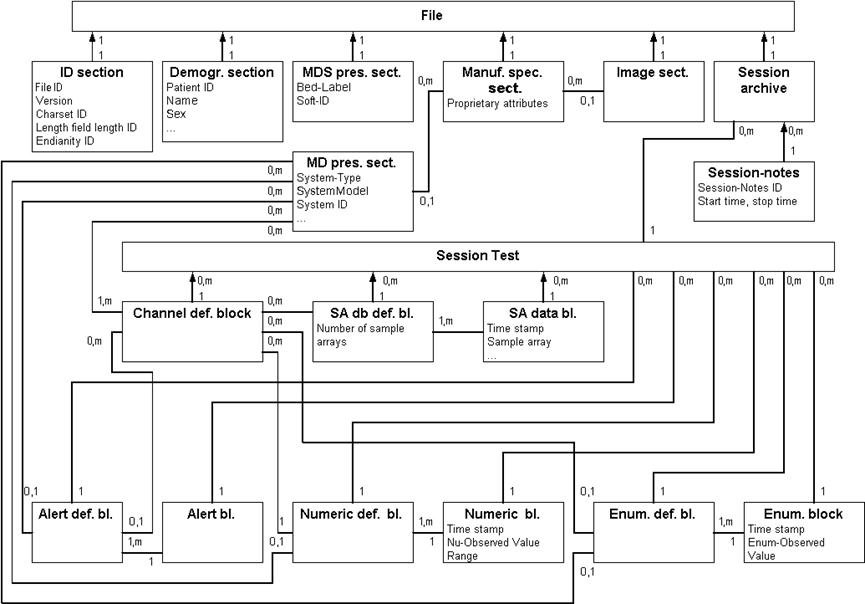

Рис. 3.2. Полная диаграмма формата файлов обмена

Секция Идентификации сравнительно коротка и содержит только «волшебный номер», который программы могут использовать, чтобы проверить, имеет ли файл правильный тип и некоторую глобальную информацию относительно типа кодирования файла, который определяет, какое представление (littleendian или bigendian) используется в многобайтовых двоичное числах. Секция Представления Системы Медицинских Приборов представляет медицинские приборы, которые использовались, чтобы получить информацию о признаках жизнедеятельности. Демографическая Секция хранит связанную информацию о пациенте, типа имени, даты рождения, пола и т.д., которые должны остаться постоянными в течение измерения. Мастер Специальной Секции включен в формат для того, чтобы изготовители хранили такую информацию, которая представляется необходимой изготовителям приборов, но которая не имеет стандартного представления в формате. Эта секция обычно игнорируется другими пользователями файла. Необязательная Секция Изображений была включена в спецификацию благодаря популярному требованию, хотя главная цель формата состоит в том, чтобы хранить одномерные данные о признаках жизнедеятельности. Секция Изображения имеет короткую часть идентификации, которая описывает формат изображения и размер изображения так, чтобы программы, которые не используют изображения, могли игнорировать эту часть. Большая часть информации о признаках жизнедеятельности находится в Архиве Сеанса, который обычно состоит из одного или нескольких Архивов Испытаний Сеанса и необязательных Счетов Сеанса, содержащих текстовые описания Испытаний Сеанса.

Архив Испытаний Сеанса состоит из четырех типов подразделов. Блок Формирования Структуры Канала представляет каналы измерения, их вычисления, единицы измерения, выборочные частоты и т.д. и номер канала для каждого канала, который другие блоки используют, когда они обращаются к этому каналу. Типовой Блок Формирования Структуры Блока Данных Массива специфичен, потому что он не содержит фактические данные, но только формирование структуры Типовых Блоков Данных Массива. Третий тип подразделов включает Аварийный Блок Формирования структуры, Числовой Блок Формирования структуры и Блок Формирования структуры Перечисления. Эти подразделы содержат связи между каналами, приборами и размерами. Каждый из четырех последних упомянутых подразделов статический, и они определяют указатель, который используют следующие фактические блоки данных. Четвертый тип подразделов, используют, когда они должны обратиться к каналам или приборам.

Описание объектов. Эта секция определяет структуру для всех объектов в модели. После представления разрешенных типов данных различные секции файла определяются в виде таблиц. Для каждой области в секции название и тип области определяется сопровождаемым заметкой и/или возможной схемой кодирования. Последняя колонка в таблице определяет, является ли область обязательной (M), необязательной (O) или условной (C), то есть, это зависит от содержания одной из предыдущих областей в секции. Если атрибут может появляться несколько раз, признак «*» также появляется в этой колонке. Некоторые необязательные атрибуты в таблицах (например, VMO-SOURCE-LIST) внесены в список только по причине совместимости.
