Основні типи вогнегасників

3.1 Призначення і класифікація вогнегасників

Вогнегасники - технічні пристрої, призначені для гасіння пожеж в початковій стадії їх виникнення. Вогнегасники класифікуються по вигляду використовуваної огнетушащего речовини, об'єму корпусу і способу подачі вогнегасного складу.

По вигляду вогнегасної речовини:

- пінні;

- газові;

- порошкові,

- комбіновані.

За об'ємом корпуси:

- ручні малолітражні з об'ємом корпуси до 5 л;

- промислові ручні з об'ємом корпуси від 5 до 10 л;

- стаціонарні і пересувні з об'ємом корпуси понад 10 л.

За способом подачі огнетушащего складу:

- під тиском газів, що утворюються в результаті хімічної реакції компонентів заряду;

- під тиском газів, що подаються із спеціального балончика, розміщеного в корпусі вогнегасника;

- під тиском газів, закаченних в корпус вогнегасника;

- під власним тиском огнетушащего засобу.

По вигляду пускових пристроїв:

- з вентильним затвором;

- із замочно-пусковим пристроєм пістолетного типа;

- з пуском від постійного джерела тиску.

Цією класифікацією не вичерпуються всі показники багаточисельної групи вогнегасників. Постійне вдосконалення конструкції, підвищення таких показників як надійність, технологічність, уніфікація і ін. веде до створення нових, досконаліших вогнегасників. Вогнегасники маркіруються буквами, що характеризують вигляд вогнегасника, і цифрами, що позначають його місткість.

3.2 Вогнегасники пінні

Призначені для гасіння пожеж вогнегасними пінами, а самк хімічною (вогнегасники ОХП) й механічною для повітря (вогнегасник ОВП).

Хімічну піну отримують з водних розчинів кислот і лугів, механічну для повітря утворюють з водних розчинів і піноутворювачів потоками робочого газу: повітря, азоту й вуглекислого газу. Хімічна піна складається з 80 % вуглекислого газу, 19,7 % води і 0,3 % пінотворної речовини, механічна для повітря приблизно з 90 % повітря, 9,8 % води і 0,2 % піноутворювача.

Пінні вогнегасники застосовують для гасіння піною загорянь майже всіх твердих речовин, які тільки починаються, а також пальних і деяких легкозаймистих рідин на площі не більше 1м². Гасити піною електричні установки, що спалахнули, і електромережі, які знаходяться під напругою, не можна, оскільки вона є провідником електричного струму. Крім того, пінні вогнегасники не можна застосовувати при гасінні лужних металів натрію і калію, тому що вони, взаємодіючи з водою, що знаходиться в піні, виділяють водень, який підсилює горіння, а також при гасінні спиртів, оскільки вони поглинають воду, розчиняючись в ній, і при попаданні на них піна швидко руйнується.

До недоліків пінних вогнегасників відноситься:

- вузький температурний діапазон вживання (+5°С - +45°С),

-висока корозійна активність заряду, можливість пошкодження об'єкту гасіння,

-необхідність щорічної перезарядки.

Из хімічних пінних вогнегасників найбільше застосування отримали вогнегасники: ОХП-10, ОП-М и ОП-9ММ (густопінні хімічні), ОХВП-10 (повітрянно-пінні хімічні).

Хімічним пінним вогнегасником типа ОХП-10 (малюнок 1) є сталевий зварний корпус з горловиною, закритою кришкою із замочним пристроєм. Замочний пристрій, що має шток, пружину і гумовий клапан, призначений для того, щоб закривати вставлений всередину вогнегасника поліетиленовий стакан для кислотної частини заряду вогнегасника. Кислотна частина є водною сумішшю сірчаної кислоти з сірчанокислим окисним залізом. Лужна частина заряду (водний розчин двовуглекислого натрію з солодковим екстрактом) залита в корпус вогнегасника. На горловині корпусу є насадка з отвором (сприськ). Отвір закритий мембраною, яка запобігає витіканню рідини з вогнегасника. Мембрана розривається (розкривається) при тиску 0,08 - 0,14 МПа.

Для приведення вогнегасника в дію повертають рукоятку замочного пристрою на 180°, перевертають вогнегасник вверх дном і направляють сприськ у вогнище загоряння. При повороті рукоятки клапан закриває горловину кислотного стакана піднімається, кислотний розчин вільно виливається із стакана, змішується з розчином лужної частини заряду. Вуглекислий газ, що утворився в результаті реакції, інтенсивно перемішує рідину, обволікається плівкою з водного розчину, утворюючи бульбашки піни.

Утворення піни йде по наступних реакціях:

H₂SO₄ + 2NaHCO₃ → Na₂SO₄ + 2H₂O + 2CO₂

Fe(SO₄)₃ + 6H₂O → 2Fe(OH)₃ + 3H₂SO₄

3H₂SO₄ + 6NaHCO₃ → 3Na₂SO₄ + 6H₂O + 6CO₂

Тиск в корпусі вогнегасника різко підвищується і піна викидається через сприьск назовні.

При гасінні твердих матеріалів струмінь направляють безпосередньо на предмет, що горить, під полум'я, в місця найбільш активного горіння. Гасіння рідин, що горять, розлитих на відкритій поверхні, починають з країв, поступово покриваючи піною всю поверхню, що горить, в уникненні розбризкування.

Вогнегасник хімічний пінний для повітря ОХВП-10 аналогічний по конструкції, але додатково має спеціальну пінну насадку, що нагвинчується на сприськ вогнегасника і забезпечує підсос повітря. За рахунок цього при виділенні хімічної піни утворюється і механічна для повітря піна. Крім того, в цьому вогнегаснику лужна частина заряду збагачена невеликою добавкою піноутворювача типа ПО-1.

Вогнегасник хімічний пінний для повітря ВХПП-10 аналогічний по конструкції, але додатково має спеціальну пінну насадку, що нагвинчує на сприськ вогнегасника і забезпечує підсос повітря. За рахунок цього при виділенні хімічної піни утворюється і механічна для повітря піна. Крім того, в цьому вогнегаснику лужна частина заряду збагачена невеликою добавкою піноутворювача типа ПО-1.

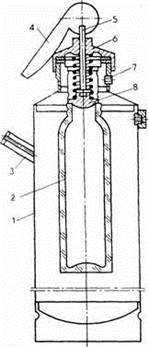

Малюнок 1 — Хімічний пінний вогнегасник ВХП -10 1- корпусу; 2- стакана з кислотною частиною заряду; 3-ручка; 4- рукоятки; 5- штока; 6- кришки; 7- сприськ; 8- клапана.

Таблиця 1 –

Технічні характеристики хімічних пінних вогнегасників

Тип вогнегасника	ВХП-10	ВХВП-10
Корисна місткість корпусу, л	8,7	8,7
Кратність виходу піни, не менше с
Довжина струн піни, м-код
Тривалість дії, с	60±5	50±10
Маса вогнегасника, кг без заряду із зарядом		14,1
Лужна частина: двовуглекислий натрій, г солодковий екстракт, г вода, л піноутворювач типа ПО-1, см^3	8,5 -
Кислотна частина: сірчанокисле окисне залізо, г сірчана кислота, г вода, см^3 водний розчин сірчаної кислоти щільністю 1,51 см^3	-

Пінні для повітря вогнегасники бувають ручні (ПВП-5 і ПВП-10) і стаціонарні (ВПП-100, ВППУ-250).

Пінний для повітря вогнегасник ПВП-10 (малюнок 2) складається із сталевого корпусу, в якому знаходиться 4-6 % водний розчин піноутворювача ПУ-1, балончика високого тиску з вуглекислотою, для виштовхування заряду, кришки із замочно-пусковим пристроєм, сифонової трубки і розтруба-насадки для здобуття високократної механічної для повітря піни.

Вогнегасник приводиться в дію натисненням руки на пусковий важіль, внаслідок чого розривається пломба і шток проколює мембрану балона з вуглекислотою. Остання, виходячи з балона через дозуючий отвір, створює тиск в корпусі вогнегасника, під дією якого розчин по сифоновій трубці поступає через розпилювач в розтруб, де в результаті перемішування водного розчину піноутворювача з повітрям утворюється механічна для повітря піна.

Кратність отримуваної піни (відношення її об'єму до об'єму продуктів, з яких вона отримана складає в середньому 5, а стійкість (час з моменту її освіти до повного розпаду) -20 хвилин. Стійкість хімічної піни 40 хвилин.

Малюнок 2 - пінний для повітря вогнегасник ПВП-10

1 - корпус; 2 - сифонова трубка; 3 - балон; 4 - рукоятка; 5 - розпилювач; 6 - розтруб з сіткою.

Таблиця 2

Основні технічні дані пінних для повітря вогнегасників

Тип вогнегасника	ПВП-5	ПВП-10
Продуктивність по піні, л
Дальність струменя піни, м-код	4,5	4,5
Тривалість дії, с
Маса вогнегасника із зарядом, кг	7,5

3.3 Вогнегасники газові

До їх числа відносяться вуглекислотні, в яких як вогнегасна речовина застосовують зріджений діоксид вуглецю (вуглекислоту), а також аерозольні і вуглекислотно-брометілові, як заряд в яких застосовують вуглеводні, що галоїдуються, при подачі яких в зону горіння гасіння настає при відносно високої концентрації кисню (14-18 %).

Вуглекислотні вогнегасники випускаються як ручні (ВУ-2, ВУ-5, ВУ-8), так і пересувні (ВУ-25, ВУ-80). Ручні вогнегасники (малюнок 3) однакові по пристрою і складаються із сталевого високоміцного балона, в горловину якого укручений замково-пусковий пристрій вентильного або пістолетного типа, сифонової трубки, яка служить для подачі вуглекислоти з балона до замково-пускового пристрою, і раструба-снегоутворювача. У вогнегаснику ВУ-8 розтруб приєднується до замочної голівки через броньований шланг завдовжки 0,8 м. Балони вогнегасників заповнені рідкою вуглекислотою під тиском 6-7 МПа.

Для приведення в дію вуглекислотного вогнегасника необхідно направити раструб-снегоутворювача на вогнище пожежі і відвернути повністю маховичок або натискувати на важіль замково-пускового пристрою. Перехід рідкої вуглекислоти у вуглекислий газ супроводиться різким охолоджуванням і частина її перетворюється на «сніг» у вигляді найдрібніших кристалічних часток (tсн = - 72 °С). У уникненні обмороження рук не можна доторкатися до металевого розтруба. Під час переходу вуглекислоти з рідкого стану в газоподібне відбувається збільшення об'єму в 400-500 разів.

У уникненні обмороження рук не можна доторкатися до металевого розтруба. Під час переходу вуглекислоти з рідкого стану в газоподібне відбувається збільшення об'єму в 400-500 разів.

Малюнок 3 - Вуглекислотний вогнегасник ВУ – 5

1- балона; 2- запобіжника; 3- маховичка вентіля-заопра; 4- металева пломба; 5- вентиля; 6- поворотний механізм з розтрубом; 7- сифонова трубка.

Вуглекислотні вогнегасники (ВУ-2, ВУ-5, ВУ-8) призначені для гасіння загорянь різних речовин і матеріалів, за винятком речовин, які можуть горіти без доступу повітря, загорянь на електрофіцированном залізничному і міському транспорті, електроустановок під напругою до 380 В. Температурний режим зберігання і вживання углекислотних вогнегасників від мінус 40 °С до плюс 50 °С.

Вуглекислотно-брометіловиє вогнегасниками ВУБ-3А і ВУБ-7А є сталеві тонкостінні балони (товщина стінки 1,5-2 мм) зварної конструкції. У горловину балона укручена замочна голівка типа важеля з насадкою, що розпиляла, і сифоновою трубкою. Ємкість балонів відповідно 3,2 і 7,4 л.

Вогнегасним зарядом є склад 4НД (97 % брометіла і 3 % вуглекислого газу). Вогнегасна дія бромистого етилу заснована на гальмуванні хімічних реакцій горіння, тому його часто називають антикаталізатором або інгібітором. Для викиду заряду у вогнегасник закачують повітря під тиском 0,9 МПа.

Час дії вогнегасників 20-30с при довжині струменя 3-4 м. Вогнегасники цього типа призначені для гасіння невеликих загорянь різних горючих речовин, тліючих матеріалів, а також електроустановок, що знаходяться під напругою до 380 В. Іх використовують в складських приміщеннях, на вантажних і спеціалізованих автомобілях, на бензороздавальних колонках і тому подібних. Вогнегасники можуть бути застосовані при температурі навколишнього повітря від мінус 60 °С до плюс 60 °С. Вогнегасний ефект цих вогнегасників в 14 разів вищий, ніж вуглекислотних.

Вогнегасники аерозольні (хладонові) використовують в тих же випадках, що і вугдекислотно-брометілові. Вогнегасний склад хладон (фреон), 114В2, 13В1 в процесі пожежогасінні не надає побічної дії на матеріали, що захищаються, і устаткування, що дозволяє використовувати дані вогнегасники при гасінні пожеж електронного устаткування, картин і музейних експонатів. Наша промисловість випускає вогнегасники марок ВАХ, ВХ-3 і ін.

3.4 Вогнегасники порошкові

Для гасіння невеликих вогнищ загорянь горючих рідин, газів, електроустановок напругою до 1000 В, металів і їх сплавів використовуються порошкові вогнегасники ВП-1, ВП-25, ВП-10.

Порошковий вогнегасник ВП-1 «Супутник» ємкістю 1л використовується при гасінні невеликих загорянь на автомобілях і сільськогосподарських машинах. Складається з корпусу, сітки і кришки, виготовлених з поліетилену. Заповнений складом ПСБ (порошок сухий бікарбонатний), складається з 88 % бікарбонату натрію з додаванням 10 % тальку марки ТКВ, стеаратів металів (заліза, алюмінію, магнію кальцію, цинку) – 9 %.

Під час користування знімають кришку вогнегасника і через сітку порошок ПСБ уручну розпилюють на вогнище горіння. Стійка порошкова хмара, що утворюється, ізолює кисень повітря і інгібірує горіння.

Порошковий вогнегасник ВП-10 (малюнок 4) містить в тонкостінному десятилітровому балоні порошок ПС-1 (вуглекислий натрій з добавками). Подається за допомогою стислого газу (азот, діоксид вуглецю, повітря), що зберігається в додатковому балончику ємкістю 0,7 л під тиском 15 МПа. Застосовується для гасіння загорянь лужних металів (літію, кадію, натрію) і магнієвих сплавів.

У інших вогнегасниках цього типа використовуються порошкові склади: ПСБ (бікарбонат натрію з добавками), ПФ (фосфорно-амонійні солі з добавками), призначені для гасіння деревини, горючих рідин і електроустаткування, СІ-2 (сидікагель з наповнювачем) - для гасіння нафтопродуктів і пірофорних з'єднань.

Вогнегасник порошковий (ВІСПИ), що самоспрацюючий, - це нове покоління засобів пожежогасінні. Він дозволяє з високою ефективністю гасити вогнища загоряння без участі людини.

Вогнегасником є герметична скляна судина діаметром 50 мм і завдовжки 440 мм, заповнений вогнегасним порошком масою 1 кг Встановлюється над місцем можливого загоряння за допомогою металевого тримача (малюнок 5). Спрацьовує при нагріві до 100 °С (ВІСПИ-1) і до 200 °С (ВІСПИ-2). Об'єм, що захищається, до 9 м³.

Вогнегасники ВІСПИ призначені для гасіння вогнищ пожеж твердих матеріалів органічного походження, горючих рідин або плавких твердих тіл, електроустановок, що знаходяться під напругою до 1000 Ст

Достоїнства ВІСПИ: гасіння пожежі без участі людини, простота монтажу, відсутність витрат при експлуатації, екологічно чистий, нетоксичний, при спрацьовуванні не псує устаткування, що захищається, може встановлюватися в закритих об'ємах з температурним режимом від мінус 50 °С до плюс 50 °С.

Генератори об'ємного аерозольного гасіння пожеж (СОГ) - є найбільш сучасними засобами пожежогасінні.

Вони призначені для гасіння пожеж ЛВР і ГР (бензин і інші нафтопродукти, органічні розчинники і тому подібне) і твердих матеріалів (деревина, ізоляційні матеріали, пластмаси і ін.), а також електроустаткування (силові і високовольтні установки, побутова і промислова електроніка і тому подібне).

СОГ непридатні для гасіння лужних і лужноземельних металів, а також речовин, горіння яких відбувається без доступу повітря.

У генераторах СОГ вогнегасники непридатні для гасіння лужних і лужноземельних металів, а також речовин, горіння яких відбувається без доступу повітря.засобом є твердий аерозоль оксидів лужних і лужноземельних металів перехідної групи, що утворюється при згоранні зарядів і здатний знаходитися в замкнутому об'ємі в зваженому стані протягом довгого (до 40-50 хвилин) часу.

Те що виділяється при горінні заряду генератора, а саме аерозольно-газова суміш, не псує майно і навіть папір, що захищається, а самі частки аерозоля можна прибрати пилососом або змити водою.

Малюнок 4 - Вогнегасник порошковий ОП -10

1- подовжувача; 2- кронштейна; 3-балон з робочим газом; 4- манометра; 5- корпусу; 6- сифонова трубка; 7- насадок.

Генератори СОГ діляться на ручні (СОГ-5М) н стаціонарні (СОГ-1). Об'єм, що захищається, генератором СОГ-5М до 40 м³ генератором СОГ-1 до 60 м³.

Для приведення в дію генератора СОГ-5М (малюнок 6) необхідно зняти ковпачок з вузла запуску, різко смикнути за шнур і кинути в приміщення, що горить.

Для запуску генератора СОГ-1 (малюнок 7) використовуються спеціальні вузли запуску термохімічні йди електричні.

Вживання термохімічних вузлів запуску, що спрацьовують при досягненні в об'ємі, що захищається, температура 90 °С, дозволяє кожному генератору, якщо їх встановлено декілька, працювати повністю автономно. Генератори, оснащені термохімічними вузлами запуску, встановлюються під стелею приміщення, в зоні найбільш вірогідного загоряння.

Вживання електричних вузлів запуску дозволяє використовувати генератори СОГ-1 на об'єктах, що мають пожежну сигналізацію. Установка генератора СОГ-1 в приміщенні, що захищається, виробляється за допомогою спеціального кронштейна. Робоче положення генератора горизонтальне або вертикальне інжектором вниз. Розміщення генераторів з електричним вузлом запуску встановлюють довільно.

Генератори СОГ-1 працюють в інтервалі температур від мінус 55 °С до плюс 55 °С і вологості до 100 %.

При виникненні пожежі і спрацьовуванні генераторів, особи, що знаходяться у цей момент в приміщенні, що захищається, повинні швидко покинути його, щільно закривши за собою двері і не робити жодних дій з гасіння пожежі, окрім виклику пожежної охорони.

Генераторами СОГ рекомендується обладнати наступні об'єкти: промислові підприємства, силові енергетичні установки, комунально-побутові підприємства, громадські будівлі, учбові заклади, науково-дослідні інститути і установи, банки і офіси, торгівельні бази і склади, видовищні підприємства, адміністративні і житлові будівлі, транспортні засоби.
