Лекция 2. Одномодовые оптические волокна.

Лекция 1.

Введение.

Раздел 1. Современная оптическая связь, состояние
и перспективы.

Раздел 2. Характеристики, параметры и классификация
ОВ и ОК.

В одномодовых оптических волокнах (SM ОВ) диаметр сердцевины соизмерим с длиной волны, и за счет этого в нем существует только одна основная направляемая мода LP₀₁.

Рис. 1.12. Распространение основной моды LP01 в ступенчатых одномодовых волоконных световодах.

В соответствии с рекомендациями МСЭ-Т в настоящее время различают четыре типа одномодовых оптических волокон (рис. 1.13):

- волокна с нулевой дисперсией (стандартные волокна SSF) – рек МСЭ-Т G.652;

- волокна со смещенной дисперсией (DSF) – рек. МСЭ-Т G.653;

- волокна с минимизацией потерь на длине волны 1550 нм (Low Loss) – рек. МСЭ-Т G.654;

- волокна с ненулевой смещенной дисперсией (NZDSF) – рек. МСЭ-Т G.655.

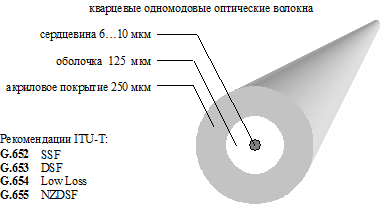

  Рис. 1.13. Геометрические параметры одномодовых оптических волокон.
