Общие положения. В предыдущем разделе рассмотрена прокладка ОК в предварительно проложенных полиэтиленовых трубах традиционным методом затягивания

В предыдущем разделе рассмотрена прокладка ОК в предварительно проложенных полиэтиленовых трубах традиционным методом затягивания, так же, как и в телефонной канализации. Этот метод на практике применяется в основном в местах пересечения с большим числом подземных коммуникаций, сосредоточенных на отдельных участках кабельной трассы.

Впервые фирмой Dura-Line (США) разработаны для прокладки ОК специальные защитные пластмассовые трубки (ЗПТ) из полиэтилена высокой плотности, внутренняя поверхность которых покрывается твердой сухой смазкой на основе силикона. Эти трубы называются трубами «SILICORE» (рис. 6.8).

Коэффициент трения между внутренней поверхностью трубки и защитной полиэтиленовой оболочкой ОК составляет не более 0,1 (у обычной полиэтиленовой трубки типа ПНД или ПВД - порядка 0,29). Благодаря этому можно, используя специальные компрессорные установки, методом задувки с большой скоростью затягивать в трубку ОК строительными длинами 4-6 км (рис. 6.9).

Рис. 6.8. Защитная пластмассовая трубка, внутренний слой
которой покрыт силиконом.

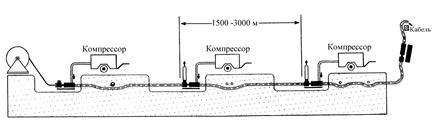

Рис. 6.9. Прокладка ОК в полиэтиленовой трубке методом задувки.

Этот метод прокладки ОК получил широкое применение при строительстве ВОЛП в США, Мексике, Центральной и Восточной Европе, Израиле, Китае и других странах. Внедряется этот метод и в России.

В настоящее время в России имеется инфраструктура, обеспечивающая производство и внедрение ЗПТ. Так, производство ЗПТ осуществляется рядом предприятий: ЗАО «Пластком»; ЗАО «МГСС-Тверьтрубпласт»; НПО «Стройполимер» и др. Опытом сооружения ВОЛП на основе ЗПТ и необходимым для этого оборудованием обладают ряд специализированных предприятий, в том числе акционерные общества «Лентелефонстрой» (г. Санкт-Петербург), «Межгорсвязьстрой» (г. Москва), «Телекомстрой» (г. Петрозаводск), ЗАО «ПМК-402» (г. Самара), ОАО «Связьстрой-4» (г. Саранск), ОАО Трест «Связьстрой-5» (г. Челябинск) и др.

Следует отметить, что особенно большой опыт прокладки ОК в ЗПТ имеется на железнодорожном транспорте страны. Впервые в России в 1996г. началась прокладка ОК в ЗПТ на скоростной железнодорожной магистрали Москва – Санкт-Петербург. Достаточно сказать, что из 5000км ОК, проложенных в стране в пластмассовых трубопроводах, 3000км – на железнодорожном транспорте.

Сегодня можно уверенно заявить, что появление оснащенных специальной техникой строительных организаций, отечественных материалов и оборудования, собственный опыт эксплуатации первых ВОЛП с трубопроводной прокладкой кабеля позволят более быстрыми темпами осваивать новую технологию строительства.

Трубки с внешним диаметром 25, 32, 40, 50 и 63 мм выпускаются соответственно строительными длинами от 0,6 до 4км на барабанах или в бухтах. Минимальный срок службы трубок - 50 лет. Пределы рабочих температур: эксплуатации и хранения трубки от -20°С до +60°С; прокладки трубки от -10°С до +50°С. Минимально допустимый радиус изгиба - 10 наружных диаметров. Вместе с трубками поставляются необходимые детали для соединения строительных длин и герметизации выводов ОК из трубки, соединительные муфты, инструмент. На рис. 6.10 показана ЗПТ в бухтах.

Применение метода задувки позволяет:

- использовать относительно дешевые ОК без мощных бронепокровов строительными длинами 4 и более км;

- повышение надежности работы ВОЛП за счет защитных свойств трубки от механических воздействий на ОК и от воздействия грызунов;

- увеличить строительный сезон за счет разнесения во времени прокладки трубки на трассе, включая переходы через различные препятствия (газопровод, нефтепровод, водные преграды и т.д.) и задувки кабеля в трубке;

- значительно снизить трудозатраты и срок прокладки ОК за счет существенного уменьшения количества перемоток ОК на пересечениях с подземными коммуникациями, которые неизбежны при прокладке кабеля с помощью кабелеукладчика;

- снизить эксплуатационные затраты, учесть потребности дальнейшего развития телекоммуникационных сетей.

На кабельную трассу ЗПТ поставляются на барабанах или в бухтах определенной строительной длины в зависимости от диаметра ЗПТ, если поставка других длин не оговаривается контрактом. Каждый барабан или бухта сопровождаются паспортом, в котором указана фактическая строительная длина ЗПТ. Кроме того, на маркировке ЗПТ нанесен последовательный метраж ее длины, и в случае использования части ЗПТ легко определяется оставшаяся длина на барабане. Таким образом, вести учет расхода и наличия остатков строительных длин не представляет затруднений. Производить отбор и поставку длин ЗПТ следует в соответствии с проектной документацией, откорректированной на основании обследования и реального представления о прохождении трассы. Не следует безосновательно соединять ЗПТ из кусков. Все соединения ЗПТ, запланированные или внесенные по ходу прокладки, должны обязательно вноситься в карту маршрута. Поставляемые на строительство конкретной линии связи ЗПТ должны быть единого цвета, заданного документацией. Допускается несовпадение цветовой окраски ЗПТ в случае стыковки их с ЗПТ другого типоразмера, например, при стыковке с ранее построенным участком.

Все строительные длины ЗПТ на барабанах или в бухтах, поступившие на склад строительной организации, должны быть зарегистрированы в журнале учета и подвергнуты входным проверкам, в объем которых входит: визуальный контроль упаковки; визуальный контроль ЗПТ и замеры их овальности; проверка строительных длин ЗПТ на герметичность; проверка строительных длин ЗПТ по внутреннему диаметру.

Рис. 6.10. Защитные пластмассовые трубки в бухтах.

Последние две проверки проводят в случае возникновения сомнений или разногласий в оценке результатов внешнего осмотра или в результате повторяющихся выявлений дефектов нарушения герметичности или зауженности сечения трубки после ее прокладки.

По результатам проверок составляется протокол входного контроля ЗПТ, и номер протокола заносится в журнал учета поступившей продукции. Все проверки рекламируемых ЗПТ проводятся повторно в присутствии представителя заказчика.

Проложенные в грунт строительные длины ЗПТ, а также смонтированные с помощью пластмассовых муфт секции трубок подлежат испытанию воздушным избыточным давлением 150-250кПА (1,5-2,0кГ/см²) в течение 24 часов.

Задувка ОК в предварительно проложенную трубку производится после ее испытаний на герметичность. На стыке строительных длин ОК устанавливается смотровое устройство (камера доступа), в котором с двух сторон вводятся трубки и герметизируются вводные концы кабеля, размещают соединительную муфту, концевые запасы кабеля и, при необходимости, щиток контрольно-измерительных пунктов (КИП).

Щитки КИП устанавливают на ВОЛП через каждые 15-20 км для подключения выводов из соединительной муфты от металлического элемента каждого конца кабеля, что обеспечивает возможность поиска трассы прокладки кабеля на участке КИП-КИП и контроля целостности защитной пластмассовой оболочки.

Для прокладки ЗПТ и монтажа оптического кабеля разработаны специальные инструкции. Например, инструкция по прокладке и монтажу оптического кабеля в ПВП трубках «SILICORE» [17].

В практике находят также применение ЗПТ Чешской фирмы «SPUR». Эти ЗПТ отличаются от рассмотренных выше тем, что внутренняя поверхность трубы имеет продольную насечку, которая снижает коэффициент трения между внутренней поверхностью и оболочкой ОК до 0,047. Такие трубы представлены на рис. 6.11. В практике производства ЗПТ известны и другие методы снижения коэффициента трения за счет изменения геометрии внутренней поверхности трубки.

Рис. 6.11. Защитные полиэтиленовые трубы с продольными
насечками.
