Практическая часть работы

Порядок работы с генератором

1. Включить генератор (рис. 2) кнопкой «сеть», подождать несколько минут пока генератор выйдет на рабочий режим.

2. Переключателем поддиапазонов включить нужный диапазон частот, соответствующей ручкой «настройка частоты» настроить необходимую частоту.

3. Проверка выставленной частоты: нажать кнопку «частота», ручкой «частотомер» выставить на индикаторе частотомера приблизительно необходимую частоту, затем наблюдая за индикатором «1» вращать регулятор «частотомер» и уменьшая «чувствительность» добиться на индикаторе «1» максимума. Частота, которая будет на индикаторе частотомера будет истинной (более точной).

4. «Тип сигнала» – меандр.

5. Нажать переключатель «мощность».

6. Аттенюатор – открыть на 7 дб.

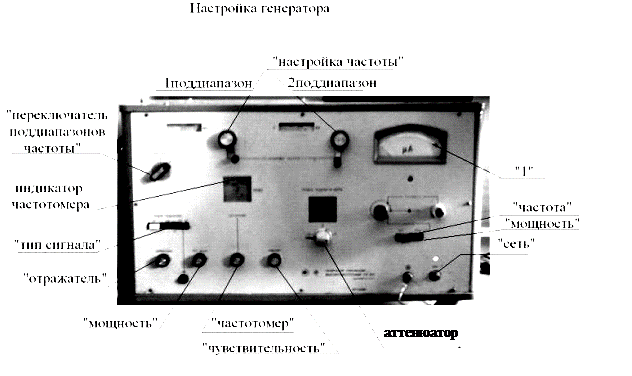

Рис. 2. Генератор Г4 – 91

1. Изучить принцип работы генератора частоты и порядок его предварительной настройки.

Короткозамкнутый отрезок волновода

2. Собрать схему экспериментальной установки (рис. 3). В состав схемы входят: генератор СВЧ, измерительная линия волноводная, короткозамкнутый отрезок волновода, милливольтметр.

	т

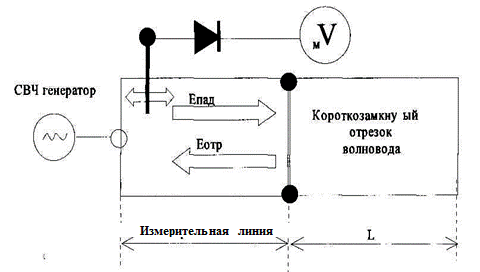

Рис. 3. Схема экспериментальной установки

3. Рассчитать граничные частоты одномодового диапазона для волновода сечением 23x10 мм. Для этого можно воспользоваться следующим
соотношением: а < λ < 2а, где а=23 мм.

4. В пределах одномодового диапазона на 9 частотах с равным
интервалом измерить расстояние d между двумя положениями зонда, в
которых показания индикатора в два раза больше показаний индикатора в
минимуме.

5. Рассчитать КСВ.

6. Установить мощность на выходе генератора равную 1 мВт, а затем,
при помощи измерителя мощности, для каждого значения частоты
определить мощность W на выходе волноводного тракта.

7. Рассчитать значение потери мощности в волноводе: ΔW=1–W,

где 1 – мощность на выходе генератора в мВт,

W – мощность на выходе волноводного тракта.

8. На каждой частоте по измеренным величинам рассчитать коэффициент затухания α и построить зависимость коэффициента затухания α от частоты f α (f).

9. Для каждого значения частоты рассчитать погонную мощность потерь
в волноводе Δ_пот, результаты занести в табл. 1.

Таблица 1

Экспериментальные и расчетные параметры волновода

№ эксперимента				…
Частота f, ГГц
Расстояние d, мм
Значение КСВ
Потери мощности ΔW, мВт
Коэффициент затухания α
Потери Δпот, дБ/м

10. Построить зависимости погонной мощности потерь Δ_пот и потери мощности ΔW от частоты f, т.е. Δ_пот (f) и ΔW(f) на одном графике.

Содержание отчета

Отчет по лабораторной работе должен включать следующие пункты:

1. Название и цель работы.

2. Расчет граничных частот одномодового диапазона.

3. Расчет КСВ по измеренным величинам.

4. Расчет коэффициентов затухания в волноводе.

5. Расчеты экспериментальной и теоретической погонной мощности потерь в волноводе.

6. Таблица результатов работы.

7. График экспериментальной зависимости погонной мощности потерь в волноводе от частоты.

8. График экспериментальной зависимости коэффициента затухания от частоты.

9. Выводы по работе.

Контрольные вопросы

1. Что такое КСВ и коэффициент отражения?

2. Чем обусловлены потери в прямоугольном волноводе? Как определить потери в волноводе? Какие существуют потери?

3. Как осуществляются потери в стенках волновода и как их рассчитать?

4. Выводите формулу погонной мощности потерь в стенках волновода в одномодовом режиме.

5. Дайте определение понятию: «потери электромагнитной энергии в диэлектрике».

6. Какой существует метод расчета погонной мощности потерь в диэлектрике?

7. Что такое коэффициент затухания? Охарактеризуйте его связь с погонной мощностью потерь?

8. В чем заключается экспериментальный метод определения коэффициента затухания? Дайте его обоснование.

Список рекомендуемой литературы

1. Лебедев, И.В. Техника и приборы СВЧ / И.В. Лебедев. – М.: Высш. шк., 1970. – Т.1 – 300 с.

2. Семенов, Н.А. Техническая электродинамика / Н.А. Семенов. – М.: Радио и связь, 1973. – 536 с.

3. Гоноровский,И.С. Радиотехнические цепи и сигналы / И.С. Гоноровский. – М: Радио и связь, 1986. – 420 с.

4. Линии измерительные волноводные. Техническое описание и инструкция по эксплуатации. ГВ2.744.000 ТО, 1986.

5. Никольский, В.В. Электродинамика и распространение радиоволн: Учеб. пособие для радиотехнических специальностей ВУЗов. – М., 1989. – 543 с.
