Отображение каротажных кривых

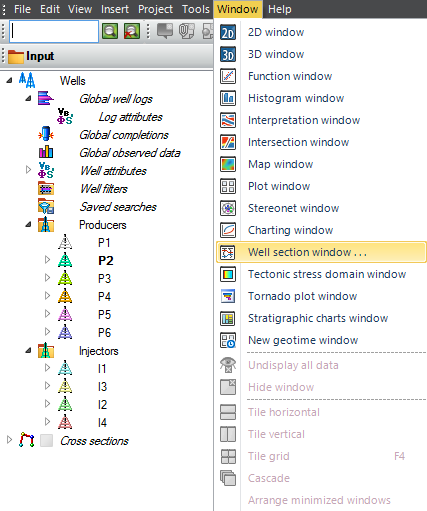

В Petrel существуют очень удобные инструменты для визуализации и обработки каротажных кривых. Для отображения геофизических данных используется окно Well Section window (рис.1.29).

Рис.1.29.

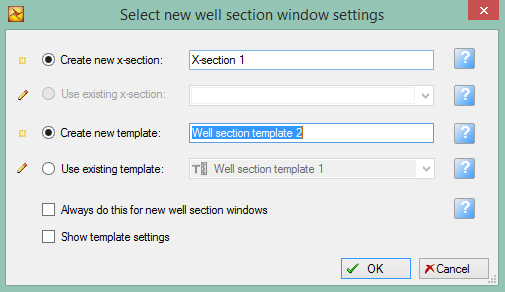

В появившемся диалоговом окне выбираем названия по умолчанию и нажимаем OK ( рис.1.30 )

Рис.1.30.

Обратите внимание, что новое окно визуализации Well section window 1 отобразилось на панели Windows ( рис.1.31 ).

Рис.1.31.

Т.к. каротажные данные типа GR были загружены для всех скважин, отобразим их в Well section window 1. Для этого выделим все скважины и нажмем на окошко около соответствующей кривой на панели Input (рис.1.32).

Рис.1.32.

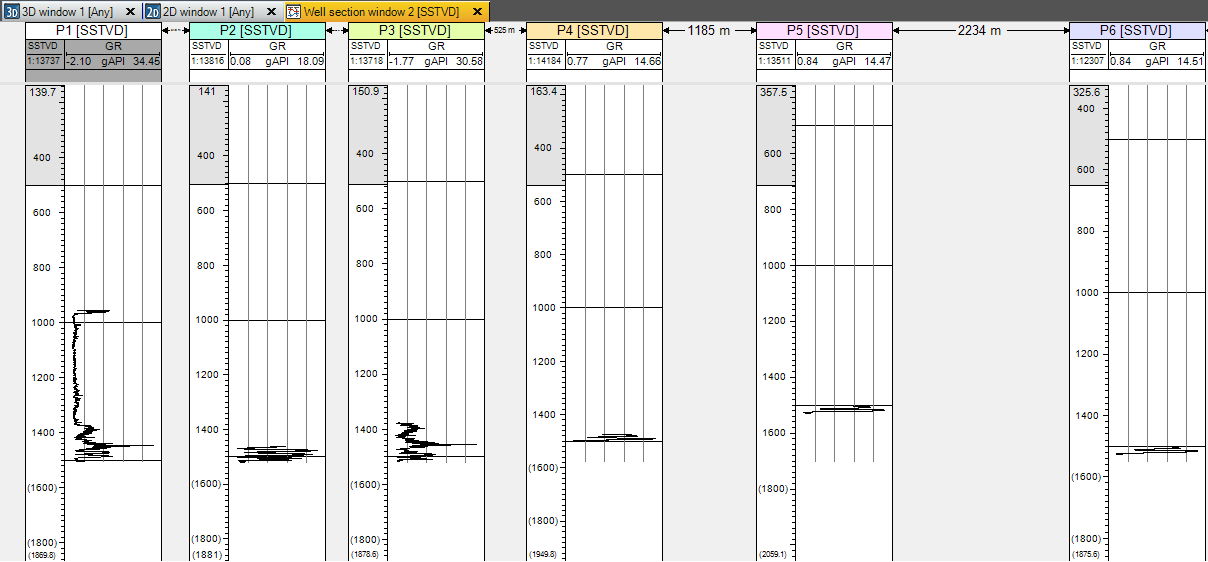

На рис.1.33 показаны каротажные кривые GR для добывающих скважин. Основные инструменты работы с геофизическими кривыми в Well section window будут рассмотрены в следующих разделах.

Рис.1.33.
