Дугогашение

6)

Конструктивные требования, предъявляемые к электрической аппаратуре.

Тема №4. Основные сведения об электрической аппаратуре.

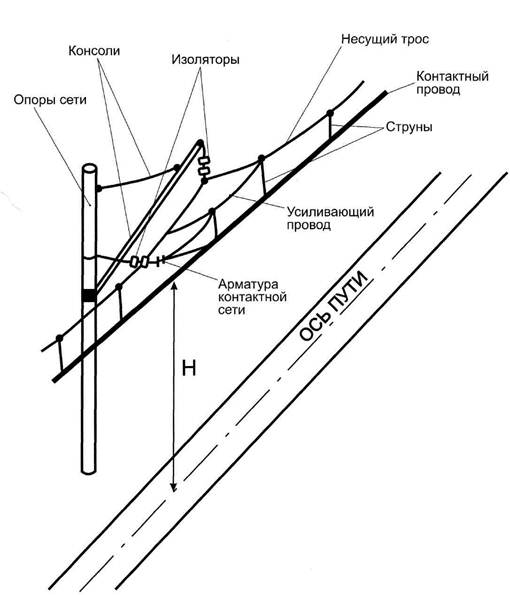

Устройство контактной сети.

Условия работы и квалификация.

Электрической аппаратурой электровоза называется – устройства, предназначенные для управления его работы, а также для защиты и контроля работы оборудования.

1) – повышенная механическая прочность;

2) – защищённость от пыли, грязи и других атмосферных воздействий;

3) – чёткость действий в любых эксплутационных условиях;

4) – надёжное дугогасительное устройство;

5) – простота конструкции и ремонтной пригодности.

Классификация.

1) – аппаратура силовых цепей т.э.д.;

2) – аппаратура силовых вспомогательных цепей;

3) – аппаратура низковольтных цепей управления;

4) – аппаратура освещения, обогрева, защиты и электрические измерительные приборы.

Типы приводов аппаратов.

1) Непосредственный - (мускульный);

2) Электропневматический – громоздок, но обеспечивает большое нажатие силовых контактов, которые необходимо в цепях потребляющие токи, измеряемые сотнями ампер (силовые цепи т.э.д.);

3) Электромагнитные – компактный, но обеспечивает нажатие не более 3-5 кг. (низковольтные и вспомогательные цепи).

4) Электромоторный (привод ЭКГ)

Электрический контакт – это место перехода электрического тока с одной токоведущей детали на другую.

Характер электрического контакта.

1) Переходное сопротивление – оно зависит от материала проводника, длины контакта, площади его поперечного сечения, степени притирки контактов и их нажатия. Чем меньше переходное сопротивление, тем надёжнее контакт;

2) Нажатие контакта – проверяется динамометром, чем больше нажатие, тем большую силу тока пропускает;

3) Раствор (разрыв) контакта – правильный его выбор может обеспечить дугогашение даже без специальных, сложных устройств;

4) Провал контактов – это перекатывание подвижного контакта относительно неподвижного с момента его касания, до занятия рабочего положения. Наличие провала обеспечивает уменьшения вероятности повреждения электрической дугой рабочей зоны. Измеряется угловыми (проходными и непроходными) шаблонами.

Примечание: для улучшения контакта можно выполнить электрический контакт или их рабочие зоны с напылением серебра.

Конструкция контактов.

1) Точечные – в связи с большим переходным сопротивлением, можно применять только в слаботочных цепях (десятые доли А). (а)

2) Линейные – применяются в многоамперных цепях. (б)

3) Плоскостные – применяются тогда, когда можно обеспечить хорошее притирание контакта (коллекторно-щёточные машины постоянного тока). (в)

Виды контактов.

а) Г-образные; б) пальчиковые; в) пластинчато-торцовые; г) мостиковые; д) клиновые

Схема включения контактов с притиранием.

а) выключенное положение; б) соприкосновение контактов; в) включённое положение;

Дугогашение обеспечивается

- правильным выбором раствора (разрыв) контакта, до 1-2А;

- воздушным дутьём (воздушное дугогашение), до 100А;

- электромагнитным дутьём (дугогашение), при этом используется принцип выталкивания дуги из зоны контактов в дугогасительную камеру под действием электромагнитной силы F, возникающей при взаимодействии проводника с током (дуги) с электромагнитным полем (закон Ампера).

Дугогасительное устройство имеет следующие детали:

- дугогасительная катушка – при прохождении по ней тока обеспечивает создание электромагнитного поля;

- сердечник (стальной) – многократно усиливает магнитное поле;

- полюсные наконечники – доставляют электромагнитное поле, без потерь, в зону горения дуги;

- дугогасительные рога – растягивают дугу на длину в несколько раз большую чем пробивное расстояние;

- дугогасительная камера – предохраняет от перебросов дуги на другую аппаратуру, увеличивает длину дуги в десятки раз в замкнутом объеме, деионизирует воздух.

1 - нижний дугогасительный рог (латунь); 2 – подвижный контакт;

3 – неподвижный контакт; 4 - дугогасительная катушка с сердечником;

5 – стальной сердечник; 6 - верхний дугогасительный рог (латунь);

7 – дугогасительная камера; 8 – металлические боковые полюса;

При разрыве контактов (2 и 3) магнитный поток, показанный штриховыми линиями, наводиться с помощью дугогасительной катушки (4) в сердечнике (5) и замыкается через полюсы (8) и воздушную среду в зоне горения дуги. Электрическая дуга (9) при взаимодействии с магнитным потоком перемещается по правилу левой руки направо в дугогасительную камеру (7). В начале она замыкается между контактами (2 и 3), а затем переходит, растягиваясь, на дугогасительные рога (6 и 1), удлиняется ещё больше, охлаждается о стенки камеры и гаснет. Стенки камеры в зоне дугогашения выполняются из материалов, устойчивых к воздействию высоких температур – асбестоцемента или теплостойких изоляционных масс
