Кгс/см2 за 15 - 20 секунд

Автоматическое поддержание зарядного давления в тормозной магистрали. Когда давление в уравнительном резервуаре и камере У1 над уравнительным поршнем понизится до зарядного, то несмотря на продолжающееся истечение воздуха в атмосферу через отверстие диаметром 0,45 мм, редуктор будет поддерживать в уравнительном объеме нормальное зарядное давление, величина которого установлена пружиной 31.

Снижение давления воздуха в УР ниже зарядного вызовет снижение давления в камере У₂ над металлической диафрагмой 28 редуктора. Усилием пружины 31 диафрагма 28 прогибается вверх и поднимает питательный клапан 25. Воздух из главного резервуара через вертикальный канал в золотнике 6, фильтр 21 и открытый питательный клапан 25 поступает в камеру У₁ над уравнительным поршнем 11. Из камеры У₁ по калиброванному отверстию диаметром 1,6 мм воздух проходит в УР и камеру У₂. Когда давление воздуха и пружины 31 на диафрагму 28 выравнивается, она займет горизонтальное положение и питательный клапан 25 будет прижат к седлу пружиной.

Если в результате утечек упадет давление в тормозной магистрали, то уравнительный поршень под давлением воздуха уравнительного объема опускается вниз, отжимает от седла впускной клапан 16 и воздух из ГР будет проходить в ТМ. Когда давление в ТМ достигнет зарядного уровня (станет равно давлению в камере У₁), пружина поднимет уравнительный поршень и закроет впускной клапан. Питание утечек ТМ прекратится.

Отпуск вторым положением ручки крана. Во втором положении ручки крана машиниста золотник сообщает камеру У₂ редуктора с уравнительным резервуаром. Если поставить ручку крана во второе положение после торможения, то в камере У₂ установитсядавление ниже зарядного, т.е. тормозное. На металлическую диафрагму 28 снизу будет давить пружина 31 с усилием, соответствующим зарядному давлению, поэтому диафрагма 28 прогнется вверх и откроет питательный клапан 25. Воздух из ГР по вертикальному каналу золотника, через фильтр 21, открытый клапан 25 широким каналом поступает в камеру над уравнительным поршнем У₁, а уходит из нее по узкому каналу диаметром 1,6 мм в УР и камеру У₂. В камере У₁ создается повышенное давление. Этим давлением уравнительный поршень сдвинется вниз и своим хвостовиком полностью откроет впускной клапан 16, который пропустит в тормозную магистраль воздух давлением, равным давлению над уравнительным поршнем. Давление в УР и камере У₂ постепенно увеличивается, поэтому диафрагма выпрямляется, а питательный клапан 25 прижимается к седлу.

С момента, когда давление в камере У₁ над уравнительным поршнем выравнивается с давлением в УР, т.е. становится зарядным, воздух из ГР будет проходить в ТМ по впускному клапану только зарядным давлением.

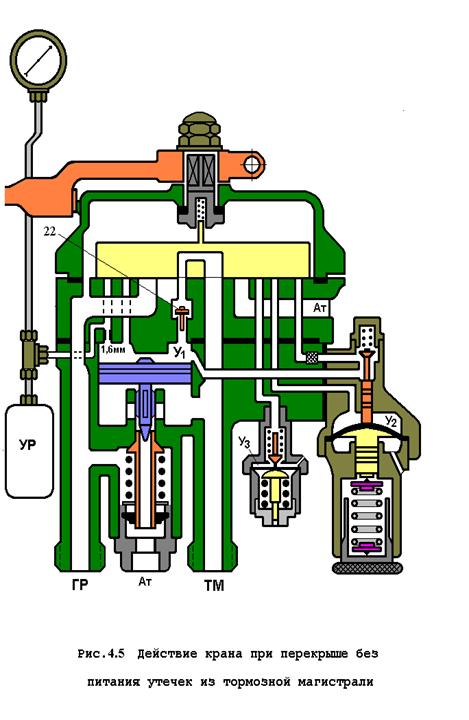

Перекрыша без питания утечек тормозной магистрали (Рис.4.5). Золотник сообщает камеру над уравнительным поршнем с тормозной магистралью через обратный клапан 22. Давление в тормозной магистрали понижается быстрее, чем в уравнительном резервуаре, поэтому воздух уравнительного объема поднимает обратный клапан и перетекает в ТМ. Давление воздуха на уравнительный поршень 11 сверху и снизу выравнивается, впускной и выпускной клапаны остаются закрытыми.

Перекрыша с питанием утечек из тормозной магистрали (Рис.4.6). Уравнительный резервуар, тормозная магистраль и главный резервуар разобщены между собой золотником. В уравнительном резервуаре из-за его высокой плотности поддерживается практически постоянное давление. При понижении давления в тормозной магистрали, вследствие утечек, уравнительный поршень 11 опускается вниз давлением камеры У₁ и открывает впускной клапан 16. Воздух ГР проходит в ТМ и восстанавливает в ней давление до уровня давления в уравнительном резервуаре. После этого впускной клапан закрывается своей пружиной и питание утечек прекращается.

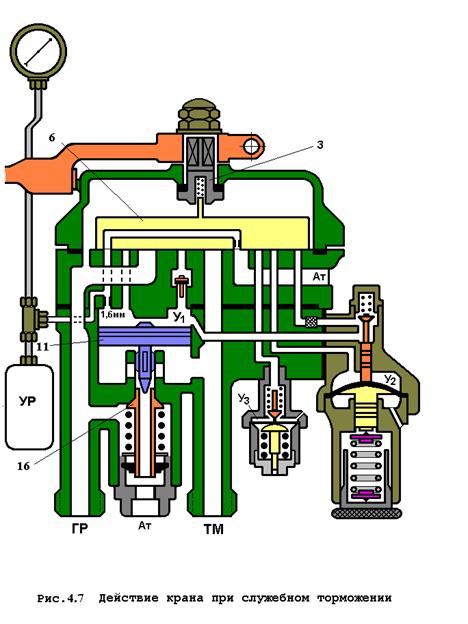

Служебное торможение – V и VA положения ручки (Рис.4.7).

Золотник сообщает уравнительный резервуар с атмосферой по каналу диаметром 2,3 мм. Давление в камере над уравнительным поршнем У₁ падает темпом 0,2 кгс/см² – 0,25 кгс/см² за секунду. Уравнительный поршень поднимается вверх давлением тормозной магистрали, и хвостовик поршня (выпускной клапан) отходит от своего седла во впускном клапане 16. Воздух из тормозной магистрали по осевому каналу клапана 16 выходит в атмосферу.

Положение VA предусмотрено для замедленной разрядки уравнительного резервуара по каналу в золотнике диаметром 0,75 мм при торможении длинносоставных поездов. Кран машиниста действует так же, как при V положении ручки, но темп разрядки составляет

Экстренное торможение (рис 4.8).

Широкой выемкой золотника тормозная магистраль, уравнительный резервуар и камера У₁ над уравнительным поршнем сообщаются с атмосферой. По сравнению с объемом тормозной магистрали объем камеры У₁ над уравнительным поршнем меньше, поэтому камера У₁ разряжается в атмосферу быстрее. Из-за возникшего перепада давлений уравнительный поршень поднимается вверх и открывает выпускной клапан. Тормозная магистраль разряжается в атмосферу двумя путями: по широкой выемке в золотнике и по осевому каналу впускного клапана 16.

Кран вспомогательного локомотивного тормоза усл. № 254.

Кран вспомогательного тормоза (КВТ) усл. № 254 предназначен для управления тормозами локомотива.

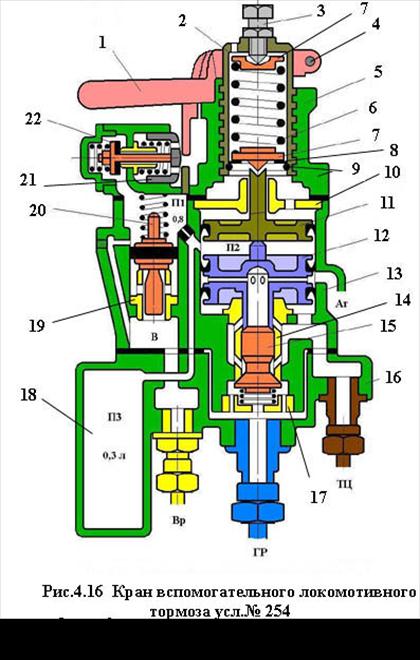

Кран (Рис.4.16) состоит из трех частей: верхней (регулировочной), средней (повторительного реле) и нижней (привалочной плиты).

Верхняя часть состоит из корпуса 5, в котором расположен регулировочный стакан 2 с левой двухзаходной резьбой, регулировочной пружиной 6 и регулировочным винтом 3. В нижней части стакана стопорным кольцом 9 закреплена опорная шайба 8.

Ручка 1 закреплена на стакане винтом 4. Регулировочная пружина зажата в центрирующих (упорных) шайбах 7. В приливе корпуса верхней части расположен буфер отпуска, состоящий из подвижной втулки 21 с атмосферными отверстиями и отпускного клапана 22, нагруженных соответствующими пружинами.

В корпусе 13 средней части находятся, уплотненные резиновыми манжетами, верхний одиночный поршень 11, направляющий диск 10 и нижний, двойной поршень 12. В поездном положении ручки крана между хвостовиком верхнего поршня и центрирующей шайбой 7 (направляющим упором) имеется зазор. Нижний поршень имеет полый шток и ряд радиальных отверстий между дисками. Полость между дисками нижнего поршня сообщена с атмосферой. Полость под нижним поршнем сообщена с ТЦ

Под нижним поршнем находится двухседельчатый клапан 12, на который снизу действует пружина, упирающаяся вторым концом на шайбу 17. Верхняя (выпускная) часть клапана притерта к хвостовику нижнего поршня. Нижняя конусная часть клапана является впускной частью.

В приливе корпуса средней части в седле 19 расположен нагруженный пружиной и уплотненный резиновой манжетой переключательный поршенек 20.

В нижней части крана (привалочной плите) 16 расположена дополнительная камера объемом 0,3 л и штуцеры для подключения трубопроводов от главных резервуаров(ГР), воздухораспределителя (ВР) и тормозных цилиндров (ТЦ).

Полость над переключательным поршеньком, полость между поршнями и дополнительная камера объемом 0,3 л сообщаются между собой через калиброванное отверстие диаметром 0,8 мм.

Кран № 254 имеет шесть рабочих положений ручки:

1- отпускное (подвижная втулка буфера отпуска утоплена в прилив верхней части);

2- поездное;

3 – 6 - тормозные.

Если краном вспомогательного тормоза не пользуются, то его ручка находится в поездном положении под усилием пружины, действующей на втулку 21 буфера отпуска.

Кран № 254 может работать по двум схемам включения: независимой (кран отключен от ВР) и в качестве повторителя. При включении крана по независимой схеме к привалочной плите подключено только два трубопровода – от ГР и ТЦ.
