JK-триггер

Среди триггеров особое место занимают JK-триггеры, имеющие более широкие функциональные возможности.

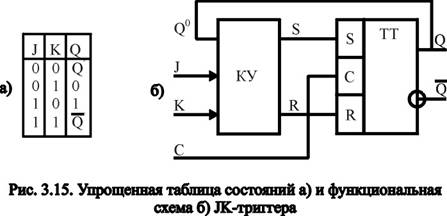

Упрощенная таблица (таблица управления) состояний JK-триг-гера содержит четыре строки (рис. 3.15, а).

Из таблицы состояний видно, что для первых трех строк (наборов переменных) входы J и K играют роль входов S и R RS - триггера. Однако, для четвертого набора переменных, когда J=K=1 состояние триггера сильно отличается от состояния RS-триггера. Для RS-триггера - это запрещенная комбинация входных переменных, а в JK-триггере меняется (инвертируется) предыдущее состояние. JK-триггер можно синтезировать (построить) на базе двухступенчатого RS-триггера, для чего следует представить функциональную схему JK-триггера как совокупность КУ и синхронного RS-триггера (рис. 3.15, б).

Для получения логических выражений (характеристических уравнений) функций R и S комбинационного устройства необходимо построить совмещенную таблицу состояний JK и RS - триггеров (рис. 3.16, а).

Из полученных выражений для S и R (рис. 3.16, б) следует, что для построения JK-триггера из двухступенчатого RS-триггера потребуется два элемента конъюнкции (на два входа каждый). Схема, полученная путем синтеза JK-триггера, приведена на рис. 3.17, а. Обозначение JK-триггера на функциональных схемах приведено на рис. 3.17, б.

×

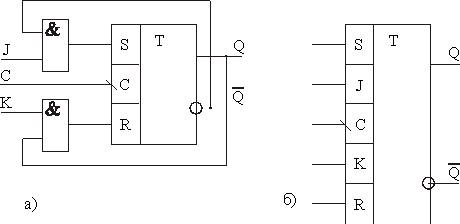

Рис. 3.17. Синтезируемая схема а) и графическое обозначение б) JK - триггера

Выпускаемые промышленностью ИМС JK-триггеры могут иметь несколько входов (до трех) J и такое же количество входов K, объединенных схемами конъюнкций (рис. 3.18).

Рис. 3.18. Схемное обозначение ИМС JK – триггера, выпускаемого промышленностью

Как следует из рис. 3.18, выпускаемые промышленностью JK-триггеры в виде интегральных микросхем также имеют асинхронные входы установки “0” и “1”(R и S входы, соответственно).
