Дополнительные конструктивные элементы

Добавление и удаление материала детали

Добавление материала детали — это создание в ней новых тел, а также приклеивание к имеющемуся телу (телам) новых элементов. Тело детали — это область, ограниченная гранями детали. Считается, что эта область заполнена однородным материалом детали.

Удаление материала детали — это вырезание формообразующих элементов из тел.

Как новое тело, так и приклеиваемый или вырезаемый элемент может являться элементом одного из следующих типов:

□ элемент выдавливания;

□ элемент вращения;

□ элемент по сечениям;

□ кинематический элемент.

Построение любого элемента начинается с создания эскиза.

После того как создание эскиза завершено, необходимо указать, каким способом требуется перемещать эскиз в пространстве для получения элемента нужного типа, т. е. выбрать вид формообразующей операции.

Во время выполнения операции добавления над эскизом можно указать, будет ли создаваемый элемент являться отдельным телом или его необходимо приклеить — объединить с другими телами.

Отличие операций удаления материала от операций добавления состоит в том, что результатом удаления является не создание нового тела или объединение тел, а вычитание или пересечение.

Вычитание формообразующего элемента из тела — это удаление материала, находящегося внутри поверхности элемента.

Пересечение формообразующего элемента и тела — это удаление материала, находящегося снаружи поверхности элемента.

Чтобы выполнить операции вырезания из детали формообразующих элементов, вы можете вызвать команды из группы Операции | Вырезать.

Кнопки для вызова этих команд находятся на панели Редактирование детали.

К этим командам относятся операции создания фасок, скруглений, круглых отверстий, уклонов и ребер жесткости. Вызвать их можно из меню Операции (рис. 3.3).

□ Команда Фаска позволяет создать фаску на указанных ребрах детали (рис. 3.4, б):

Команда не выполняется для ребер, образованных гладко сопряженными гранями.

□ Команда Скругление позволяет скруглить указанные ребра детали (рис. 3.4, в):

r Команда Отверстие служит для создания круглого отверстия со сложным профилем:

Перед вызовом этой команды требуется выделить плоскую грань, на которой должно располагаться отверстие. Фантом отверстия с заданными параметрами отображается в окне детали. Точка привязки отверстия (она помечена на эскизе красным цветом) по умолчанию располагается в начале локальной системы координат грани, на которой создается это отверстие.

Чтобы разместить отверстие в нужном месте грани, раскройте поле р в Строке параметров объектов и введите координаты центра отверстия в поле р.

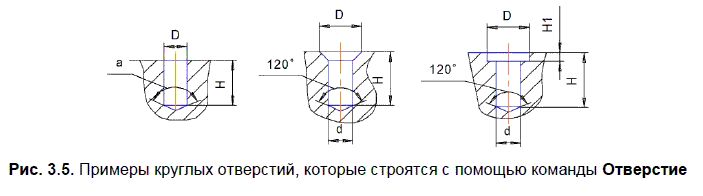

На рис. 3.5 показаны три из предлагаемых 14 вариантов форм круглых отверстий, которые строятся с помощью команды Отверстие. Буквами обозначены параметры, которым присваиваются необходимые численные значения.

□ Команда Уклон позволяет придать уклон плоским граням, перпендикулярным основанию, или цилиндрическим граням, образующие которых перпендикулярны основанию:

Команда Уклон позволяет наклонить отдельные грани (рис. 3.6).

□ Команда Ребро жесткости:

Позволяет создавать ребра жесткости детали (рис. 3.7).
