Простая диаграмма (Gauge)




Специфичные свойства

Shape ‑ фигура фаски: bsBox (прямоугольник), bsFrame (рамка), bsEpace (невидимый прямоугольник), bsTop, bsBottom, bsLeftLine, bsRightLine (линия сверху, снизу, слева, справа соответственно).

Style ‑ стиль оформления фаски: bsLowerd (вогнутая), bsRaised (выпуклая).

2.3.7.5. Окно рисования (PaintBox)

Компонент (панель System) задает прямоугольную об­ласть для рисования в случае, когда область для ри­со­вания следует ограничить или рисуемые ком­по­нен­ты не имеют свойство Canvas. Основное свойство ‑ Canvas (п.2.2.8.4).

В обработчике события OnPaint идет рисование.

Пример рисования эллипса в заставке этого пункта:

Procedure TForm1.PaintBox1Paint(Sender: TObject); Var x,y: Integer;

Begin With PaintBox1, Canvas Do Begin //присоединение имен объектов

Brush.Color:=clGreen; Ellipse(0,0,Width,Height); Font.Name:='New Times'; Font.Size:=Height Div 4; Font.Style:=[fsItalic, fsBold]; Font.Color:=clWhite;

x:=(Width‑TextWidth('Эллипс')) Div 2; y:=(Height‑TextHeight('Э')) Div 2;

TextOut(x,y,'Эллипс'); End; End;

Компонент (панель Samples) используется для вывода простой диаграммы, показывающей значение параметра в процентном отношении.

Специфичные свойства

Kind ‑ вид диаграммы: gkHorizontalBar (горизонтальная), gkVerticalBar (вертикальная), gkPie (секторная), gkNeedle (спидометр), gkText (текст).

ForeColor, BackColor ‑ цвет индикатора и фона.

Progress ‑ значение параметра в процентном отношении.

MinValue, MaxValue ‑ минимально и максимально допустимое значение.

ShowText ‑ вывод текста на диаграмме (True).

Пример вывода минутного секундомера:

Procedure TForm1.Button1Click(Sender: TObject); //кнопка запуска

Var i:Integer; Begin Gauge3.MinValue:=0; Gauge3.MaxValue:=60;

Gauge3.Kind:=gkPie; Gauge3.ShowText:=False; I:=GetTickCount;

While GetTickCount<=I+60000 //цикл на одну минуту (п.1.7.3)

Do Gauge3.Progress:=(GetTickCount‑I) Div 1000 End;



2.3.7.7. Диаграмма (Chart)

Компонент (панель Additional) позволяет строить дву‑ и трехмерные диаграммы. Создать диаграмму можно двумя способами: мастером диаграмм и программными средствами Паскаля (п. 2.2.8.4).

Мастер диаграмм вызывается командой File/New/ Busi­ness/Tee­ChartWizard. После выбора источника (база данных или нет), типа диаграммы (рис.2.3.7.7), вывода леген­ды и меток появляется но­вая форма с объектом Chart1. Настройка этого объ­екта осуществляется ре­дак­тором, который вызы­вается двойным щелчком по объекту Chart.

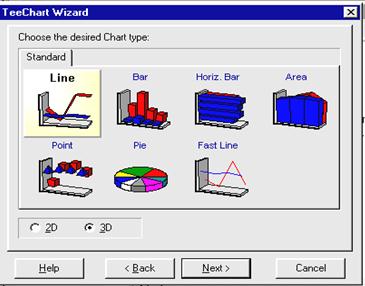

Рис. 2.3.7.7.Окно выбора типа диаграммы

При программном варианте можно сразу разместить объект Chart и настроить его редактором. Редактор имеет две страницы (рис.2.3.7.8).




Рис. 2.3.7.8. Страницы редактора диаграмм

Страница Chart (диаграмма) содержит следующие панели:

Series (ряд данных) ‑ объединяет ряд диаграмм в одну кнопкой Add, при этом над значениями можно выполнять различные арифметические и другие операции.

General (общие) ‑ элементы управления: экспорт (Export), сдвиг границы изображения (Margins), масштабирование (Zoom), прокрутка (Allow Scroll).

Axis (оси) ‑ координаты осей, масштаб, заголовки, шаги сетки и др.

Titles (заголовки) ‑ оформление заголовка, положение, шрифты, цвет.

Legend (легенда) ‑ внешний вид и содержание легенды.

Panel (панель) ‑ форма и вид основы, на которой находится диаграмма.

Paging (страницы) ‑ разделение диаграммы на страницы, подбирая значе­ния числа на странице (Points per Page).

Walls (границы) ‑ цвет и размеры границ диаграммы.

3D (объем) ‑ вращение и масштабирование объемной диаграммы.

Страница Series (ряды данных) ‑ задаются параметры каждого ряда (графика), добавленного при помощи страницы Chart. Выбор наст­раиваемо­го ряда производится из верхнего открывающегося списка. Страница имеет следующие панели:

Format (формат) ‑ внешний вид: линии, цвета и др.

Point (точки) ‑ размеры, стили, рамки элементов диаграммы.

General (общие) ‑ элементы управления: показ легенды и вид курсора (General), форматы вывода чисел и процентов (Formats), число и расположение осей и текущего времени.

Marks (метки) ‑ внешний вид меток (Label ‑ наименование легенд).

Data Source (источник данных) ‑ указывает тип источника данных: Random Values (генерация случайных чисел), No Data (отказ от генерации значений), Function (результат применения выбранной функции к значениям ряда).

Свойство Series содержит описание числовых рядов (отсчет с нуля). Каждый элемент массива типа TPointSeries описывает один ряд.
