Методическая разработка

для проведения практического занятия со слушателями Учебного пункта

в группе профессиональной подготовки пожарных по дисциплине «Газодымозащитная служба».

ТЕМА №12 « Правила проведения проверок ПТС «Профи»».

ЦЕЛЬ ЗАНЯТИЯ:Изучить слушателей с правилами проведения проверок дыхательных аппаратов..

МЕСТО ПРОВЕДЕНИЯ:База и контрольный пост ГДЗС.

1. Приказ МЧС России от 9 января 2013 г. № 3 «Об утверждении Правил проведения личным составом федеральной противопожарной службы Государственной противопожарной службы аварийно-спасательных работ при тушении пожаров с использованием средств индивидуальной защиты органов дыхания и зрения в непригодной для дыхания среде».

2. Приказ МВД России от 30 апреля 1996 г. № 234 «Об утверждении нормативных актов по газодымозащитной службе ГПС МВД России».

3. Приказ МЧС России от 31 декабря 2002 г. № 630 «Об утверждении и введении в действие Правил по охране труда в подразделениях Государственной противопожарной службы МЧС России (ПОТРО-01-2002)».

4. Учебник В.А. Грачева, Д.В. Поповский «Газодымозащитная служба», Академия ГПС МЧС России. г. Москва 2004 г.

5. Руководство по эксплуатации дыхательных аппаратов.

Рассмотрено на заседании педагогического совета

Наименование мероприятий	Порядок выполнения	Методические указания
1.Подготовительная часть. 10 минут	Доклад дежурного. Приветствие. Вопросы: . 1.Рабочая проверка. 2.Проверка №1,2	Проверить усвоение пройденной теории Объявить тему, цель и последователь-ность проведения практического занятия. Провести инструктаж по технике безопасности при выполнении упражнений.
2.Основная часть. 300 минут	Рабочая проверка. При рабочей проверке необходимо проверить: 1. Исправность панорамной маски и правильность ее подсоединения к легочному автомату; 2. Исправности легочного автомата и клапана выдоха панорамной маски; 3. Величину давления, при котором срабатывает сигнальное устройство; 4. Герметичность воздуховодной системы на разрежение 5. Давления воздуха в баллоне. 1.Проверку исправности панорамной маски проводится визуально. Панорамная маска считается исправной, если она полностью укомплектована и отсутствуют повреждения её элементов. 2. Для проверки исправности легочного автомата и клапана выдоха панорамной маски необходимо надеть лицевую часть, предварительно выключив легочный автомат, открыть вентиль баллона и сделать 2-3 глубоких вдоха-выдоха. При первом вдохе легочный автомат должен включиться. Задержав дыхание, подсунуть палец под обтюратор лицевой части и убедиться в наличии постоянного потока воздуха из-под лицевой части наружу Затем убрать палец, задержать дыхание приблизительно на 10 секунд и на слух убедиться в отсутствии утечки воздуха через клапан выдоха и по линии обтюрации. Выключить легочный автомат, при этом подача воздуха должна прекратиться. Легочный автомат и клапан выдоха считаются исправными, если не ощущается сопротивление дыханию и отсутствует утечка воздуха через клапан выдоха и по линии обтюрации. 3.Для проверки величины давления, при котором срабатывает сигнальное устройство, отсоединить легочный автомат от лицевой части, открыть вентиль баллона и заполнить воздуховодную систему аппарата воздухом. Закрыть вентиль Плотно закрыть ладонью выходное отверстие в легочном автомате, включить легочный автомат, нажав кнопку дополнительной подачи (байпас). Затем, плавно открывая ладонью отверстие в легочный автомат, начать стравливать воздух до включения звукового сигнала. 4.Для проверки герметичности воздуховодной системы аппарата на разрежение надеть панорамную маску, отрегулировать длину лямок так, чтобы по всей линии обтюрации чувствовалось плотное прилегание с легким давлением. При закрытом вентиле баллона сделать вдох. Воздуховодная система аппарата считается герметичной, если при вдохе возникает большое, не дающее сделать дальнейший вдох и не снижающееся в течении 2-3 с, сопротивление. 5.Давление воздуха в баллоне проверить по показанию манометра аппарата, открыв вентиль баллона при выключенном легочном автомате. При заправленном баллоне и открытом вентиле манометр должен показывать давление в баллоне не менее 24,5 МПа (250 кг/с см²). Доклад: «Газодымозащитник Петров к включению готов, давление 250 атм.»	Продемонстрировать порядок проведения рабочей проверки

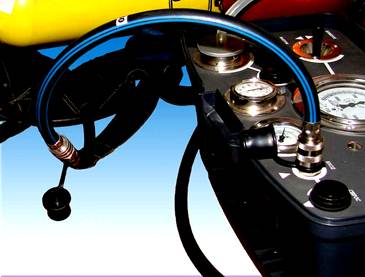

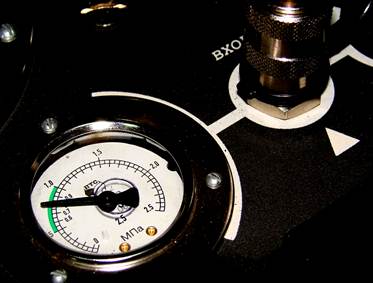

	Проверка №1 При проверке №1 необходимо: 1. проверить исправность панорамной маски; 2. провести внешний осмотр аппарата; 3 Проверку наличия избыточного давления в подмасочном пространстве панорамной маски; 4. проверить величину давления, при котором срабатывает сигнальное устройство; 5. проверить герметичность системы высокого и редуцированного давления аппарата; 6. проверить исправность легочного автомата и клапана выдоха; 7. проверить герметичность воздуховодной системы спасательного устройства; 8. проверить герметичность систем высокого и редуцированного давления аппарата с подключенным спасательным устройством; 9. проверить исправность устройства дополнительной подачи воздуха; 10. проверить исправность редуктора; 11. проверить давление воздуха в баллоне. 1.Проверку исправности панорамной маски проверяют визуально. Панорамная маска считается исправной, если она полностью укомплектована и отсутствуют повреждения ее элементов. 2.При осмотре аппарата необходимо проверить надежность крепления подвесной системы, баллона и манометра. Убедиться в отсутствии механических повреждений узлов и деталей, а также надежности соединения панорамной маски с легочным автоматом. 3.Проверку наличия избыточного давления в подмасочном пространстве панорамной маски проводить системой СКАД-1. Для этого: - установить лицевую часть на муляж головы. - соединить с помощью гибкой трубки муляж головы со СКАДом. - подключить легочный автомат к маске. - выключить легочный автомат и открыть вентиль баллона. - насосом СКАДа создать разрежение до срабатывания легочного автомата. - контролировать показания по мановакууметру СКАДа. Легочный автомат считается исправным, если величина избыточного давления в подмасочном пространстве составляет 250-450 Па. Закрыть вентиль баллона и сбросить давление в системе, нажав на кнопку. 4.Для проверки величины давления, при котором срабатывает сигнальное устройство, отсоединить легочный автомат от лицевой части, открыть вентиль баллона и заполнить воздуховодную систему аппарата воздухом. Закрыть вентиль Плотно закрыть ладонью выходное отверстие в легочном автомате, включить легочный автомат, нажав кнопку дополнительной подачи (байпас). Затем, плавно открывая ладонью отверстие в легочный автомат, начать стравливать воздух до включения звукового сигнала. Сигнальное устройство считается исправным, если звуковой сигнал включается при снижении давления воздуха в баллоне до 60 -50 атм. 5.При выключенном легочном автомате открыть вентиль баллона. Определить по манометру давление воздуха. Закрыть вентиль баллона. В течение 1 минуты наблюдать за показаниями манометра. Аппарат считается герметичным, если в течение 1 минуты падение давления воздуха в системе аппарата не превышает 2 МПа (20 кг/с см²). 6. Предварительно выключить легочный автомат (кнопкой), полностью открыть вентиль баллона. Приложить маску к лицу и сделать 2…3 глубоких вдоха и выдоха. При первом вдохе легочный автомат должен включиться и не должно ощущаться сопротивление дыханию. Вставить палец под обтюратор лицевой части и убедиться в наличии избыточного давления (должен прослушиваться звук потока воздуха из-под маски). Затем убрать палец, задержать дыхание приблизительно на 10 сек и, на слух, убедиться в отсутствии утечки воздуха через клапан выдоха. Выключить легочный автомат, при этом подача воздуха прекратится. 7. Для проверки установить лицевую часть на муляж головы. Вентиль закрыт. Шланг легочного автомата к разъму не подсоединять. Заглушить штуцер для подсоединения шланга к быстроразъемному соединению. Это можно сделать большим пальцем руки. Создать и зафиксировать в подмасочном пространстве разряжение 1177 Па. Воздуховодная система считается герметичной, если падение вакуумметрического давления 1177 Па падение давления не более 353 Па в минуту. 8. Подключить штуцер шланга спасательного устройства к адаптеру. Выключить основной легочный автомат. Открыть вентиль баллона и заполнить воздуховодную систему аппарата воздухом. Закрыть вентиль и выдержать систему в течение 1 минуты, следя за показанием манометра аппарата. Система считается герметичной, если падение давления не превысило 1 МПа (10 кг/с см²). 9. Для проверки исправности устройства дополнительной подачи воздуха включить легочный автомат, открыть вентиль баллона, нажать кнопку дополнительной подачи. Закрыть вентиль. Устройство дополнительной подачи воздуха считается исправным, если прослушивается характерный звук потока воздуха. 10. Присоединить к быстроразъемному соединению СКАД через переходник, шланг редуцированного давления. Открыть вентиль баллона. Контролировать величину редуцированного давления по манометру СКАД. Редуктор считается исправным, если редуцированное давление составляет при нулевом расходе воздуха 0,7 …0,85 МПа (7-8,5 кг/с см²). 11. Открыть вентиль баллона. По выносному манометру проверить давление воздуха в баллоне. При постановке аппарата в боевой расчет давление в баллоне должно быть не менее 24,5 МПа (250 кг/с см²). 12. Результаты проверок записываются в журнал проверок №1. Примечание. Проверка №2 проводится в объеме и последовательности предусмотренными для проверки №2. Результаты проверок записываются в журнал проверок №№1,2.	Продемонстрировать порядок проведения проверки №№1,2
	Охрана труда К занятиям допускаются слушатели, прошедшие инструктаж по охране труда, и не имеющие противопоказаний по состоянию здоровья. Для обеспечения безопасной эксплуатации аппарата необходимо соблюдать следующие требования. Запрещается допускать к работе в аппарате лиц, не изучивших аппарат и руководство по его эксплуатации. Незнание или нарушение правил Пользования аппаратом, изложенных в настоящем руководстве, может привести к несчастному случаю с пользователем. Беречь аппарат от падений и ударов. Запрещается отсоединять и подсоединять узлы и детали аппарата, находящиеся под давлением. Запрещается заряжать баллон аппарата воздухом свыше рабочего давления 29,4 МПа (300 кгс/см²). Запрещается заряжать баллон кислородом или другими газами, кроме воздуха, соответствующего требованиям. Не следует прикладывать чрезмерно большие усилия к маховичку при закрывании вентиля, так как это приведет к его преждевременному износу и выходу аппарата из строя. 3апрещается перекрывать выходной штуцер легочного автомата при нажатии на кнопку байпаса (отключения легочного автомата), так как это может привести к разрыву мембраны и выходу легочного автомата из строя. Категорически запрещается перегибать шланги высокого давления радиусом менее 40 мм во избежание повреждения. Безопасность при эксплуатации баллонов, входящих в состав аппарата, должна обеспечиваться строгим выполнением "Наставления по газодымозащитной службе Государственной противопожарной службы МВД России", "Правил устройства и безопасной эксплуатации сосудов, работающих под давлением" и соответствующей инструкции по эксплуатации баллона, используемого в аппарате. При проведении занятий слушатели должны соблюдать правила поведения, расписание учебных занятий, установленные требования охраны труда и правила пожарной безопасности. Преподаватель должен знать навыки оказания первой помощи пострадавшему. При несчастном случае пострадавший или очевидец обязан немедленно сообщить руководителю занятия. Руководитель занятия должен оказать первую помощь пострадавшему и сообщить о происшедшем руководству УП.
3.Заключительная часть. 10 минут		Закрепление изложенного материала (поверхностный опрос 3 – 4- х слушателей). 2.Перечень основной учебной литературы по изложенным учебным вопросам. 3.Подведение итогов занятия.
