Матрица приоритетов

Матрица приоритетов — инструмент для обработки большого количества числовых данных, полученных при построении матричных диаграмм, с целью выявления приоритетных данных.

Поскольку матрица приоритетов используется для анализа численных данных матричных диаграмм, этот инструмент управления имеет также второе название - анализ матричных данных. Этот инструмент управления эквивалентен статистическому методу, названному анализом важнейших компонент (principal component analysis), который является одним из основных методов анализа многовариантных данных. Поскольку применение матрицы приоритетов требует статистических знаний, этот инструмент управления качеством значительно реже применяется на практике, чем другие рассмотренные нами инструменты. Он применяется в основном в тех случаях, когда возникает необходимость представить численные данные из матричных диаграмм в более наглядном виде. Покажем такое применение матрицы приоритетов на примере исследования болеутоляющих средств.

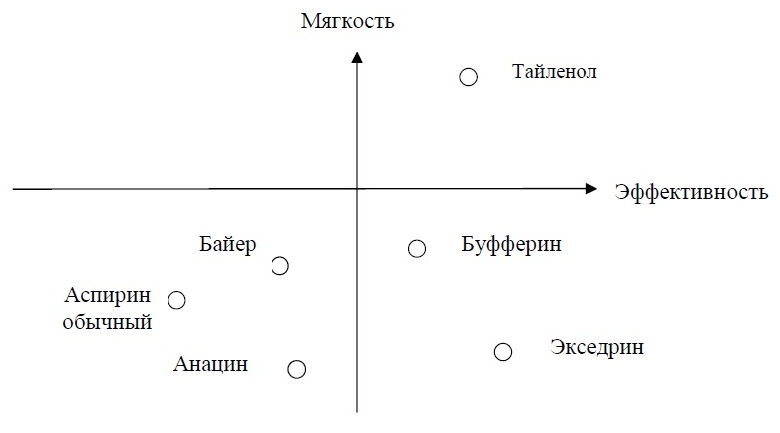

Рис. 17 Матрица приоритетов: болеутоляющие средства

Стрелочная диаграмма — инструмент, позволяющий спланировать оптимальные сроки выполнения всех необходимых работ для скорейшей и успешной реализации поставленной цели.

Применение этого инструмента возможно лишь после того, как выявлены проблемы, требующие своего решения, и определены необходимые меры, сроки и этапы их осуществления, т.е. после составления первых четырех диаграмм.

Стрелочная диаграмма представляет собой диаграмму хода проведения работ, из которой должны быть наглядно видны порядок и сроки проведения различных этапов изо дня в день.

Этот инструмент используется для обеспечения уверенности, что планируемое время выполнения всей работы и отдельных ее этапов по достижению конечной цели является оптимальным. Этот инструмент широко применяется не только при планировании, но и для последующего контроля за ходом выполнения запланированных работ. Особенно широко этот инструмент применяется при разработке различных проектов и планировании производства. Традиционным методом такого планирования является метод, использующий стрелочную диаграмму либо в виде так называемой диаграммы Ганта (Gantt), либо в виде сетевого графа. Диаграмма Ганта необходима только потому, что информация не включена в сетевой граф.

Так, например, с помощью диаграммы Ганта можно планировать сроки оказания услуги.

Как и любой процесс, процесс оказания услуг в сфере государственной регистрации юридических лиц имеет свои “подводные камни” - критические моменты, при достижении которых усиливается риск потери контроля над протеканием процесса или наступления нежелательных событий. В нашем случае, нежелательными событиями могут быть: отказ в государственной регистрации по основаниям, перечисленным в ГК РФ, задержка в рассмотрении пакета документов Московской Регистрационной Палатой или Государственной Налоговой Инспекцией и пр. На диаграмме Ганта, представленной в таблице, эта информация никак не отображается (рис 19).

Первому пункту предшествует заключение договора по оказанию соответствующих услуг. После 11-ого приемка услуги потребителем (одна неделя).

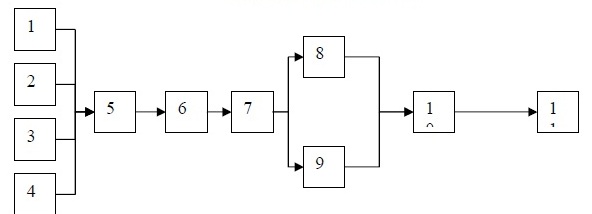

Рис. 18 Сетевой граф

Рис. 19 Диаграмма Ганта
