Q Накручивающиеся BNC коннекторы

Обычно в продаже есть кабель без разъемов, либо отрезки кабеля с установленными разъемами BNC длиной 2, 5, 10 м.

В сетях на толстом кабеле разъемы другие (рис.5.24).

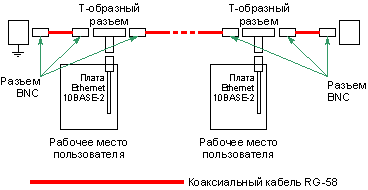

Рисунок 5.24. Подключение рабочего места пользователя в локальной сети 10Base-2 с коаксиальным кабелем

5.11.Согласование и гальваническая развязка при использовании кабеля

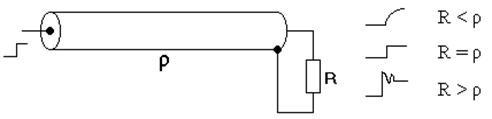

Для нормальной работы коаксиального кабеля он должен быть согласован на концах. Отсутствие или неправильный выбор концевых согласователей приводит к резкому ухудшению формы сигналов в кабеле и может нарушить работу всей сети (рис. 5.25.). Если согласующее сопротивление R меньше волнового сопротивления ρ, то фронт сигнала затягивается, если же больше, то на фронте появляется выброс. Величина сопротивления согласующего резистора не должна отклоняться от величины волнового сопротивления кабеля более, чем на 5% в ту или другую сторону.

Рисунок 5.25. Согласование электрического кабеля.

Условие согласования: R = ρ

И еще об одной проблеме, возникающей при использовании электрических кабелей. Речь идет о гальванической развязке. Дело в том, что корпуса компьютеров для их более надежной работы часто заземляют. Поэтому, если мы соединим обычным электрическим проводом корпуса двух (или более) компьютеров, у нас вполне может возникнуть проблема (рис. 5.26). Несмотря на то, что оба корпуса (оба конца кабеля) вроде бы заземлены, т. е. имеют одинаковый потенциал, между ними по проводу могут течь огромные токи (до нескольких ампер). Это может привести к сбоям в работе этих компьютер ров и даже к полному выходу их из строя. Если же данный провод используется в передаче информации между компьютерами, то выравнивающий ток может совершенно забить любой информационный сигнал, и связи попросту не будет.

Рисунок 5.26. Неправильное соединение кабелем заземленных компьютеров сети (без гальванической развязки)

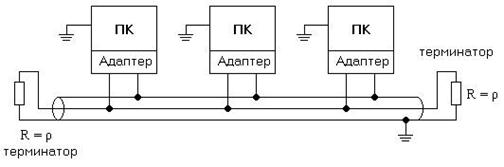

Рисунок 5.27. Правильное соединение компьютеров сетевым электрическим кабелем

Поэтому важно, чтобы компьютеры не были электрически связанными между собой. А если их все-таки необходимо связать линией передачи информации, надо добиться, чтобы по постоянному току связи не было, т. е. необходима гальваническая развязка компьютера от линии связи. Экран коаксиального кабеля (оплетка) для выполнения своей экранирующей функции должен быть заземлен, но это должно быть заземление только в одной точке (на одном конце). Правильное включение показано на рис. 5.27. В случае электрического кабеля для гальванической развязки чаще всего используются трансформаторы или оптроны. При применении оптоволоконного кабеля, радиоканала или инфракрасного канала этой проблемы вообще не существует.
