История. ЛЕКЦИЯ 2 Внутренний водопровод

ЛЕКЦИЯ 2 Внутренний водопровод. Холодное и горячее водоснабжение

Общая информация об инженерном оборудовании и сооружениях. Назначение, состав.

2.1.Внутренние сети (в составе Объекта Строительства)

2.1.1. Электрическое освещение и электрооборудование;

Ввод в здание. Узлы учета. Распределительные сети. Силовые токоприемники. Освещение.

2.1.2. Внутренний водопровод;

Ввод в здание. Узлы учета. Магистральные сети. Водоразборная арматура.

2.1.3. Канализация;

Санитарно – технические приборы. Стояки и магистрали. Выпуски.

2.1.4. Отопление, вентиляция и холодоснабжение;

ИТП и узлы учета. Магистрали теплоснабжения. Отопительные приборы. Естественная и механическая вентиляция. Дымоудаление. Воздушно – тепловые завесы.

2.1.5. Сети связи;

Радио. Телевидение. Телефон и интернет. АПС и СОУЭ. Охранная сигнализация. Видеонаблюдение. Системы контроля и управления доступом. Автоматизация и Диспетчеризация.

2.1.6. Газоснабжение;

Промышленное и гражданское газовое оборудование. Подводящие трубопроводы низкого (среднего и высокого) давления.

2.1.7. Вертикальный транспорт;

2.1.8. Воздухоснабжение;

2.1.9. Мусороудаление.

2.2.Наружные сети (Самостоятельные Линейные объекты)

2.2.1. Электроснабжение и наружное освещение;

Источники: ТЭЦ, ГРЭС и АЭС. КЛ и ВЛ 6 – 800 кВ. Понижающие подстанции. Трансформаторные подстанции 10/0.4 кВ.

2.2.2. Водоснабжение;

Водозаборные сооружения. Очистные сооружения. Насосные станции. Магистрали

2.2.3. Водоотведение;

Приемные и смотровые колодцы, коллекторы, КНС. КОС и ЛОС.

2.2.4. Теплоснабжение;

Источники: ТЭЦ, ГК. Тепловые сети и тепловые камеры.

2.2.5. Линии связи;

ЛИТЕРАТУРА:

1. СанПиН 2.1.4.1074-01 Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества.

2. Водный кодекс Российской Федерации от 3 июня 2006 г. N 74-ФЗ.

3. СП 30.13330.2012 Внутренний водопровод и канализация зданий. Актуализированная редакция СНиП 2.04.01-85*

4. СП 31.13330.2012 Водоснабжение. Наружные сети и сооружения. Актуализированная редакция СНиП 2.04.02-84*

5. СП 10.13130.2013. Свод правил. Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности

6. СП 5.13130.2013. Свод правил. Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования

Ещё в Древнем Египте для получения подземных вод строились весьма глубокие колодцы, оборудованные простейшими механизмами для подъёма воды, использовались гончарные, деревянные и даже металлические (медные и свинцовые) трубы.

В античном Риме имелись уже довольно крупные централизованные системы В.; сохранились акведуки, служившие для перехода самотёчных водопроводных каналов через овраги и долины.

При раскопках в Новгороде был обнаружен водопровод из деревянных труб, время постройки которого относится к концу 11 — началу 12 вв.

Имеются сведения о самотёчном водопроводе из гончарных труб, построенном в Грузии в 13 в.

В 15 в. был сооружен родниковый водопровод для Московского Кремля.

В 1-й половине 18 в. были построены водопроводные сооружения в Петербурге, Петергофе, Царском Селе.

В 1804 закончено сооружение первого московского (мытищинского) водопровода, а в 1861 — петербургского городского водопровода.

В 1902 вступил в действие новый водопровод Москвы с приёмом воды из Москвы-реки у деревни Рублёво.

Классификация систем водоснабжения

По назначению:

системы водоснабжения населенных мест (городов, поселков) – хозяйственно-питьевой водопровод

системы производственного водоснабжения,

системы сельскохозяйственного водоснабжения,

системы противопожарного водоснабжения,

комбинированные системы водоснабжения (хозяйственно-производственные, хозяйственно-противопожарные и т. д.).

По способу подачи воды:

самотечные (гравитационные),

с механизированной подачей воды (с помощью насосов),

зонные (в одни районы самотеком, в другие насосами).

По характеру используемых природных источников:

получающие воду из поверхностных источников (речные, озерные и т. д.),

получающие воду из подземных источников (родниковые, артезианские и т. д.),

смешанного типа.

По способу использования воды:

системы прямоточного водоснабжения (с однократным использованием воды),

системы оборотного водоснабжения,

системы с повторным использованием воды.

Внутренний водопровод (состав):

ü ввод водопровода;

ü водомерный узел — узел учёта потребления воды, основным элементом которого является водосчётчик;

ü установки для повышения напора (повысительные насосы);

ü распределительные сети трубопроводов;

ü водоразборная арматура и запорная арматура;

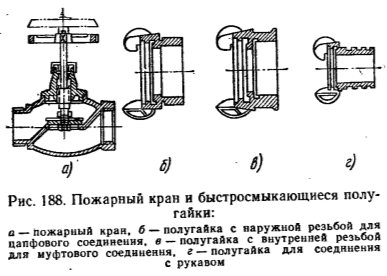

ü пожарные краны;

ü поливочные краны;

ü регулирующие емкости;

ü специальные системы пожаротушения, вкл. Узлы управления.

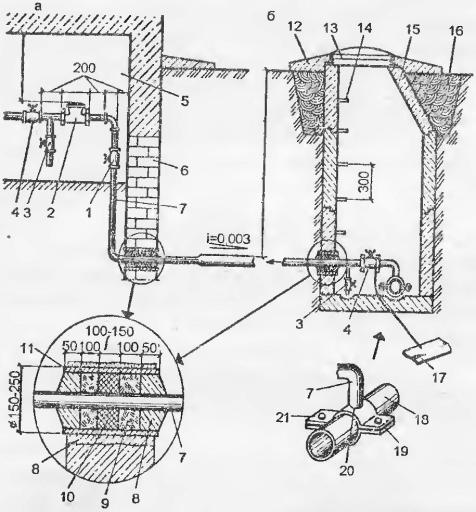

Ввод водопровода в здание.

а- ввод через фундамент; б — водоразборный колодец: 1,4 — вентили; 2 — водомер; 3 — сливной кран; 5 — полуподвал (подвал); 6 — фундамент; 7 — трубопровод ввода; 8 — цементный раствор; 9 — смоляная прядь (пакля); 10 — мятая глина; 11 — футляр; 12 — отростка; 13 — люк; 14 — ходовые скобы; 15 — фасонное бетонное кольцо; 16 — глиняный замок; 17 — заземление; 18 — труба уличного водопровода; 19 — резиновая прокладка; 20 — сварка: 21 — хомут

Два ввода и более следует предусматривать для зданий:

ü жилых с числом квартир более 400,

ü клубов и досугово-развлекательных учреждений с эстрадой, кинотеатров с числом мест более 300;

ü театров, клубов и досугово-развлекательных учреждений со сценой независимо от числа мест;

ü бань при числе мест 200 и более;

ü зданий, в которых установлено 12 и более пожарных кранов;

ü с кольцевыми сетями холодной воды или с закольцованными вводами;

ü зданий, оборудованных спринклерными и дренчерными системами согласно СП 5.13130 при числе узлов управления более трех.

Водомерный узел. Помещение ВУ

Водомерный узел – фрагмент водопроводной сети, представляющий собой законченное изделие, которое состоит из элементов трубопроводной арматуры и прибора (-ов) учета. В состав водомерного узла дополнительно могут быть включены: задвижки, затворы, счетчики на воду, фильтры, шаровые краны и фасонные элементы трубопровода.

Наиболее распространенной разновидностью водомерных узлов являются коммерческие узлы учета воды.

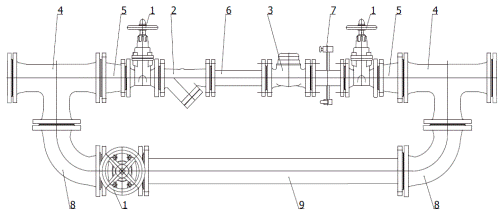

Типовые комплектации водомерного узла:

1. Задвижка МЗВ;

2. Фильтр ФМФ;

3. Счетчик ВМХм;

4. Тройник;

5. Переход;

6. Проставка;

7. Крест специальный;

8. Колено;

9. Обводная проставка.

Квартирный (индивидуальный) счетчик:

В минимальный набор для установки водомера входит следующее оборудование:

1. Кран шаровый.
2. Фильтр сетчатый.
3. Патрубки.
4. Соединительный комплект.
5. Счетчик воды(водомер).
6. Клапан обратный.

Спри́нклер (англ. sprinkler — ороситель, разбрызгиватель) — составляющая системы пожаротушения, оросительная головка, вмонтированная в спринклерную установку (сеть водопроводных труб, в которых постоянно находится вода или воздух под давлением). Отверстие спринклера закрыто тепловым замком либо термочувствительной колбой, рассчитанными на температуру 57, 68, 72, 74, 79, 93, 101, 138, 141, 182, 204, 260 и даже 343°С. При достижении температуры в помещении определенной величины, замок спринклера распаивается или лопается колба, и вода начинает орошать защищаемую зону. Недостатком такой системы является сравнительно большая инерционность — головки вскрываются примерно через 2-3 минуты после повышения температуры.

Время срабатывания оросителя не должно превышать 300 секунд для низкотемпературных спринклеров (57 и 68°С) и 600 секунд для самых высокотемпературных спринклеров

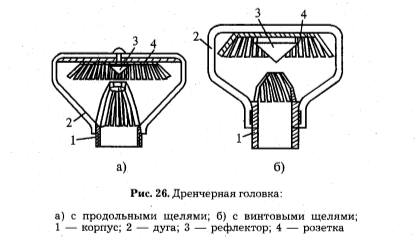

Дренчерный ороситель (от англ. drench — орошать) — ороситель (распылитель) с открытым выходным отверстием систем автоматического пожаротушения.

Так как в оросителях дренчерных установок отсутствуют тепловые замки, такие системы срабатывают при поступлении сигнала от внешних устройств обнаружения очага возгорания — датчиков технологического оборудования, пожарных извещателей, а также от побудительных систем — трубопроводов, заполненных огнетушащим веществом или тросов с тепловыми замками, предназначенных для автоматического и дистанционного включения дренчерных установок
