Лекция 2. Формирование потребительских свойств тканей в процессе ткачества и отделки

Свойства и внешний вид тканей зависят не только от свойств исходного сырья, способа выработки и характера отделки, но в большой степени от их строения, определяемого помимо других факторов видом переплетения нитей.

Переплетением ткани называется определенный порядок чередования перекрытий нитей одной системы нитями другой.

Возможных видов переплетений очень много. Чаще всего их подразделяют на четыре группы: главные, мелкоузорчатые, сложные и крупноузорчатые.

К характеристикам переплетения относятся перекрытия (основные и уточные), сдвиг перекрытия, раппорт.

Для удобства рассмотрения переплетение обычно изображают на клетчатой бумаге, принимая вертикальные ряды клеток за основные нити, а горизонтальные – за уточные. Место, где нить одной системы перекрывает нить другой системы, называется перекрытием. Участки, где основная нить перекрывает уточную и выходит на лицевую сторону ткани (основное перекрытие), закрашивают или обозначают крестиком. Участки, где уточная нить перекрывает основную и выходит на лицевую сторону образуют уточные перекрытия. Уточные перекрытия не закрашивают. Счет уточных нитей ведут снизу вверх, а основных – слева направо. Таким образом, на рис. 23, а в первом ряду снизу слева направо выходят на лицевую сторону ткани основные нити 1, 3, 5 и т.д., во втором ряду – четные (2, 4, 6 и т. д.). Как видим, основные перекрытия в каждом следующем ряду по сравнению с предыдущим сдвинуты на одну нить, т. е. сдвиг равен единице.

Сдвигом S называется число, показывающее на сколько нитей сдвинуто одиночное перекрытие данной нити относительно одиночного перекрытия предыдущей нити.

Рис.. Полотняное переплетение

Минимальное число нитей, образующих законченный элементарный рисунок переплетения и одинаково повторяющихся как по ширине ткани, так и по ее длине, называется раппортом переплетения, Различают раппорты по основе R_o и по утку R_у (количество основных и количество уточных нитей, участвующих в образовании элементарного рисунка переплетения). Для всех главных переплетений раппорт R_o = R_y.

Главные переплетения. К ним относятся полотняное, саржевое, сатиновое и атласное. На рис. 23 изображена ткань полотняного переплетения, в которой основные и уточные нити перекрывают одна другую поочередно. Как видим для полотняного переплетения R_o = R_y =2, S_о = S _y= 1.

Полотняное переплетение широко применяется при выработке хлопчатобумажных, льняных, шерстяных и шелковых тканей различного назначения. В нем каждая основная нить переплетается с соседней уточной нитью, вследствие чего ткань имеет некоторую жесткость и одновременно большую прочность к растяжению по сравнению с тканями, выработанными другими переплетениями из той же пряжи в основе и утке, имеющими ту же плотность по основе и утку. Кроме того, лицевая и изнаночная стороны ткани одинаковы.

В саржевом переплетении число нитей в раппорте должно быть не менее трех, а сдвиг S_о = S_у = 1. Обозначается оно дробью: числитель ее показывает число основных перекрытий п_о в пределах раппорта, а знаменатель – число уточных перекрытий п_у (п_о / п_у). Раппорт равен сумме уточных и основных перекрытий R_o = R_y = п_о + п_у

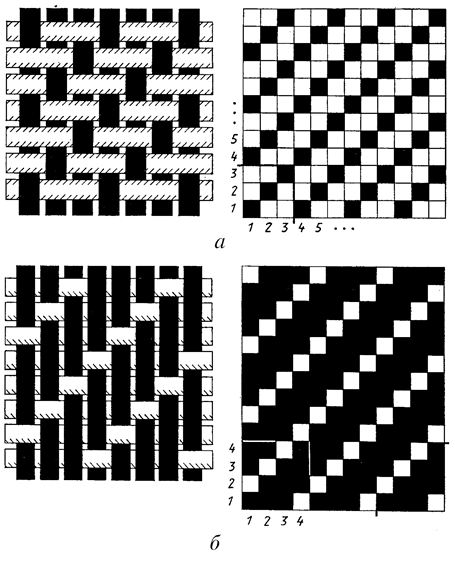

Рис.. Саржевое переплетение 1/2 (а) и 3/1 (б)

Сатиновое переплетение позволяет получить ткань с гладкой блестящей лицевой поверхностью, образованной длинными уточными перекрытиями. В отличие от тканей полотняного и саржевого переплетений (рис. 25) сдвиг перекрытий при каждой следующей прокидке утка должен быть не менее, чем на две нити (S ³ 2). В результате этого основные и уточные перекрытия разбросаны, незаметны и образуют довольно гладкую поверхность.

Рис. Рисунок и схема переплетения сатина 5/2

Сатиновое переплетение обозначается дробью: R / S_y – числитель которой доказывает число нитей в раппорте (R), а знаменатель – горизонтальный сдвиг перекрытий S_y. Например, сатин 5/2 имеет: R_o= R_y= 5; п_о = 1; п_у =4; S_o= 3; S_y= 2 (рис. 25).

В атласном переплетении в противоположность сатиновому настил лицевой стороны ткани образуется основными нитями. Атласное переплетение также как и сатиновое обозначается дробью R / S_о – числитель которой доказывает число нитей в раппорте (R), а знаменатель – вертикальный сдвиг перекрытий S_о. Для образования более гладкой поверхности и усиления блеска ткани сатинового и атласного переплетения нередко подвергают мерсеризации или каландрированию путем пропуска их при высоком давлении через гладкие горячие валы каландра.

Ткани саржевого и сатинового переплетения из-за наличия длинных перекрытий имеют повышенную осыпаемость и раздвижку.

Мелкоузорчатые переплетения разделяются на два подкласса: производные главных переплетений и комбинированные. К производным относятся репс, рогожка, саржа усиленная (киперная), сложная, ломаная и др., полученные видоизменением главных переплетений (полотняного и саржи). К комбинированным относятся диагоналевые, креповые, вафельные и др., полученные сочетанием нескольких простых переплетений, например полотняного и саржевого, саржевого и сатинового и т. д., за счет чего на поверхности ткани образуется мелкий узор.

Усилением перекрытий полотняного переплетения получают основный и уточный репс, рогожку (рис. 26). Усиленную или киперную саржу получают усилением (удлинением) основных или уточных перекрытий. Например, на базе саржи 1/2 усилением основных перекрытий можно получить саржу 2/2, 3/2 и т. д. Сложная саржа образуется сочетанием нескольких саржевых переплетений (простой, усиленной и др.) и позволяет получать на поверхности тканей рубчики различной ширины (рис., а). Ломаная саржа имеет диагоналевый рубчик переменного направления (рис., б).

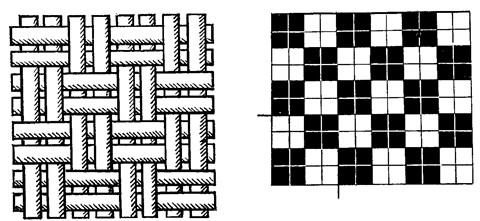

Рис. Рисунок и схема переплетения рогожка

Рис. Схема переплетения сложной саржи (а) и ломаной саржи (б)

Рис. Схема комбинированного переплетения на базе ломаной саржи 2/2 и рогожки

Сложные переплетения применяются при необходимости увеличить толщину ткани, получить разную лицевую и изнаночную стороны ткани, ворсовую поверхность ткани и др.

Они чрезвычайно разнообразны. Наиболее распространенными являются полутораслойные, двухслойные, многослойные, ворсовые и ажурные.

Рис. Разрез двухслойных тканей с разными связями полотен:

а) нижняя основа О_н над верхним утком У_в,; б) верхняя основа О_в под нижним утком У_н,;в) с помощью прижимной основы О_пр

Ворсовые переплетения позволяют получить на поверхности ткани ворс, образованный торчащими кончиками разрезанных нитей (разрезной ворс) или петельками из нитей – петельный ворс. В зависимости от того, из каких нитей (уточных или основных) состоит ворс, различают осново- или уточно-ворсовые ткани.

Рис. Уточно-ворсовые (а) и основоворсовые (б) переплетения

ворсовой основы (по пунктирной линии).

Крупноузорчатыми называются переплетения, имеющие большой раппорт (более 24) различным образом переплетающихся нитей основы. Такие переплетения можно выработать только с использованием жаккардовой машины, поэтому ткани крупноузорчатых переплетений иногда называют жаккардовыми.

Обычно крупноузорчатым переплетением вырабатывают шелковые платьевые, подкладочные, мебельно-декоративные ткани, льняные скатерти, хлопчатобумажные покрывала, гобелены, ковры и другие полотна и штучные изделия
