Схемы контроля

Цифровые компараторы или устройства сравнения

Определяют отношения между двумя словами. Отношения – «равно» или «больше»-«меньше».

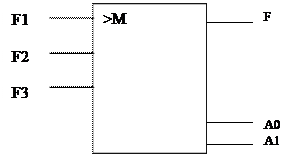

1.Мажоритарный элемент (схема голосования)

На выходе F появляется лог.1, если на большинстве входов присутствует лог.1 А0А1 – адрес «отказавшего» элемента.

F1
F2
F3
F
A0	X	X	X		X
A1	X	X	X		X

2. Схемы контроля четности. Контролирует число четных единиц в коде!

Применяется чаще всего при последовательной передаче данных. Эффективна там, где вероятность единичной ошибки много выше вероятности двойной ошибки. Для полупроводниковой памяти компьютера это справедливо, так как каждый бит хранится в своей ячейке, а для памяти на магнитных носителях – нет, т.к. дефект затрагивает площадь, на которой размещены несколько бит данных.

На выходе Е при четности входного кода присутствует 1

Код 0001100010 - нечетность

Пример – разборка работы микросхемы К155ИД3

(дешифратор - демультиплексор)

Если подать 0 на оба входа DE1 DE2, то схема работает как дешифратор.

Если схема работает как демультиплексор, то D1-D8 используются как адресные, а DE1 или DE2 как информационные входы. Тогда на неиспользуемый вход нужно подать 0.

Входы DE1 DE2 используются также для наращивания разрядности.
