Обеспечивающие подсистемы информационных систем

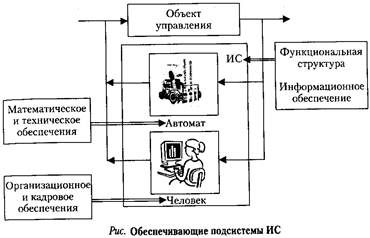

Обеспечивающие подсистемы являются общими для всей ИС независимо от конкретных функциональных подсистем, в которых применяются те или иные виды обеспечения. Состав обеспечивающих подсистем не зависит от выбранной предметной области и имеет (рис.): функциональную структуру, информационное, математическое (алгоритмическое и программное), техническое, организационное, кадровое, а на стадии разработки ИС дополнительно – правовое, лингвистическое, технологическое и методологическое обеспечения, а также интерфейсы с внешними ИС.

В целом работу ИС в контуре управления определяют ее функциональная структура и информационное обеспечение; поведение человека – организационное и кадровое; функции автомата – математическое и техническое обеспечения.

Функциональная структура (рис.) представляет собой перечень реализуемых ею функций (задач) и отражает их соподчиненность. Под функцией ИС понимается круг действия ИС, направленных на достижение частной цели управления. Состав функций, реализуемых в ИС, регламентируется ГОСТом и подразделяется на информационные и управляющие функции.

Информационные функции – это централизованный контроль (1 – измерение значений параметров, 2 – измерение их отклонений от заданных значений) и вычислительные и логические операции (3 – тестирование работоспособности ИС и 4 – подготовка и обмен информацией с другими системами). Управляющие функции должны осуществлять: 5 – поиск и расчет рациональных режимов управления, 6 – реализацию заданных режимов управления.

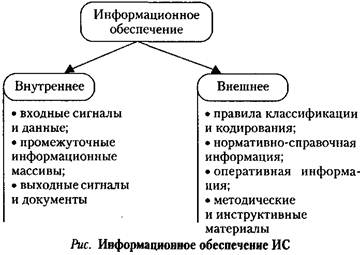

Информационное обеспечение – это совокупность средств и методов построения информационной базы (рис.). Оно определяет способы и формы отображения состояния объекта управления в виде данных внутри ИС, документов, графиков и сигналов вне ИС. Информационное обеспечение подразделяют на внешнее и внутреннее.

Математическое обеспечение состоит из алгоритмического и программного (рис.). Алгоритмическое обеспечение представляет собой совокупность математических методов, моделей и алгоритмов, используемых в системе для решения задач и обработки информации. Программное обеспечение состоит из общего (ОС, трансляторы, тесты и диагностика и др., т.е. все то, что обеспечивает работу «железа») и специального (прикладное программное обеспечение, обеспечивающее автоматизацию процессов управления в заданной предметной области).

Техническое обеспечение состоит (рис.) из устройств: измерения, преобразования, передачи, хранения, обработки, отображения, регистрации, ввода/вывода информации и исполнительных устройств.

Кадровое обеспечение – это совокупность методов и средств по организации и проведению обучения персонала приемам работы с ИС. Его целью является поддержание работоспособности ИС и возможности дальнейшего ее развития. Кадровое обеспечение включает в себя методики обучения, программы курсов и практических занятий, технические средства обучения и правила работы с ними и т.д.

Организационное обеспечение – это совокупность средств и методов организации производства и управления им в условиях внедрения ИС. Целью организационного обеспечения является: выбор и постановка задач управления, анализ системы управления и путей ее совершенствования, разработка решений по организации взаимодействия ИС и персонала, внедрение задач управления. Организационное обеспечение включает в себя методики проведения работ, требования к оформлению документов, должностные инструкции и т.д.

Это обеспечение является одной из важнейших подсистем ИС, от которой зависит успешная реализация целей и функций системы. В его состав входит четыре группы компонентов.

Первая группа включает в себя важнейшие методические материалы, регламентирующие процесс создания и функционирования системы (общеотраслевые руководящие методические материалы по созданию ИС, типовые проектные решения, методические материалы по организации и проведению предпроектного обследования на предприятиях; методические материалы по вопросам создания и внедрения проектной документации).

Ко второй группе относят совокупность средств, необходимых для эффективного проектирования и функционирования ИС (комплексы задач управления, включая типовые пакеты прикладных программ; типовые структуры управления предприятием; унифицированные системы документов; общесистемные и отраслевые классификаторы и т.п.).

В третью группу входит техническая документация, получаемая в процессе обследования, проектирования и внедрения системы (технико-экономическое обоснование; техническое задание; технический и рабочий проекты и документы, оформляющие поэтапную сдачу системы в эксплуатацию).

К четвертой группе относится подсистема, в которой представлено организационно-штатное расписание, определяющее, в частности, состав специалистов по функциональным подсистемам управления.

Правовое обеспечение предназначено для регламентации процесса создания и эксплуатации ИС, которая включает в себя совокупность юридических документов с констатацией регламентных отношений по формированию, хранению, обработке промежуточной и результирующей информации системы.

Лингвистическое обеспечение (ЛО) представляет собой совокупность научно-технических терминов и других языковых средств, используемых в информационных системах, а также правил формализации естественного языка, включающих в себя методы сжатия и раскрытия текстовой информации для повышения эффективности автоматизированной обработки информации. Средства, входящие в подсистему ЛО, делятся (рис.) на две группы: традиционные языки (естественные, математические, алгоритмические, языки моделирования) и предназначенные для диалога с ЭВМ (информационно-поисковые, языки СУБД, операционных сред, входные языки пакетов прикладных программ).

Технологическое обеспечение (Electronic Data Processing – EDP) ИС соответствует разделению ИС на подсистемы по технологическим этапам обработки различных видов информации:

– первичной информации (этапы технологического процесса сбора, передачи, накопления, хранения, обработки первичной информации, получения и выдачи результатной информации);

– организационно-распорядительной документации (этапы получения входящей документации, передачи на исполнение, этапы формирования и хранения дел, составления и размножения внутренних документов и отчетов);

– технологической документации и чертежей (этапы ввода в систему и актуализации шаблонов изделий, ввода исходных данных и формирования проектной документации для новых видов изделий, выдачи на плоттер чертежей, актуализации банка ГОСТов, ОСТов, технических условий, нормативных данных, подготовки и выдачи технологической документации по новым видам изделий);

– баз данных и знаний (этапы формирования баз данных и знаний, ввода и обработки запросов на поиск решения, выдачи варианта решения и объяснения к нему);

– научно-технической информации, ГОСТов и технических условий, правовых документов и дел (этапы формирования поисковых образов документов, формирования информационного фонда, ведения тезауруса справочника ключевых слов и их кодов, кодирования запроса на поиск, выполнения поиска и выдачи документа или адреса хранения документа).

Технологическое обеспечение развитых ИС включает в себя подсистемы: OLTP – оперативной обработки данных транзакционного типа, которая обеспечивает высокую скорость обработки большого числа транзакций, ориентированных на фиксированные алгоритмы поиска и обработки информации БД; OLAP – оперативный анализ данных для поддержки принятия управленческого решения.

Технологии OLAP обеспечивают:

– анализ и моделирование данных в оперативном режиме;

– работу с предметно-ориентированными хранилищами данных;

– реализацию запросов произвольного вида;

– формирование системы знаний о предметной области; и др.

Интерфейсы с внешними ИС (Interfaces) обеспечивают обмен данными, расширение функциональности приложений за счет программного интерфейса Application Program Interface, API и доступа:

– объектам Microsoft Jet (БД, электронные таблицы, запросы, наборы записей и др.) в программах на языках Microsoft Access Basic, Microsoft Visual Basic – DAO (Data Access Object);

– реляционным БД под управлением WOSA (Microsoft Windows Open Standards Architecture) – ODBC (Open Database Connectivity);

– компонентной модели объектов – COM (Component Object Model), поддерживающей стандартный интерфейс доступа к объектам и методам обработки объектов независимо от их природы, местонахождения, структуры, языков программирования;

– локальным и удаленным объектам других приложений на основе технологии манипулирования Automation (OLE Automation), обеспечивающей взаимодействие сервера и клиента;

– объектам ActiveX (элементам управления OLE и OCX) для их включения в веб-приложения при сохранении сложного форматирования и анимации; и др.

Информационная система поддерживает работу следующих категорий пользователей (User):

– конечные пользователи (End Users, Internal Users) – управленческий персонал, специалисты, технический персонал, которые по роду своей деятельности используют информационные технологии управления;

– администрация ИС, в том числе:

- конструктор или системный аналитик (Analyst) – обеспечивает управление эффективностью ИС, определяет перспективы развития ИС;

- администратор приложений (Application Administrator) – отвечает за формализацию информационных потребностей бизнес-приложений, управление эффективностью и развитием бизнес-приложений;

- администратор данных (Data Base Administrator) – осуществляет эксплуатацию и поддержание качественных характеристик ИБ (БД);

- администратор компьютерной сети (Network Administrator) – обеспечивает надежную работу сети, управляет санкционированным доступом пользователей, устанавливает защиту сетевых ресурсов;

- системные и прикладные программисты (System Programmers, Application Programmers) – осуществляют создание, сопровождение и модернизацию программного обеспечения ИС;

- технический персонал (Technicians) – обеспечивает обслуживание технических средств обработки данных;

- внешние пользователи (External Users) – потребители выходной информации ИС, контрагенты.
