Влияние расчетной температуры наружного воздуха на типоразмер кондиционера

Не менее важно правильно выбрать расчетные параметры по температуре наружного воздуха. В качестве критерия СНиП рекомендует использовать коэффициент обеспеченности расчетных параметров, подразделяя их на параметры А и Б (таблица 1.3.). Выбор расчетных параметров связан со средней необеспеченностью расчетных параметров воздуха в помещении и определяется классом кондиционирования:

первый класс – в среднем 100 час/год при круглосуточной работе или 70 час/год при односменной работе.

второй класс - в среднем 250 час/год при круглосуточной работе или 175 час/год при односменной работе.

третий класс - в среднем 450 час/год при круглосуточной работе или 315 час/год при односменной работе.

Дополнительно к параметрам, рекомендованным СНиП, рассмотрим также в качестве расчетных параметров:

- параметры наружного воздуха соответствующие абсолютному максимуму температур;

- параметры усредненные между абсолютным максимумом и параметрами Б по СНиП.

Таблица 1.3.

Уровень требований	Класс кондиционирования по СНиП	Число часов с более высокой температурой, час/год	Коэффициент обеспеченности, Коб	Параметры по СНиП
Максимальный	-			Абс. максимум
Повышенный	-		0,995	-
Высокий	I		0,96	Б
Средний	II		0,9	На 2^оС ниже Б
Низкий	III		0,82	А

При наиболее высоком уровне требований (максимальный), когда в качестве расчетных параметров принимаются максимально высокие значения температуры и энтальпии зафиксированные в данной местности во всех случаях обеспечивается поддержание заданных параметров.

При высоком уровне требований к системе кондиционирования (параметры Б) до 100 часов в году температура наружного воздуха будет выше расчетной, что означает что в этот период температура в кондиционируемом помещении может быть выше расчетной.

Для наиболее низкого уровня требований (параметров А) этот период составляет уже 450 часов.

Конкретные значения расчетных параметров наружного воздуха для ряда населенных пунктов приведены в таблице 1.4.

Расчетные параметры наружного воздуха для теплого периода года. Таблица 1.4.

№	Наименование пункта	геогр. широта	Параметры А	Параметры Б	Абс.максимум
Температура ^оС	Удельная этальпия кДж/кг	Температура ^оС	Удельная этальпия кДж/кг	Температура ^оС	Удельная этальпия кДж/кг
	Алма-Ата		27.6	51.5	31.2	54.4		81.6
	Астрахань		29.5	61.1		64.5		84.6
	Братск		22.5		27.7	53.2		62.8
	Брянск		22.5	49.8	27.3	53.2		75.8
	Владивосток		23.6	57.8	23.4	61.5		80.8
	Вологда		21.1	50.2	27.2	55.3		80.8
	Грозный		28.8	63.2	34.9	66.6		72.9
	Иваново		22.2	49.8		52.8		80.8
	Киев		23.7	53.6	28.7	56.1		70.8
	Москва		22.3	49.4	28.5			69.9
	Нижний Новгород		21.2	51.1	26.8	54.9		70.3
	Новороссийск		26.7	60.3	30.1	65.7
	Новосибирск		22.7	50.2	28.4	54.8
	Одесса				28.6			73.7
	Санкт- Петербург		20.6	48.1	24.8	51.5
	Саратов		25.4	53.6	30.5	56.5		68.2
	Тверь		21.7	49.4	26.6	52.8		71.6
	Ярославль		21.6	49.8	25.8	52.8		71.2

Следует отметить, что СНиП не определяет однозначно какой класс кондиционирования выбрать для Вашего помещения и, соответственно, какие параметры А, Б или иные принимать в качестве расчетных. Выбор ложится на проектировщика и должен быть согласован с Заказчиком.

Рис.1.11.

Рис.1.12.

Расчетная температура наружного воздуха сильно влияет на теплопоступления в кондиционируемое помещение и требуемую холодопроизводительность кондиционера.

Так при моделировании тепловых режимов в офисном помещении, расположенном в городе Перми для расчетных параметров А, Б и абсолютного максимума получены следующие результаты:

Таблица 1.5.

Температурные параметры наружного воздуха	Параметры А	Параметры Б	Параметры средние между Б и абсолютным максимумом	Абсолютный максимум
Теплопоступления в помещение (требуемая холодопроизводительность кондиционера) при расчетных условиях, кВт	2,9	3,7	6,5
Холодопроизводительность кондиционера, приведенная к стандартным условиям, кВт	2,8	3,7	6,8	11,0
Выбранная модель кондиционера	FHYB35F + RY35D	FHYB35F + RY35D	FHYB71F + RY71F	FHYB125F + RY125F
Холодопроизводительность выбранного кондиционера при стандартных условиях, кВт	3,8	3,8	7,2	12,4

Как видно из конкретного примера, от того какие параметры наружного воздуха мы выбираем в качестве расчетных параметров, результат выбора – холодопроизводительность кондиционера может различаться в 3 раза.

Можно рассмотреть, как отразится выбор кондиционера той или иной холодопроизводительности на потребительское свойство – уровень температур в кондиционируемом помещении. Проиллюстрируем это на том же примере, смоделировав температурный режим в кондиционируемом помещении.

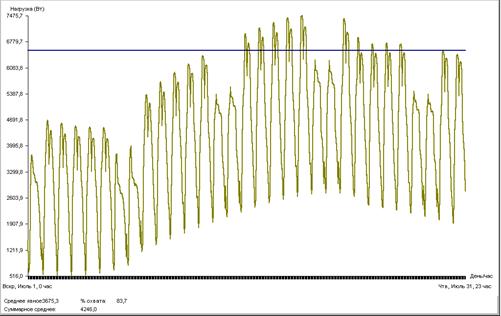

В помещение с тепловой нагрузкой, изменяющейся в течение месяца по зависимости представленной на рисунке 1.13. (пиковые нагрузки до 7,5 кВт) будем устанавливать кондиционеры различной холодопроизводительности (от 3,5 до 8,7 кВт) и отслеживать как выдерживается в помещении заданный температурный режим (22^оС).

Рисунок 1.13.

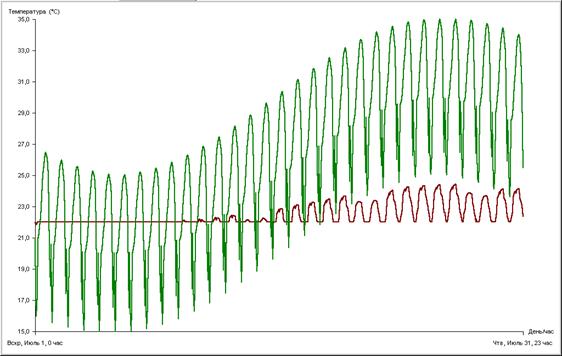

Температура в помещении при низких температурах наружного воздуха выдерживается заданной, а при высоких температурах наружного воздуха отклоняется от заданной, причем максимальные отклонения наблюдаются только в дневное время, когда тепловые нагрузки в помещении максимальны.

Рис.1.14.

На рисунке 1.15. приведены результаты моделирования теплового режима кондиционируемого помещения при размещении в нем кондиционеров различной холодопроизводительности. Кондиционер 40 выбран по расчетным параметрам наружного воздуха А. Кондиционер 50 по параметрам Б, кондиционер 80 по средним параметрам между абсолютным максимумом и параметрами Б, кондиционер 100 по параметрам абсолютного максимума.

Рис.1.15.

В данном случае, кондиционеры 40 и 50 явно не справляются с задачей и не могут поддерживать температуру в помещении ниже 24-26^оС при температуре наружного воздуха выше 28^оС.

Кондиционер 80 справится с задачей при температурах наружного воздуха ниже 28^оС. При более высоких температурах температура повышается до 24-25^оС, что в ряде случаев может быть признано допустимым.

Кондиционер 100 справляется с задачей полностью: даже при температуре наружного воздуха 35^оС отклонение температуры от расчетной не превышает 0,5^оС, что лежит в пределах точности поддержания температуры.

Таким образом, можно рекомендовать при требованиях Заказчика поддерживать температуру в кондиционируемом помещении 24оС при расчетной наружной температуре 28оС пользоваться параметрами Б для более строгих требований (например, перепад температур между расчетной температурой наружного воздуха и в кондиционируемом помещении 8оС) в качестве расчетных параметров наружного воздуха использовать средние параметры между абсолютным максимумом и параметрами Б.
